工业制冷螺杆式压缩机三维结构设计

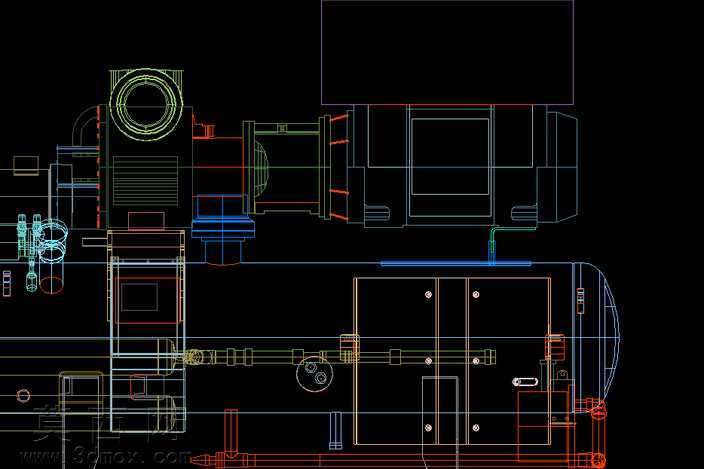

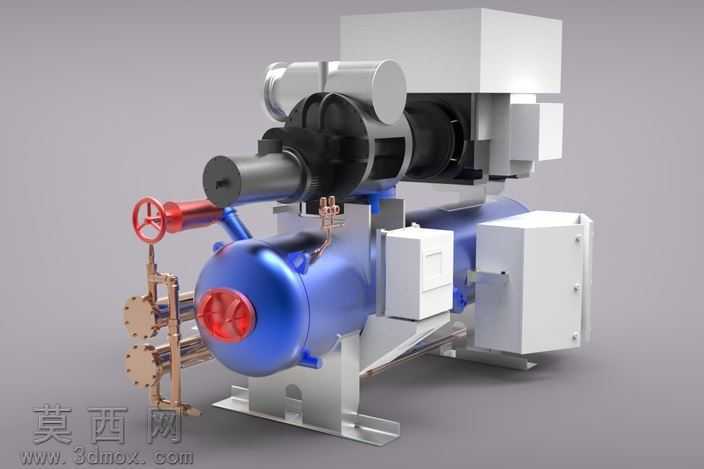

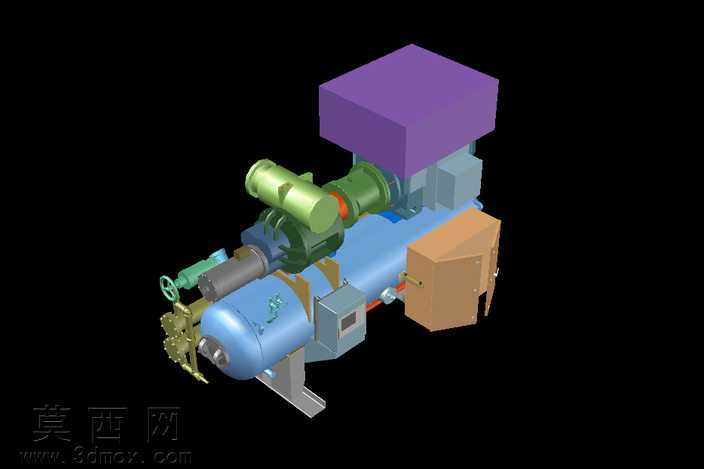

本模型为工业制冷螺杆式压缩机的完整三维结构设计，建模过程严格遵循螺杆制冷压缩机的实际工程结构逻辑，采用自底向上的建模思路完成整体装配。首先针对核心的螺杆压缩转子部件进行参数化建模，精准还原阴阳转子的型线啮合特征，确保转子间的配合间隙符合制冷工况的密封与运行要求，转子表面做金属抛光材质处理，还原核心运动部件的金属质感。其次完成压缩机的卧式筒体壳程建模，筒体作为制冷剂气液分离与承压的主体结构，建模时还原了筒体上的各类接管法兰、视液镜接口、支座结构，筒体主体采用蓝色哑光金属漆材质，搭配银灰色金属支座，还原工业设备的真实涂装特征。模型中完整还原了顶部的驱动电机与传动连接结构，电机部分采用紫色哑光工程材质模拟电机端盖与接线盒外壳，传动连接部位还原了联轴器、密封端盖的细节结构，绿色的油分与管路部件采用半哑光金属材质，还原制冷系统油路部件的外观特征。侧面的棕色电气控制箱采用磨砂工程塑料材质，还原电控部件的外壳质感，各类外接管路、阀门、接头部件均按照实际装配位置完成排布，清晰呈现制冷螺杆压缩机的油路、气路、电路的连接逻辑。建模过程中对各部件的装配约束做了精准定义，可清晰展示压缩机的整体装配关系，各部件的材质区分明确，不同功能部件采用差异化的材质渲染，便于快速识别结构组成。整体设计围绕工业制冷场景的螺杆压缩机实际结构展开，完整覆盖了主机筒体、压缩转子、驱动单元、油分离系统、电控单元、外接管路接口等全部核心组成部分，结构比例协调，细节还原度高，可用于制冷设备的结构展示、装配教学、方案演示等场景，能够直观呈现螺杆式制冷压缩机的内部构造与外部布局特征，帮助理解螺杆压缩机的工作原理与各部件的功能定位。
