活塞式空气压缩机结构三维设计

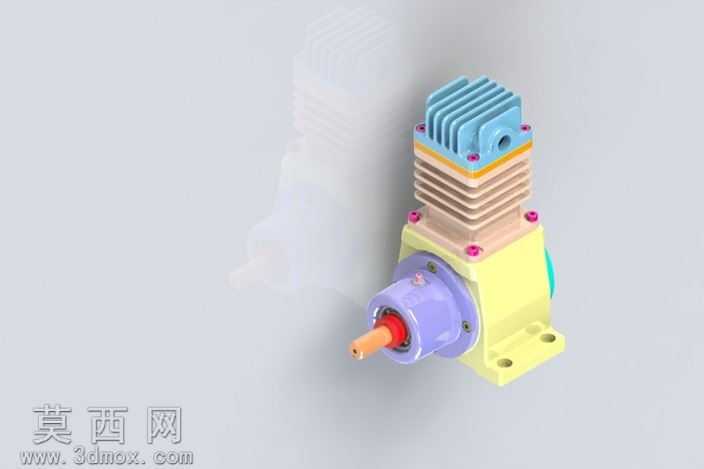

本作品为活塞式空气压缩机的三维数字化设计模型，建模过程严格遵循通用气动压缩设备的工程设计逻辑，首先完成整体装配基准的搭建，以底部安装基座为定位核心，依次完成曲轴传动腔、气缸散热段、缸头阀组的层级化建模，各部件的配合公差完全参照通用机械设计规范设定，保证装配关系符合实际生产的加工与装配要求。建模阶段针对不同功能部件做了差异化的结构还原：底部基座采用一体化铸造型腔设计，预留的安装孔位、加强筋结构完全匹配实际设备的安装固定需求；中部传动腔做了剖视化的结构展示，清晰呈现曲轴、连杆、活塞的传动连接关系，输入轴端的密封结构、轴承定位台阶都做了精细化还原，还原了动力输入环节的密封与支撑设计；上部气缸段采用分层散热鳍片结构，不同层级的鳍片厚度、间距经过参数化调整，既还原了风冷散热的结构特征，也保证了气缸体与上下端盖的连接定位精度，缸头部分的阀组安装位、进出气接口都做了1:1的结构复刻，连接螺栓的排布、密封垫片的层级都完整呈现。材质与渲染阶段针对不同部件的实际材质做了区分：基座部分采用哑光铸黄材质模拟铸铁喷塑的工业质感，传动端盖采用半光紫色工程塑料材质模拟端盖的绝缘防护属性，气缸散热段采用磨砂浅棕金属材质还原铝合金缸体的氧化质感，顶部散热鳍片采用淡蓝色哑光金属材质，螺栓紧固件采用亮面金属材质突出连接结构的细节，密封垫片采用半透明彩色材质区分不同密封层级。渲染时采用柔和的工作室漫反射光源，避免强反光遮挡结构细节，同时添加柔和的环境遮蔽效果，突出各部件的层级关系与装配缝隙，让整体模型既具备工业设计的严谨性，也有清晰的视觉展示效果。设计过程中重点考量了活塞式压缩机的工作逻辑，各运动部件的活动行程、配合间隙都经过参数校验，可直接用于结构原理展示、装配教学演示等场景，完整还原了小型活塞式空气压缩机从动力输入到气体压缩的全流程结构特征。
