丹佛斯制冷压缩冷凝机组三维结构设计

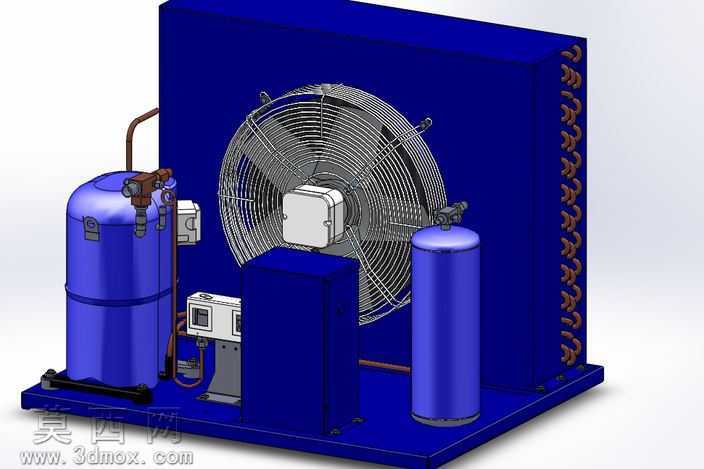

本作品为风冷式制冷压缩冷凝机组的三维建模设计，整体采用集成式撬装布局，将制冷系统核心功能部件整合在统一的钢制底座上，实现紧凑化的结构排布，适配中小型制冷场景的安装使用需求。建模过程中严格遵循制冷设备的实际装配逻辑，对各部件的连接关系、安装位置进行1:1比例还原，确保模型结构符合真实产品的工程设计规范。模型主体包含全封闭制冷压缩机、立式储液器、干燥过滤器、风冷翅片式冷凝器、轴流散热风机、电控接线盒、高低压管路及控制阀组等核心部件，各部件的外形特征、接口位置均参考实物参数进行精细化建模。材质渲染阶段，针对不同部件的物理属性匹配对应材质效果：压缩机罐体、储液器、过滤器等承压容器采用深蓝色金属烤漆材质，还原工业制冷设备的典型外观；冷凝器翅片采用哑光铝质金属材质，铜质连接管路还原紫铜的金属光泽与质感；轴流风机的金属防护网采用细钢丝编织的金属材质，风机电机外壳采用灰白色工程塑料材质；底座采用厚重的黑色型钢材质，表面做哑光防锈处理，电控盒表面设置清晰的参数标识区域，提升模型的真实感。结构设计上，冷凝器布置在机组后侧，轴流风机正对冷凝器翅片安装，运行时可驱动空气横向穿过翅片间隙带走冷凝热量；压缩机布置在底座左侧，通过减震脚垫与底座固定，减少运行震动传递；储液器与干燥过滤器依次布置在压缩机旁侧，通过铜质管路与压缩机排气口、冷凝器进液口依次连接，管路走向遵循最短路径原则，同时预留合理的弯曲半径避免管路应力集中；电控盒布置在压缩机侧方，方便接线与参数调试，所有阀件的安装位置均预留操作空间，符合实际设备的维护需求。建模过程中对各部件的装配约束进行完整定义，可清晰展示制冷系统的工作流路：压缩机将低温低压制冷剂蒸汽压缩为高温高压气体后，通过管路送入冷凝器，经风机散热冷凝为高压液体，再送入储液器暂存，经过滤器干燥过滤后送入后续节流部件，完整还原压缩冷凝机组的工作原理与结构逻辑，可用于制冷设备的结构教学、产品展示与方案演示场景。
