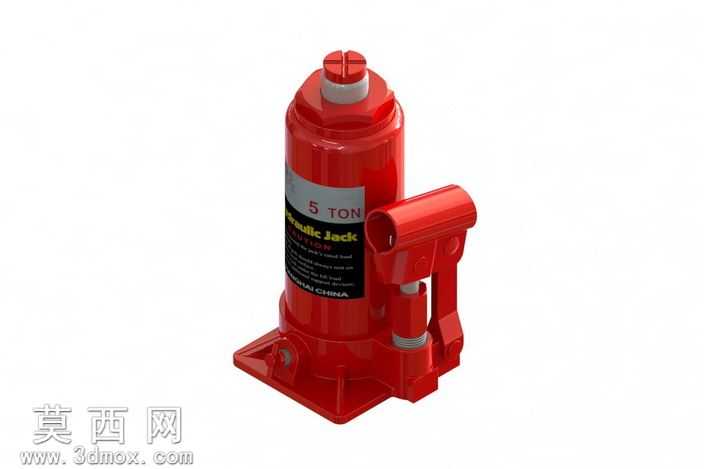

5吨立式液压千斤顶三维设计模型

本模型为5吨额定载荷的立式液压千斤顶三维设计作品，建模过程严格遵循手动液压千斤顶的真实生产制造尺寸进行1:1还原，完整复现了该类起重工具的全部核心结构与外观细节。建模阶段首先完成底座结构的搭建，采用加厚方形承托底座设计，预留了标准的安装固定孔位，底座与油缸主体的衔接处做了圆弧过渡的加强结构处理，能够有效避免承重时出现应力集中导致的结构变形，保障承重作业时的结构稳定性。油缸主体作为千斤顶的核心承压部件，建模时精准还原了多级缸体的配合公差，缸体外壁设置了清晰的额定载荷标识区域，还原了真实产品的参数标注位置，顶部的顶升承头采用带防滑槽的圆形结构设计，能够在顶升作业时与被支撑物件形成稳定贴合，防止顶升过程中出现打滑偏移的安全隐患。侧边的手动泵体结构完整还原了泵芯、摇臂套接位、回油阀控制旋钮的全部细节，摇臂套接位采用中空六角结构设计，匹配标准操作压杆的尺寸，回油阀旋钮做了防滑滚花的细节处理，还原真实产品的操作手感设计。整体模型的材质渲染贴合真实工业产品的表现，主体结构采用亮面工业红烤漆材质，金属部件做了对应的金属质感处理，标签区域还原了真实产品的标识排版，视觉效果与实物高度一致。设计过程中充分考量了立式液压千斤顶的实际工作逻辑，各活动部件的配合间隙预留合理，既可以作为液压传动原理的教学演示模型使用，也能够为同类起重工具的结构优化、外观改型设计提供完整的三维参考依据，帮助设计人员快速理解手动液压起重工具的结构组成与工作原理，缩短同类产品的开发设计周期。
