电动汽车车载电动剪式千斤顶结构设计

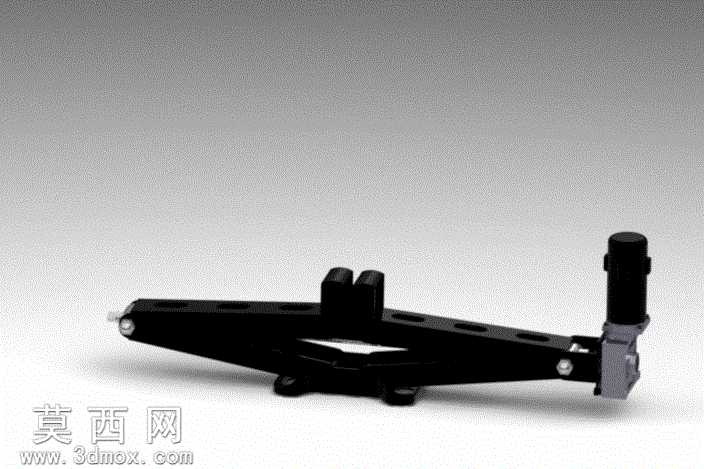

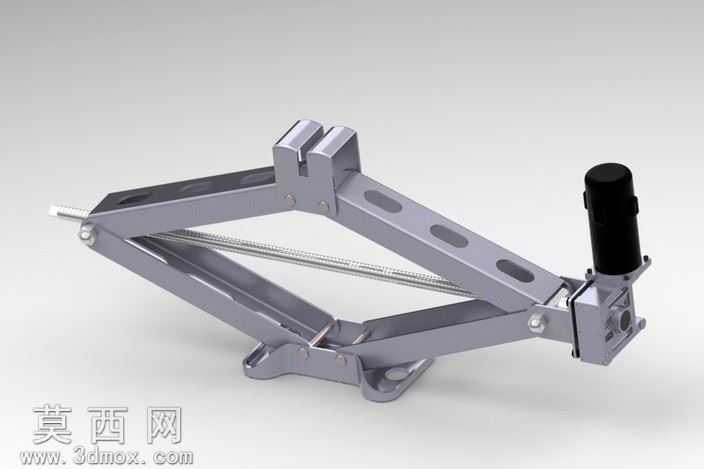

本模型为适配电动汽车使用场景开发的车载电动剪式千斤顶，整体采用剪式连杆顶升作为核心承载结构，在三维建模过程中，首先完成核心受力部件的参数化搭建：以多组铰接式剪臂作为力传递主体，每处铰接销轴都按照实际装配公差预留配合间隙，剪臂表面的减重孔位、加强筋结构均按照等强度设计原则排布，在保证整体结构刚性的前提下尽可能降低自身重量，适配电动汽车车载储物空间的轻量化携带需求。建模阶段对顶升端的支撑托头做了专项结构优化，托头表面设置防滑定位卡槽，可精准卡入电动汽车底盘指定的顶升支撑位，避免顶升过程中出现滑脱风险；底部支撑座采用加宽防滑结构设计，增大与地面的接触面积，适配户外非平整路面的驻车顶升场景。模型的动力驱动端集成了电动驱动模组，将直流驱动电机、减速齿轮组与剪臂的动力输入轴做一体化装配设计，替代传统手摇式千斤顶的人工输入结构，可通过车载电源直接供电完成顶升作业，大幅降低换胎、底盘检修时的操作强度。材质渲染阶段，对剪臂主体采用高强度锰钢的金属哑光材质做渲染表现，表面做黑色电泳防锈处理的质感还原，铰接销轴、驱动端壳体采用合金结构钢的金属亮面质感，驱动电机外壳做工程塑料的磨砂质感区分，各部件的材质边界清晰，装配关系明确，可直观呈现产品的实际外观效果。结构设计上充分考虑车载使用的安全冗余，剪臂的铰接位置设置有限位锁止结构，顶升到位后可自动锁止防止回落，驱动模组内置过载保护结构，当顶升载荷超过额定值时自动切断动力输出，避免结构过载变形。整体模型完整还原了电动剪式千斤顶从动力输入、力传递到顶升支撑的全链路结构，各运动部件均按照实际运动轨迹做了装配约束，可直接用于结构验证、产品展示以及车载配套工具的选型参考，能够直观展现电动顶升结构相比传统手动千斤顶的操作便捷性与结构可靠性，适配电动汽车用户的日常应急维修使用需求。
