圆形太阳能灯内部承载结构设计

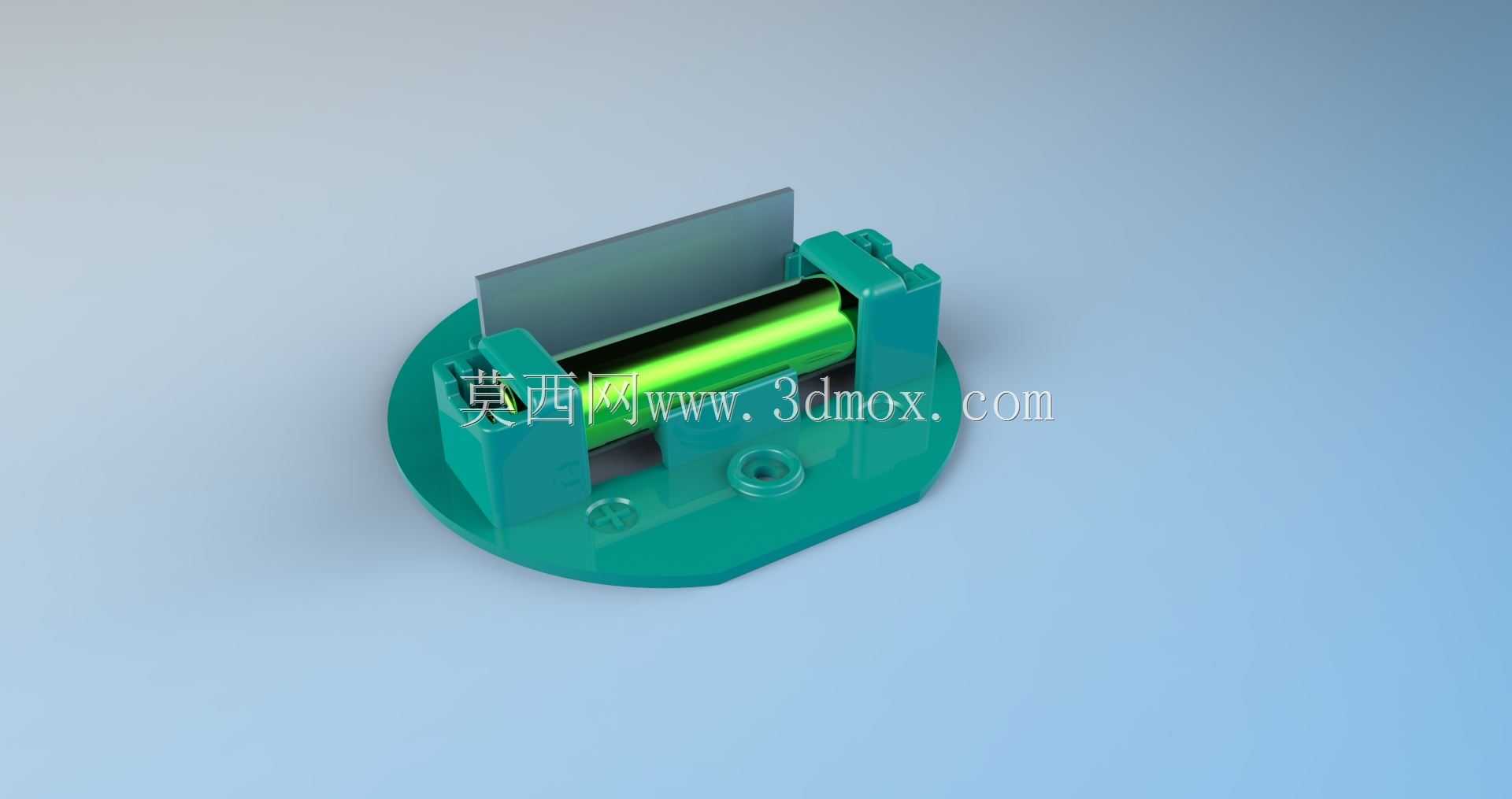

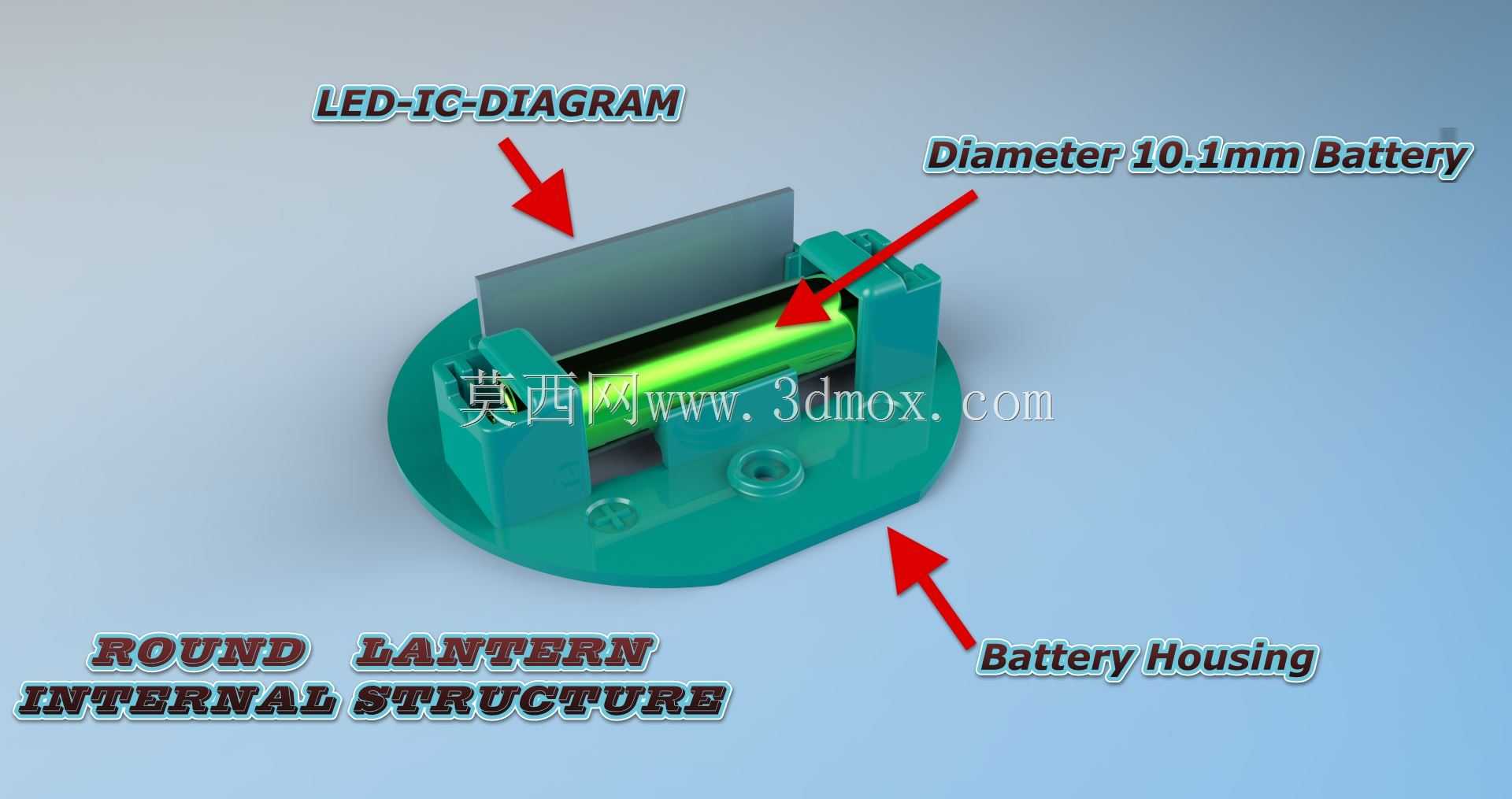

　　户外庭院照明、景观步道亮化场景中，小型圆形太阳能灯的内部结构合理性直接决定产品装配效率、长期使用可靠性与维护便捷性，这套结构围绕直径10.1mm的圆柱电池做核心承载布局，将LED控制板、电池固定座、底座安装位做一体化整合，适配户外小功率照明灯具的量产装配需求。从实际装配逻辑来看，电池仓采用两侧带限位卡扣的开放式槽位设计，槽体内壁预留0.2mm的装配公差带，既可以保证电池推入时的顺畅度，又能通过卡扣的弹性形变抱紧电池外壁，避免户外使用过程中因风吹、轻微碰撞导致电池移位接触不良；槽位底部预留两个走线缺口，分别对应电池正负极的导线引出路径，导线可沿底座内侧的走线槽延伸至LED-IC控制板的焊盘位置，走线槽深度0.8mm，刚好容纳单股0.

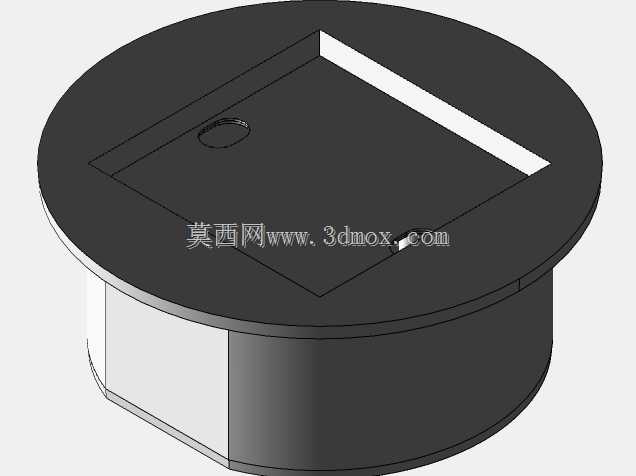

　　5平方毫米的电子导线，装配时无需额外打胶固定导线，靠槽壁的限位即可避免导线被壳体挤压破损。LED-IC控制板采用斜置安装的布局，安装位设置在电池仓上方的倾斜支撑台上，支撑台的倾斜角度为12度，刚好匹配圆形灯罩的出光角度，控制板上的LED灯珠发出的光线可直接透过灯罩向外扩散，无需额外增设反光杯结构，减少零件数量的同时降低整灯装配工序。底座采用圆盘式安装结构，底座中心预留一个直径3mm的沉头安装孔，可通过M3自攻螺丝将整灯固定在庭院地面、草坪立柱或者墙面安装座上，底座边缘做R1.5的圆角过渡，避免装配时锐边划伤操作人员手部，底座与电池仓为一体化注塑成型结构，材质选用耐候性ABS材料，可承受-20℃到60℃的环境温度变化，

　　适配国内大部分地区的户外使用环境。从结构设计的冗余度考虑，电池仓的侧壁厚度设置为1.8mm，既可以保证足够的结构强度，承受电池装配时的推力以及长期使用中的结构应力，又不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等缺陷；支撑台与电池仓的连接位置增设2mm厚的加强筋，加强筋沿支撑台受力方向均匀分布3条，可避免控制板安装时支撑台发生断裂变形。实际维修场景中，这套结构无需拆解底座即可更换电池，只需要掀开上部灯罩，就能直接将旧电池从槽位中取出替换，维护操作无需额外工具，大幅降低后期运维成本。针对户外使用的防水需求，底座与灯罩的配合位置预留一圈宽2mm的密封槽，可装配直径1.8mm的硅橡胶密封圈，装配后灯罩与底座压紧密封圈，

　　可达到IP65的防水等级，满足雨天户外使用的防护要求，避免雨水进入内部腐蚀电路与电池接触片。电池仓的正极端预留弹簧接触片安装位，负极端预留固定金属接触片的卡槽，接触片采用0.3mm厚的磷青铜材质冲压成型，表面镀镍处理，既保证良好的导电性能，又具备足够的弹性与耐氧化能力，长期使用不会出现接触电阻过大导致的供电不稳定问题。
