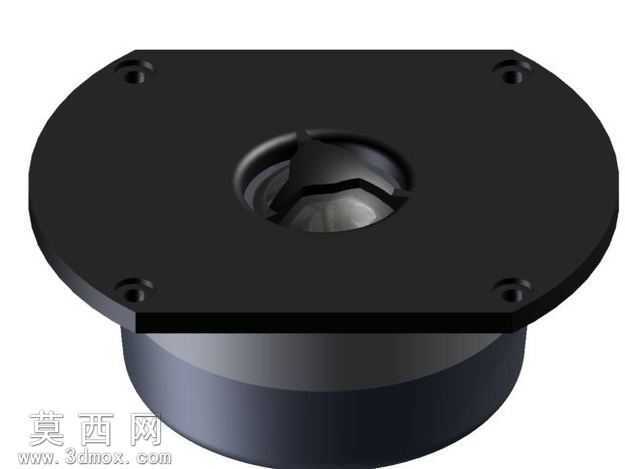

丹麦Vifa品牌D25AG-35-06高音扬声器三维建模

本模型为丹麦Vifa品牌经典高音扬声器的精准三维建模作品，建模过程依托Autodesk Inventor平台完成全参数化构建，完整还原了该款高音单元的真实结构与外观特征。建模初期首先梳理高音扬声器的结构逻辑，将整体拆分为法兰安装盘、磁路腔体、球顶振膜、定位安装孔四大核心模块，先通过旋转特征构建磁路后端的圆柱腔体，保证腔体壁厚与真实产品一致，再通过拉伸切除特征制作法兰盘上的四个沉头安装孔，孔位间距严格参照原厂产品的安装尺寸设定，确保模型可直接用于音响箱体的安装适配设计。外观渲染阶段针对不同部件匹配对应材质，法兰盘与磁路外壳采用哑光黑色硬质工程塑料材质，调整材质粗糙度参数还原产品表面的磨砂质感，避免出现过度反光的失真效果；中心球顶振膜采用半透明丝质软球顶材质，添加轻微的半透明折射参数与细微的织物纹理，还原丝膜高音特有的材质观感，振膜周边的定心支片部分采用黑色弹性橡胶材质，添加细微的环形压痕纹理提升细节真实度。结构设计上完整还原了该款高音单元的同轴结构特征，法兰盘与磁路腔体的衔接处做了精准的圆角过渡处理，避免生硬直角带来的建模失真，中心振膜的曲面弧度经过多次调整，完全匹配原厂单元的振膜曲率参数，保证模型结构与实物的一致性。建模过程中对所有装配间隙做了合理还原，法兰盘厚度、磁路腔体高度、振膜突出高度均按照实物比例1:1构建，未做夸张的艺术化修改，既可以用于音响产品的外观展示渲染，也可用于DIY音响设计的安装位校核、箱体结构适配等实用场景，模型的所有特征均保留参数化编辑属性，方便后续根据设计需求调整尺寸参数，适配不同的音响设计项目使用。
