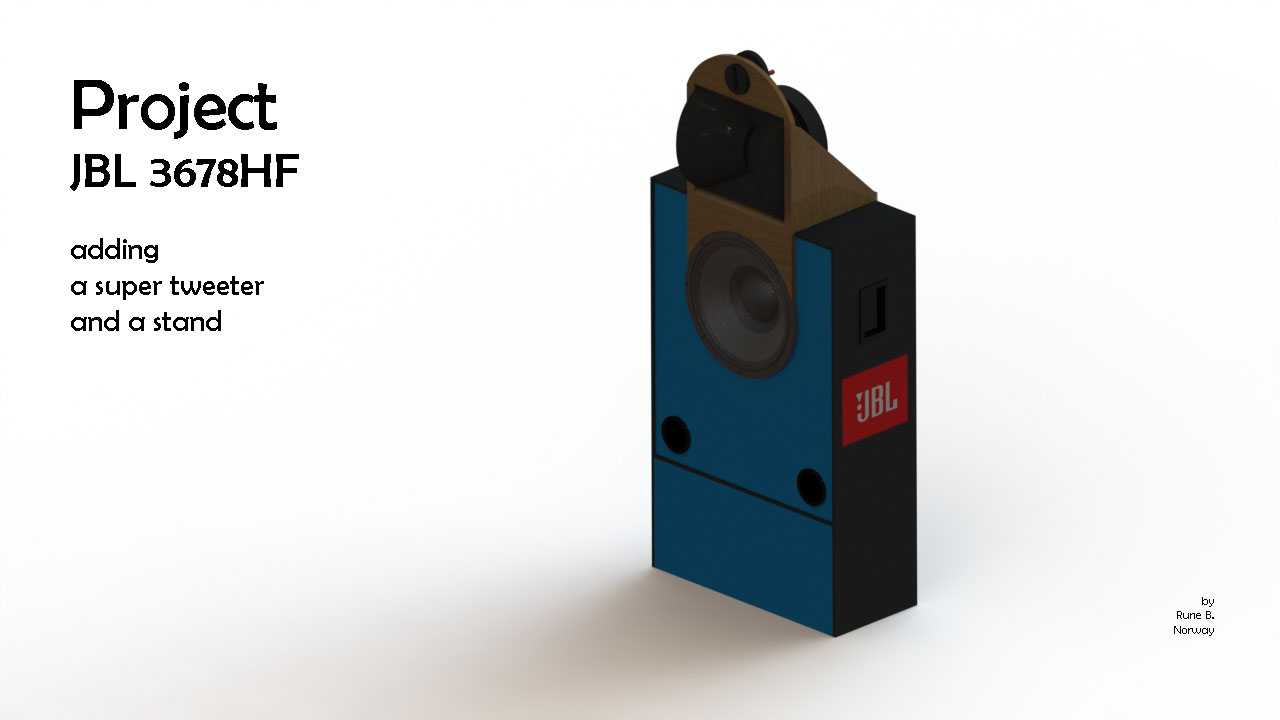

JBL3678音箱加装高音单元及支架结构设计

　　在专业音频扩声场景中，JBL3678系列音箱凭借扎实的低频表现与可靠的耐用性，广泛应用于中小型演出、固定安装会议室、家庭影音室等场景，但原有配置的高频延伸存在一定局限，难以满足部分对高频解析力有要求的使用场景，因此针对该型号音箱的高音单元加装改造需求一直存在。本次结构设计围绕在原有箱体上加装超级高音单元与配套支撑支架展开，所有结构均基于原有箱体的实际安装边界进行适配，避免对原有箱体的核心结构造成不可逆破坏，兼顾改装后的结构稳定性与声学指向性需求。

　　从实际使用场景出发，加装的超级高音单元需要与原有低音单元的发声中心保持合理的垂直间距，避免出现声干涉问题，同时支架的安装位置需要避开原有箱体的内部加强筋、接线腔体等已有结构，因此在建模前期先对原有箱体的外部安装面进行了基准提取，确定箱体侧面的两个预留安装孔位可作为支架的固定基准，无需额外在箱体上打孔，降低改装的施工难度。支架采用L型折弯结构，垂直段贴合箱体侧面安装面，通过螺栓与原有孔位锁紧，水平段延伸至箱体上方的高音单元安装位，折弯处设置三角加强筋结构，避免高音单元自重导致支架长期使用出现形变偏移。

　　高音单元的安装座设计为可微调角度的结构，通过转轴与支架水平段连接，可根据实际听音区域的高度调整高音单元的俯仰角度，调整范围覆盖0-15度，满足不同安装高度下的声轴对准需求，安装座内侧设置减震泡棉的安装槽，避免单元工作时的振动传递到支架与箱体上产生多余谐振。考虑到改装后整体外观的协调性，支架的外形轮廓与原有箱体的切角造型做了呼应，边缘做R3圆角处理，避免尖锐边角造成安装磕碰，表面处理预留了与箱体一致的哑光黑、哑光蓝涂层适配空间，加装后不会破坏原有设备的视觉整体性。

　　在安装边界的尺寸控制上，支架整体突出箱体侧面的厚度控制在12mm以内，水平延伸段超出箱体顶部的高度为42mm，加装高音单元后整体设备的总高度增加不超过65mm，不会影响原有音箱的堆叠安装、壁挂安装的适配性，原有箱体的提手、接线端口、底部支撑脚的使用空间完全不受遮挡。针对额外增加的高音单元接线，支架侧面预留了走线槽，可将高音单元的信号线沿支架内侧排布至原有箱体的接线端口处，避免线材外露拉扯造成接线松脱，走线槽边缘做翻边处理，防止长期使用磨损线材外皮。

　　设计过程中针对不同的安装方案做了多轮结构迭代，最初的方案采用独立吊装支架固定高音单元，虽然调整自由度更高，但需要额外占用安装空间，不适用于原有音箱已经完成固定安装的场景；后续调整为贴合箱体的侧装支架方案，先后优化了加强筋的布置位置、安装孔的公差配合、角度锁紧结构的阻尼力度，确保结构在长期振动环境下不会出现松动移位。需要说明的是，当前模型为方案验证阶段的快速结构模型，部分细节如安装孔的倒角、锁紧螺丝的沉头深度、减震垫的压缩量参数还需要结合实际选用的高音单元型号做进一步适配调整，模型的核心作用是验证加装方案的空间可行性与结构干涉情况，为后续的实物加工、改装施工提供结构参考，实际改装时还需要结合具体的高音单元参数做分频点匹配与声学调试，才能达到理想的扩声效果。
