马丁马赫M82i专业扩声音箱结构建模

　　在现场扩声系统的搭建作业中，线阵列补声、固定安装类扩声音箱的占位建模一直是场馆声学设计、舞台结构排布阶段的刚需环节，不少结构工程师在做场馆声装配套、流动演出舞台承重排布时，不需要完整的产品内部细节结构，只需要精准的外形轮廓、安装点位、边界尺寸来完成整体布局的干涉校验，这款马丁马赫M82i PA扬声器的三维建模，正是针对这类场景完成的尺寸与位置基准模型。

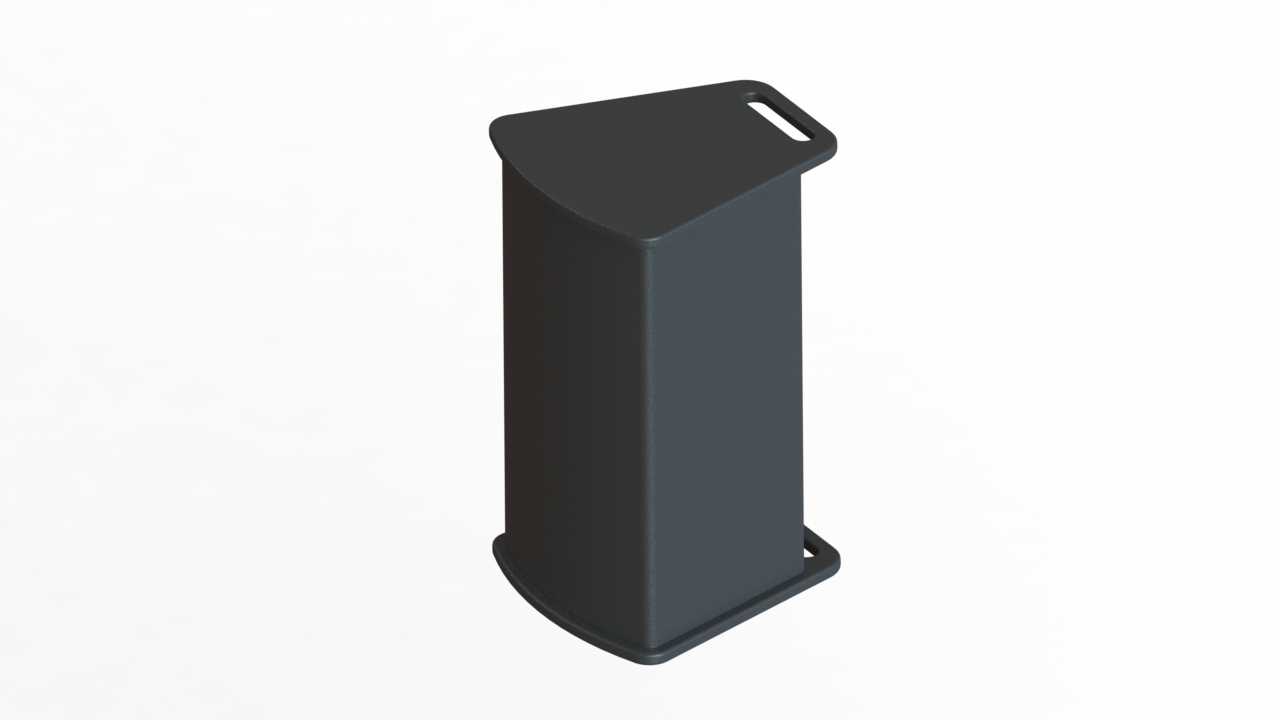

　　从实际工程应用来看，这类专业PA扬声器多应用在中小型演出主扩补声、酒吧固定安装、会议室扩声、户外流动演出侧补等场景，建模时首先锁定的是产品的立式三角柱形主体轮廓，区别于常规矩形箱体的扩声音箱，这款产品采用扇形截面的柱式结构，这种外形设计本身是为了适配特定角度的声覆盖指向，建模时优先还原了截面的弧度与侧边夹角，确保在做声场覆盖模拟时，箱体的朝向角度不会因为外形建模偏差出现指向性计算误差。

　　模型还原了箱体顶部的一体化提手开孔结构，这个结构在实际工程中既承担流动搬运的握持功能，也可作为顶部吊挂的辅助挂点，建模时严格对齐了提手开孔的位置与内边缘倒角，确保在做吊挂配件适配时，挂点的坐标位置完全匹配实物，不会出现吊点错位导致的安装干涉。箱体底部的一体化底座结构也做了完整还原，底座的外延凸边是落地安装时的支撑边界，同时预留了支架安装的对接平面，在做落地支架、地面堆叠排布时，底座的轮廓尺寸直接决定了相邻设备的排布间距，建模时保证了底座与主体的同轴度，以及底部平面的平面度基准，避免在装配模拟时出现箱体倾斜的错误。

　　从设计思路上来说，这类占位模型不需要还原内部的喇叭单元、分频器、接线端口等细节结构，核心是保证所有外部安装边界、外形轮廓、干涉检查面的尺寸精度，所有外表面的圆角过渡都按照实物的工艺圆角做了简化处理，既保证了视觉上的外形匹配度，也不会因为过多的曲面细节导致整体装配时的模型运算负载过高，适合在大场景的场馆整体建模、舞台设备排布建模中直接调用。

　　在安装边界的尺寸控制上，模型严格对齐了实物的三个方向最大外轮廓尺寸，箱体的高度方向基准以底部安装平面为零点，顶部提手的最高处为高度上限，宽度方向以扇形截面的两个侧边最大距离为边界，深度方向以弧面最凸点到背面平面的距离为基准，所有可能和周边结构产生干涉的外凸结构都做了完整保留，比如底部底座的外沿凸边、顶部提手的外伸部分，都没有做简化删除，确保在做碰撞检查时能够准确识别干涉风险。

　　在实际的结构设计工作中，这类精准的占位模型可以大幅减少前期方案排布的反复修改成本，比如在做酒吧的墙面固定安装设计时，可以直接调用该模型确认壁挂支架的安装点位，核对箱体和墙面装饰面的间距，避免出现支架长度不足导致箱体无法贴装的问题；在做流动演出的舞台设备排布时，可以直接将模型放入舞台整体布局中，确认音箱和周边灯光设备、LED屏幕的间距，提前排查视线遮挡、设备碰撞的问题；在做运输包装箱的设计时，也可以直接基于该模型的外轮廓尺寸预留缓冲空间，快速完成包装箱的内部尺寸设计。

　　模型的所有基准面都做了统一的坐标对齐，箱体的中心轴与建模坐标系的Z轴重合，底部安装平面与XY基准平面重合，方便工程师在装配时直接通过坐标对齐完成设备的快速放置，不需要额外做基准调整。外表面的所有曲面都做了连续化处理，没有出现破面、重叠面的问题，在做工程图导出、截面剖切分析时都可以直接生成正确的剖面轮廓，满足结构设计阶段的各类校验需求。
