高精度直齿传动齿轮三维设计作品

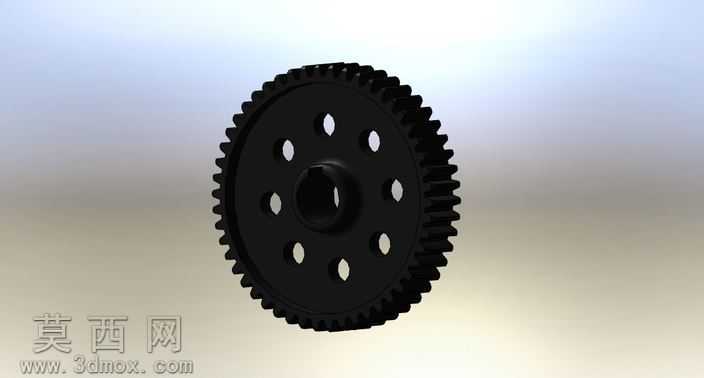

本作品为标准直齿圆柱传动齿轮的三维建模设计成果，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，首先通过参数化绘制方式完成渐开线齿廓曲线的精准绘制，确保齿形压力角、模数、齿数等核心参数符合通用机械传动的设计规范，齿顶圆、齿根圆、分度圆的尺寸比例经过反复校核，保证齿轮啮合过程中传动平稳、无卡滞干涉问题。建模阶段采用参数化特征构建逻辑，首先完成单个轮齿的拉伸成型，再通过圆周阵列命令完成全齿圈的轮齿排布，阵列过程严格保证齿距均匀一致，避免出现齿距累积误差影响传动精度。齿轮主体结构设计上，中心设置带定位台阶的轴孔，用于与传动轴实现过盈配合定位，轴孔周边均匀分布多个减重安装孔，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的响应速度。轮体端面做了平整化处理，边缘设置微小过渡倒角，去除锐边避免装配过程中出现划伤，同时减少应力集中问题，提升齿轮的疲劳使用寿命。材质渲染阶段，针对金属齿轮的应用场景，赋予了哑光铝合金材质效果，还原了金属零件表面经过机加工后的细腻质感，齿面部分做了轻微的高光处理，模拟磨齿加工后的表面光洁度，整体渲染效果真实还原了实际机加工齿轮的外观特征。设计过程中充分考虑了齿轮的实际装配需求，轴孔尺寸、安装孔的位置度都预留了合理的公差配合空间，既可以用于机械原理的教学演示，也可以作为通用传动机构的设计参考，适配多数常规减速、传动系统的设计选型需求，模型结构完整，特征清晰，无多余冗余几何元素，可直接用于装配验证、运动仿真以及工程图的导出制作。
