12V5000转微型直流驱动电机结构

　　这款微型直流驱动单元，在小型自动化执行机构、桌面级机电装置、民用小型电动工具里的应用占比极高，很多做小型传动结构设计的工程师，在选型阶段都会优先考虑这类规格的动力部件，毕竟它的输出转速区间刚好匹配多数轻载传动场景的需求，不需要额外搭配大减速比的减速箱就能直接驱动负载，能有效压缩整套机构的安装空间。从实际使用场景来看，这类电机常被用在小型传送带的驱动端、桌面型点胶设备的进给动力、家用小型电动器具的动力输出、智能小车的行走驱动，甚至部分小型阀门的执行驱动端也会选用同规格产品，它的负载特性偏硬，在额定电压下输出扭矩波动小，不会因为轻载工况出现转速飘移的问题，能保证执行端动作的一致性。

　　从结构设计思路来看，这款电机采用经典的圆柱形机壳结构，机壳选用拉伸成型的镀锌钢材，既可以作为磁钢的安装载体，同时也能形成闭合的磁路，减少磁损提升能效。输出轴采用标准的光轴设计，轴径适配常规的联轴器、同步带轮以及小模数齿轮安装，轴伸长度刚好满足常规传动件的安装深度，不会因为轴伸过长导致悬臂负载过大，也不会因为轴伸过短导致传动件固定不牢。机壳前端的端盖上设计有均匀分布的通风孔，在电机持续运转时可以通过转子自带的风叶形成内部空气对流，带走绕组和换向器产生的热量，避免长时间高负载运行出现过热退磁的问题。端盖与机壳采用翻边铆压的固定方式，相比螺丝固定的结构，同轴度精度更高，能有效降低转子运转时的径向跳动，减少运转噪音同时延长轴承的使用寿命。后端的输出端子采用插片式设计，方便导线快速插接，不需要额外焊接就能完成接线，适合批量装配的生产线使用，端子与机壳之间做了绝缘隔离，避免接线时出现短路风险。

　　从安装边界尺寸来看，这款电机的机壳外径属于常规微型直流电机的标准尺寸，安装时可以选用配套的金属卡箍或者塑胶固定座，不需要额外定制安装支架，市面上的标准固定件都能直接适配。电机的总长度包含轴伸部分，在做结构布局时，需要预留出后端接线端子的插拔空间，以及前端传动件的安装空间，同时要注意电机本体与周边结构件的间隙，避免运转时出现干涉。转子部分采用多槽绕线结构，换向器选用耐磨的铜基材质，搭配碳刷接触供电，在额定工况下的使用寿命能满足多数民用及工业轻载场景的使用需求。在做三维结构适配时，要重点关注电机输出轴的同轴度公差，以及安装固定位的尺寸公差，避免因为装配公差过大导致电机运转时出现异响、传动件磨损加快的问题。另外在设计安装结构时，要尽量让电机的受力方向沿轴向分布，减少径向的悬臂负载，否则会大幅缩短前端轴承的使用寿命，严重时还会导致转子扫膛，直接造成电机报废。

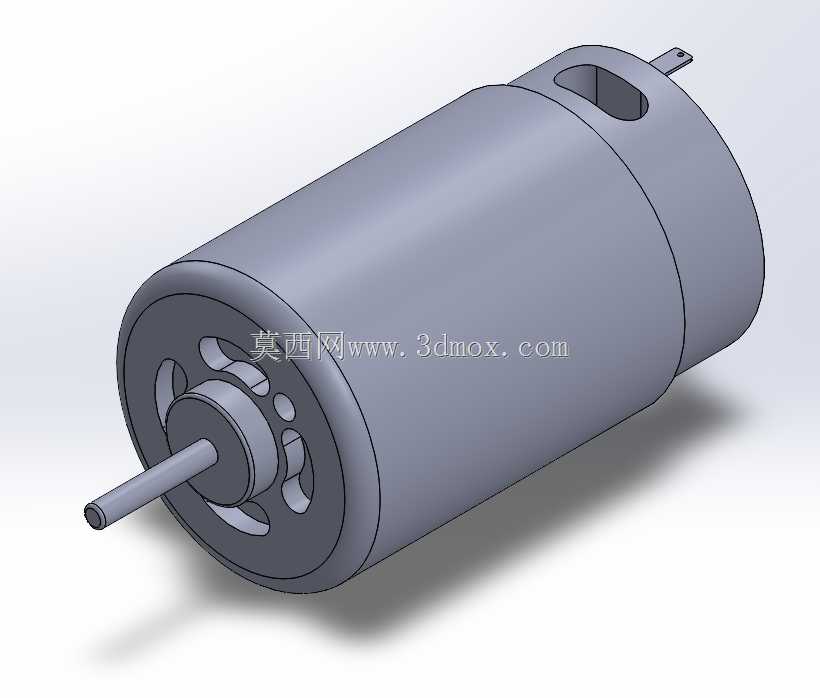

　　很多工程师在选用这类电机时，容易忽略电机的堵转电流参数，在实际结构设计中要给驱动电路预留足够的电流余量，同时搭配过流保护机制，避免负载卡死时电机堵转烧毁绕组。另外这款电机的转速是额定电压下的空载转速，实际带载时转速会有一定幅度的下降，在做传动比匹配时要把这个转速降考虑进去，避免最终的执行端动作速度达不到设计要求。从建模精度来看，这款三维模型还原了电机的所有外部安装特征，包括机壳的通风孔位置、轴伸尺寸、端子位置以及机壳外径公差，可以直接导入装配体中做干涉检查和安装布局，不需要再对模型做额外的修正，能有效缩短结构设计阶段的建模时间，提升整体设计效率。
