多孔集成式机械安装支座结构设计

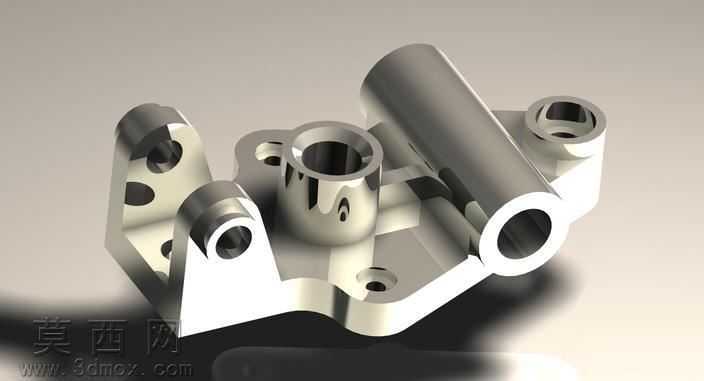

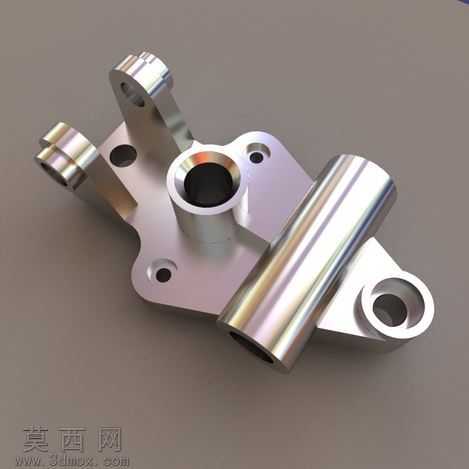

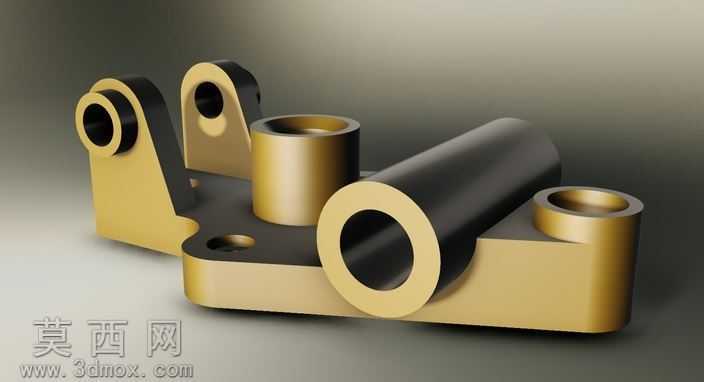

本作品为机械安装支座类零件的三维建模练习成果，建模过程围绕孔命令的综合运用展开，完整还原了零件的复杂结构特征。建模初期首先梳理零件的设计逻辑，以底座基准面为草图绘制起点，先勾勒出底座的不规则轮廓，通过拉伸命令生成底座的基础实体，底座上预留的减重孔、安装沉孔均通过不同规格的孔命令实现，过程中精准控制孔的深度、直径、沉头尺寸参数，保证孔位与安装基准的位置度公差符合机械设计规范。零件上部的多组同轴孔、斜向支撑筒结构，先通过基准轴、基准面的创建确定孔的朝向与位置，再运用拉伸切除、旋转切除结合孔命令完成不同孔径的贯通孔、盲孔制作，其中带安装凸台的孔位，先做出凸台的拉伸实体再进行孔特征加工，还原了真实零件的凸台加强结构。材质设置上选用金属镀铬材质，调整材质的反射率、粗糙度参数，模拟金属机加工后的亮面质感，渲染阶段采用三点布光方式，主光源从侧上方打亮零件主体轮廓，补光弱化零件暗部的死黑区域，轮廓光勾勒零件的边缘结构，让金属表面的光影过渡自然，清晰展现各个孔位的结构细节、零件的壁厚变化以及加强筋的连接结构。整个建模过程重点练习孔命令在不同基准面、不同朝向、不同规格孔位加工中的运用，涵盖了简单直孔、沉头孔、同轴阶梯孔等多种工业常见孔型的制作方法，同时兼顾零件的结构合理性，各个支撑筒与底座之间的过渡圆角、加强筋结构均按照机械零件的工艺要求制作，避免出现应力集中的尖锐结构，既完成了软件操作命令的熟练度练习，也还原了机械支座类零件的真实结构特征，可作为孔命令专项练习的参考案例，帮助学习者掌握复杂多孔类零件的建模思路与参数设置技巧。
