摩托车发动机用双输出点火线圈结构

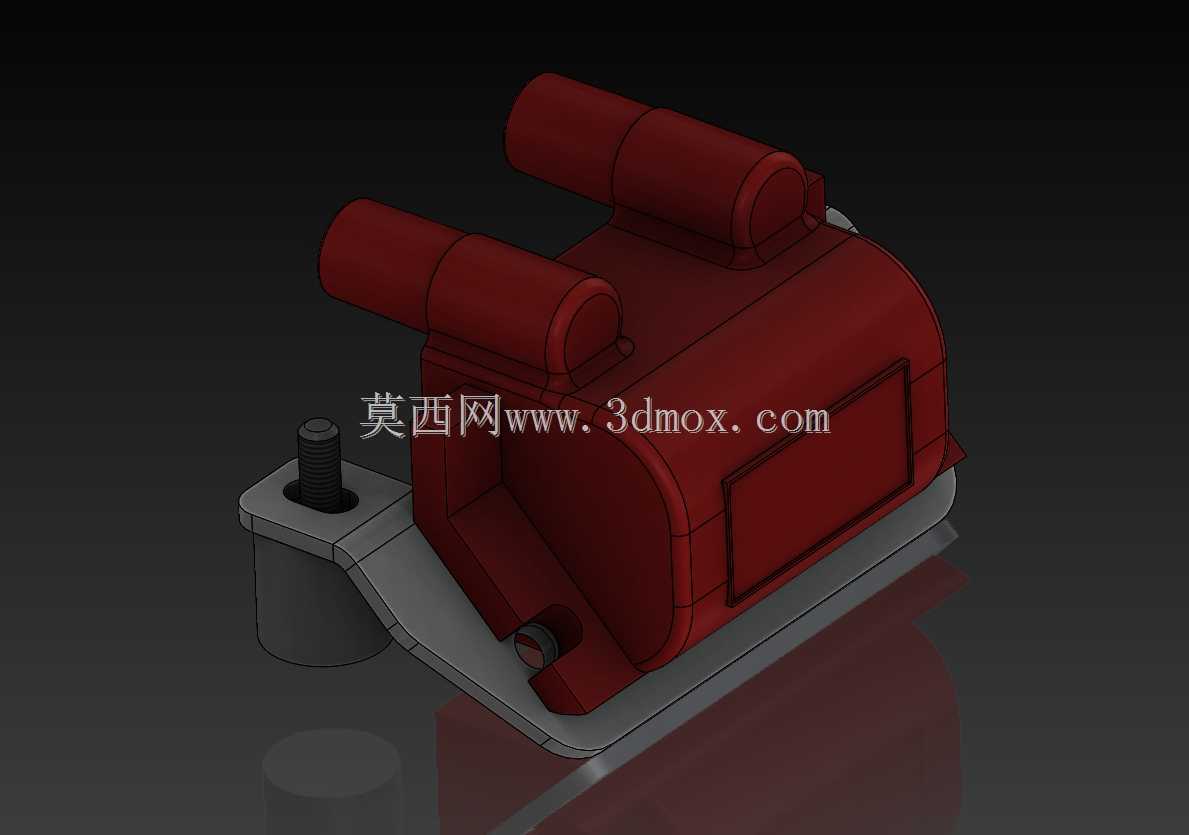

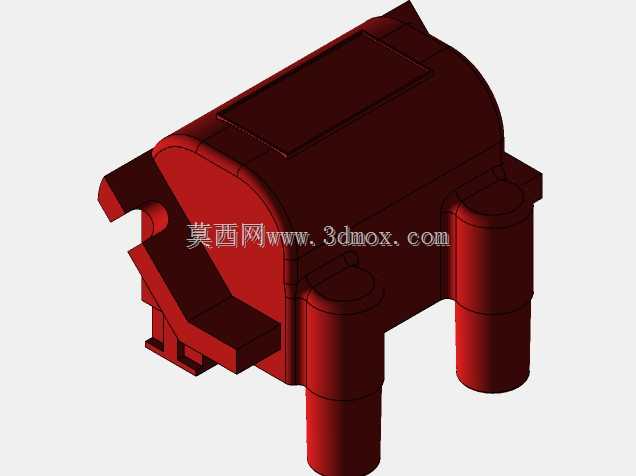

　　这款点火线圈的结构设计，核心围绕大排量双缸摩托车的点火需求展开，适配水平对置双缸机型的高压点火工况，日常应用场景覆盖街车、复古巡航车型的发动机点火系统，负责将车载低压电能升压至击穿火花塞间隙的高压电，精准匹配发动机不同转速区间的点火正时需求，保证缸内混合气可靠点燃。从结构布局来看，主体采用环氧树脂灌封的一体化壳体设计，外壳选用耐高低温的热固性工程塑料，表面做了加强筋结构处理，既可以抵御发动机舱内的持续高温烘烤，也能缓冲车辆行驶过程中产生的持续振动，避免内部绕组出现位移、绝缘层破损的问题。两个高压输出接线柱呈对称式排布在壳体上部，接线柱的中心距完全匹配双缸发动机两个火花塞的安装间距，省去了额外的高压导线转接结构，

　　能减少高压传输过程中的电能损耗，降低高压漏电的故障概率。下部的安装支座采用一体化压铸的金属嵌件结构，安装孔位的位置度公差控制在0.1mm以内，支座与线圈主体之间设置了橡胶减震垫，能够过滤发动机运转时传递到线圈的高频振动，避免长期振动导致的绕组接线松脱。设计过程中，首先考虑的是发动机舱内的安装边界，整体外形做了紧凑化处理，壳体的边角全部做了圆弧过渡，不会和周边的缸体散热片、燃油管路、线束护套产生干涉，安装时仅需通过一颗固定螺栓穿过支座的安装孔，配合缸体上的定位凸台即可完成固定，不需要额外设计复杂的安装支架，能减少总装环节的零件数量。线圈内部的绕组采用分层绕制工艺，初级绕组采用低阻值的漆包线绕制，保证低压侧的电流导通效率，

　　次级绕组采用高匝数的细径漆包线分层排布，层间设置绝缘聚酯薄膜，避免高压匝间击穿，绕组与外壳之间的灌封层完全填充内部空隙，既可以提升绝缘性能，也能强化整体的散热能力，把绕组工作时产生的热量快速传导到外壳，通过流经发动机舱的气流带走热量，避免长期高温工况下出现线圈老化、点火能量衰减的问题。高压输出端的护套采用耐油橡胶材质，和火花塞接线柱配合时能实现过盈密封，阻挡发动机舱内的油污、水汽进入接线位置，避免高压爬电的问题。低压接线端设置在壳体侧部的隐蔽位置，接线端子采用防松插片结构，和整车线束对接时能听到清晰的锁止声响，避免车辆颠簸时出现接线松脱、点火中断的故障。从实际使用的工况适配来看，

　　这款结构的点火线圈可以适应-40℃到120℃的工作环境温度，在发动机高转速运转时，依然能提供稳定的高压输出，不会出现高速断火、点火能量不足导致的动力下降、油耗升高问题。安装边界的设计上，整体的高度控制在不超过缸头散热片的上沿，宽度不会超出缸体的两侧轮廓，在对车辆进行维护保养时，不需要拆卸周边的其他部件就可以完成线圈的拆装更换，维修便利性较好。壳体表面的标识区域做了磨砂处理，后期可以印制零件编号、适配机型等标识，不会因为长期的油污附着、高温烘烤出现标识模糊脱落的问题。在结构强度校核阶段，针对安装支座的受力做了反复优化，金属嵌件的嵌入深度达到壳体厚度的三分之二，固定螺栓的拧紧力矩可以达到8N·m，不会出现安装时支座开裂的问题。线圈的整体重量控制在合理区间，不会给发动机缸头增加额外的负重，也不会因为重量过大导致振动放大。
