小型十字块式万向传动连接接头结构

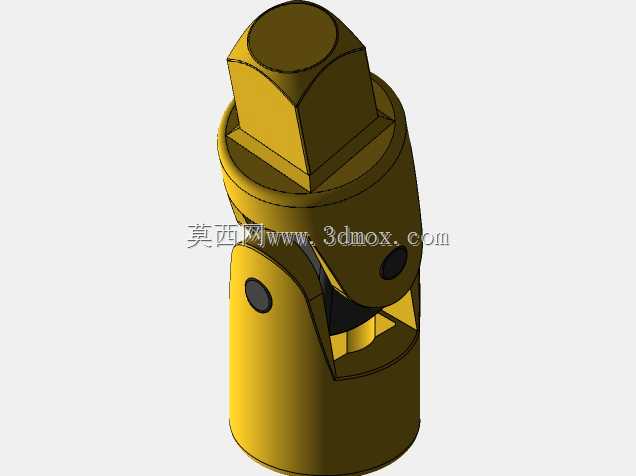

　　日常做设备改型或者小型传动机构排布时，经常会遇到两轴轴线无法保证严格同轴、存在小角度偏斜的工况，这时候刚性联轴器完全没法用，硬接的话轻则轴系憋劲、轴承异常磨损，重则运转时直接断轴，这种小型十字块式万向接头就是针对这类小空间偏置传动场景设计的。这类接头最常见的应用场景，是小型工装的手动调节轴系、轻工设备的进给传动链路、汽车操纵机构的小扭矩传递段，还有一些检测设备的角度调整传动部位，它不需要像大规格万向轴那样做复杂的动平衡，适配的都是转速不高、传递扭矩在几十牛米以内的工况，安装时不需要严格校准两轴的同轴度，允许两轴之间存在最大15度左右的角度偏斜，运转过程中即使安装基座存在轻微的振动位移，也能持续稳定传递扭矩，

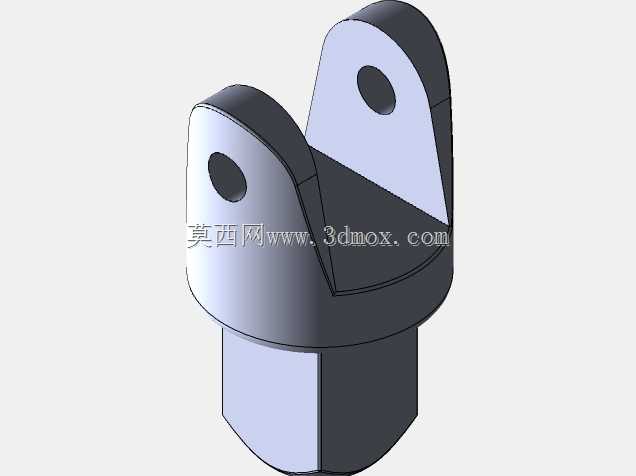

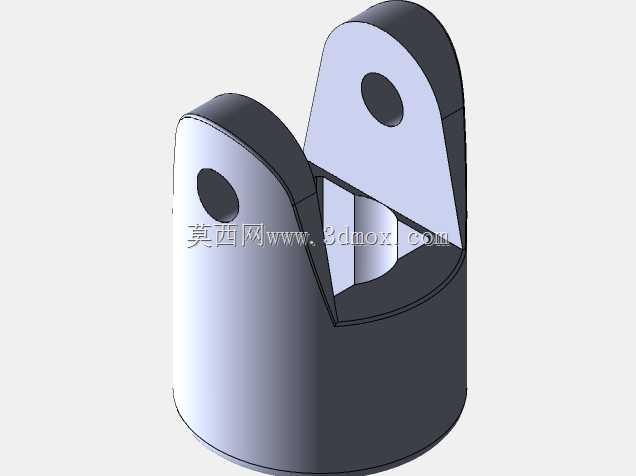

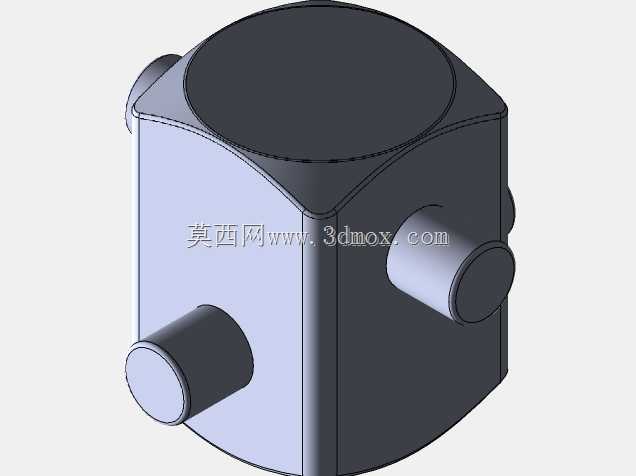

　　不会出现卡滞或者传动中断的问题。从结构设计逻辑来看，这个接头采用的是分体式叉形接头加十字传动块的经典结构，上下两个叉头分别对应主动端和从动端的连接位，上端的外六角结构是用来配合扳手做安装锁紧的，下端的圆柱腔体是用来套接从动轴的，两个叉头的耳部通过十字块做铰接，十字块的四个轴颈分别嵌入上下叉头的对应销孔内，配合间隙控制在0.02到0.05毫米之间，既保证铰接转动时没有明显旷量，又不会因为间隙过小出现转动卡涩。设计时特意把十字传动块的材质和叉头做了区分，叉头采用合金结构钢做表面淬火处理，硬度达到HRC45以上，保证连接部位的结构强度，十字块采用耐磨铜合金制作，长期铰接转动时的磨损量更小，不需要频繁加注润滑脂也能保证较长的使用寿命，

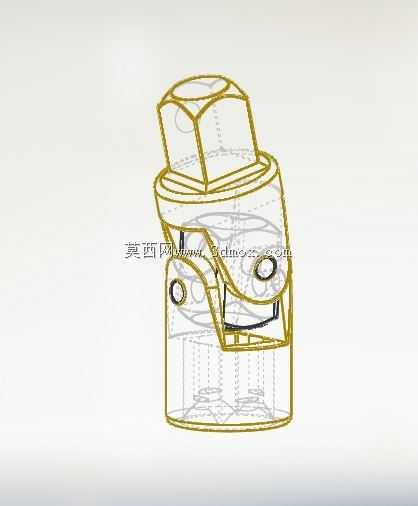

　　日常维护只需要定期检查铰接部位的旷量即可，维护成本极低。从安装边界尺寸来看，这个接头的整体外径控制在20毫米以内，总长度不超过35毫米，属于非常紧凑的小型传动件，主动端的六角对边尺寸是12毫米，适配常见的10毫米直径传动轴，下端的安装孔直径是8毫米，侧面预留了紧定螺钉孔，安装时只需要把轴插入孔位，拧紧紧定螺钉就能完成固定，不需要做复杂的法兰对接或者键连接加工，对于小空间的传动布局非常友好。做三维建模的时候，要特别注意两个叉头的铰接转动自由度校核，要模拟最大偏角状态下十字块和叉头耳部的干涉情况，避免实际加工出来后转到最大角度时出现结构碰卡，同时要保证上下叉头的叉口对称度误差控制在0.01毫米以内，不然传动时会出现周期性的转速波动，

　　影响整个传动链路的平稳性。很多新手做这类小传动件设计时，容易忽略铰接部位的接触应力计算，其实这类小万向节虽然传递扭矩不大，但如果十字块的轴颈直径设计得过小，频繁正反转的工况下很容易出现轴颈断裂，所以建模时要根据目标传递扭矩做剪切应力校核，保证轴颈的安全系数不低于2.5，同时叉头耳部的厚度也要匹配轴颈的强度，避免耳部受涨力出现开裂。实际选型使用时，要注意这类小型万向节不适合高速大扭矩的传动场景，转速超过1000转/分钟的工况下，偏心带来的振动会明显放大，这时候就需要选用带定心结构的高精度万向联轴器，但在低速、安装空间受限、两轴存在固定偏角或者动态小角度偏摆的场景下，这种结构的万向接头是性价比极高的选择，它不需要复杂的安装调整，结构简单可靠，备件更换也非常方便，不管是做设备维修替换，还是新设备的传动结构设计，都是非常成熟的传动连接方案。
