赤道式索内努尔日晷计时装置结构设计

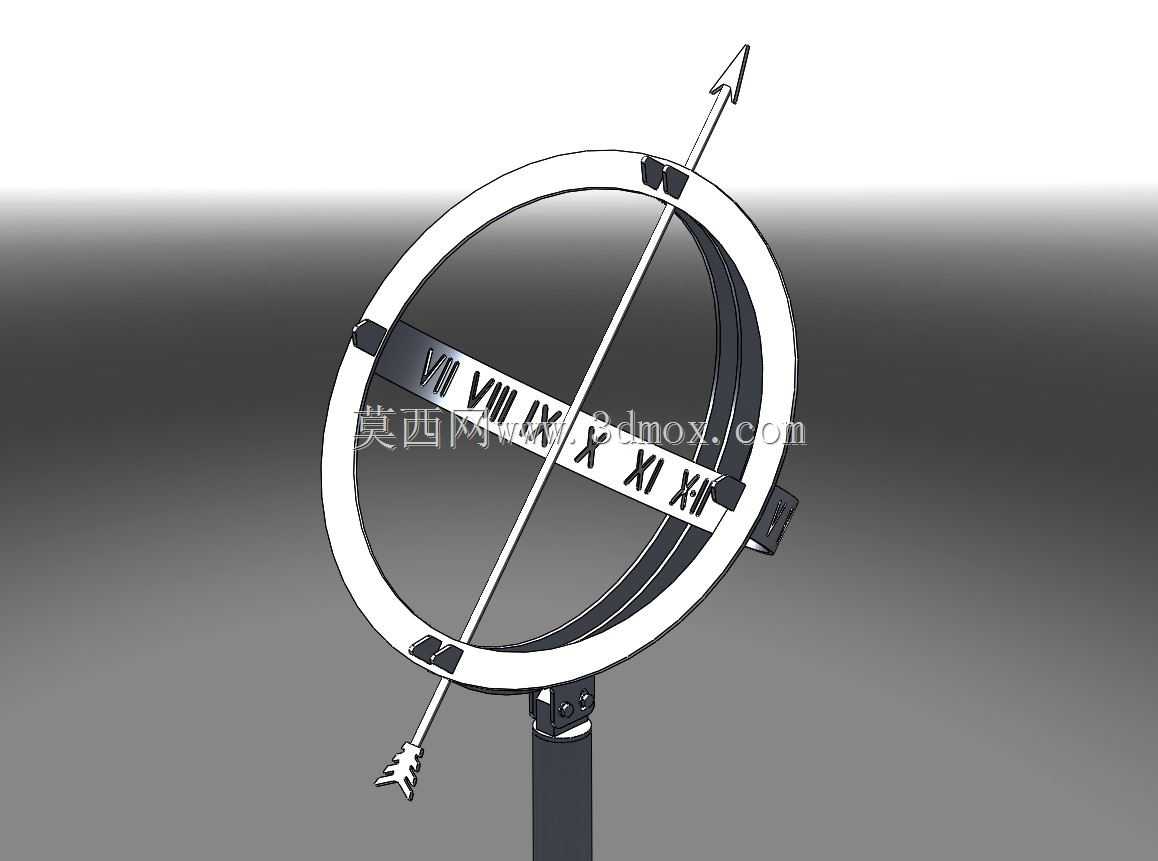

　　这款赤道式索内努尔日晷的结构设计，核心围绕太阳投影计时的天文原理展开，整体采用环形晷面搭配贯穿式晷针的经典布局，区别于传统地平式日晷的倾斜晷盘结构，其环形晷架的平面需严格平行于地球赤道面安装，晷针两端分别指向北天极与南天极，才能保证全年不同季节的投影刻度读数准确。从实际应用场景来看，这类装置多设置在城市广场、科普场馆、校园景观区域，既承担传统计时功能的科普展示作用，也可作为兼具人文质感的户外景观陈设，部分天文观测站点也会配备同类型装置，用于太阳方位角的简易观测校准。

　　在功能特性层面，环形晷架的内外侧均蚀刻有罗马数字时辰刻度，覆盖从日出到日落的完整时辰区间，刻度排布严格按照赤道坐标系的时角划分，每一个刻度对应15度的太阳时角差，换算为日常计时单位即为1小时，晷针采用两端带箭头造型的贯穿式结构，上端箭头指向北天极方向，下端箭头指向南天极，可分别适配北半球夏半年与冬半年的投影读数需求——夏半年太阳位置偏北，投影落在晷环上侧刻度面，冬半年太阳位置偏南，投影落在晷环下侧刻度面，解决了传统单面晷盘在冬半年投影无法落在刻度面的问题。

　　设计过程中首先需要确定安装点位的地理纬度，以此计算晷架的倾斜安装角度：晷架平面与水平面的夹角等于90度减去当地地理纬度，晷针与水平面的夹角则与当地纬度数值一致，这一参数直接决定计时精度，建模过程中需要将角度参数设置为可变量，方便适配不同安装区域的纬度需求。支撑结构采用单立柱式设计，立柱与环形晷架之间设置两组可调式连接耳座，耳座上预留角度调节的长槽孔，现场安装时可根据实际纬度微调晷架倾角，校准完成后通过紧固件锁死固定，避免户外风力作用导致角度偏移。

　　从安装边界与尺寸适配来看，环形晷架的外径通常根据安装场景的视距需求确定，作为校园科普装置使用时，晷环外径控制在600-800mm区间即可满足近距离观看读数需求，整体装置高度控制在1.2-1.5m，适配普通人站立时的视线高度；作为大型广场景观装置使用时，晷环外径可放大至1500-2000mm，整体高度提升至2-2.5m，保证远距离即可清晰识别刻度。立柱底部设置方形安装法兰盘，法兰盘上预留4个均匀分布的安装孔，可通过膨胀螺栓与混凝土基础固定，基础浇筑时需提前校准水平度，避免立柱倾斜导致晷针指向偏差。

　　结构细节上，晷环采用分体式拼接设计，分为上下两个半环通过紧固件连接，既方便加工时刻度的蚀刻作业，也便于运输过程中的拆分包装，降低运输磕碰导致刻度磨损的风险。晷针与晷环的连接位置设置两个耐磨轴套，减少长期户外使用过程中晷针转动或松动的概率，轴套采用耐候性材质，可适配户外高低温、雨水侵蚀的使用环境。晷环表面做哑光磨砂处理，避免阳光直射下产生反光干扰刻度读数，刻度填充深色耐候涂料，保证长期户外使用不褪色。

　　在实际安装调试环节，除了纬度角度校准外，还需要通过真太阳时与北京时间的时差换算，调整晷架的水平方位角，将晷针的正北指向与当地真北方向对齐，才能保证计时读数与实际太阳时匹配。这类装置的结构建模过程中，需要重点保证晷针轴线与晷环平面的垂直度，以及晷环刻度的角度均分精度，若晷针与晷环平面存在角度偏差，会导致不同时辰的投影读数出现系统性误差，建模时需通过同轴度、垂直度的几何约束将装配公差控制在合理区间，满足实际使用的精度要求。
