传动系统用矩形齿轴上花键结构

　　在机床主轴传动箱、工程机械行走驱动桥、重型减速器输入输出端这类需要大扭矩传递、同时要求轴上配合件保持精准周向定位的场景里，轴上花键是应用极为广泛的连接结构。和普通平键连接相比，这类多齿啮合的结构承载能力更强，对中性更好，导向精度更高，尤其适合配合件需要沿轴向滑动的变速机构，比如机床滑移齿轮、装载机换挡离合器毂的连接部位。

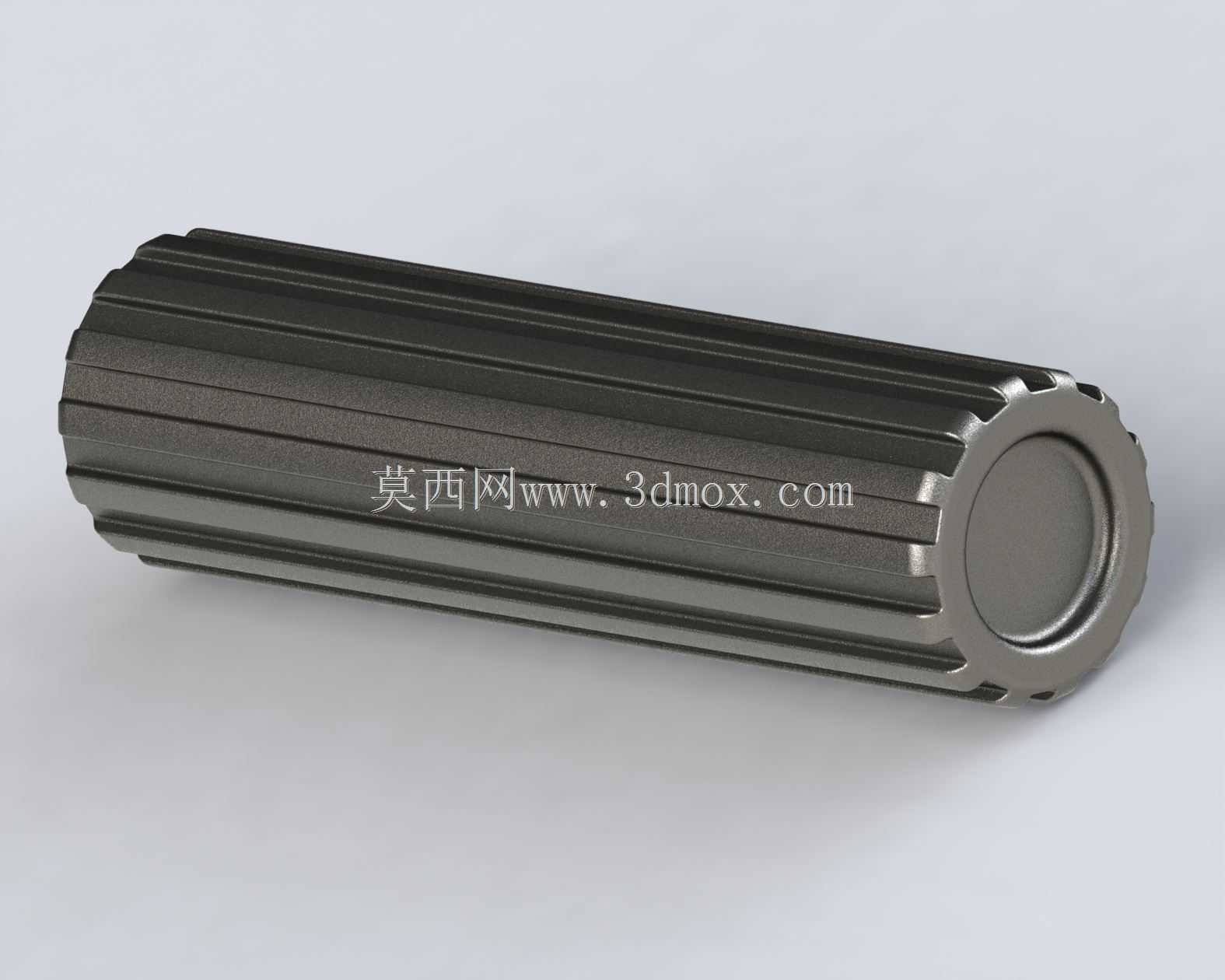

　　从实际功能特性来看，这款花键采用矩形齿廓设计，齿侧为直面结构，加工工艺性较好，通过外花键齿与配合件内花键槽的均匀啮合，将驱动轴的扭矩均匀分散到每一个齿面，避免单键连接时的应力集中问题，在承受重载、冲击载荷的工况下，齿面受力更均匀，连接可靠性远高于单键或双键连接。实际使用中，齿面的接触精度直接决定传动平稳性，建模时齿的等分度、齿侧平行度、齿顶与齿根的圆角过渡都需要严格控制，避免装配后出现卡滞、偏载，导致齿面过早磨损。

　　设计这类花键结构时，首先要根据传递的额定扭矩、工况冲击系数计算所需的齿接触强度与齿根弯曲强度，确定齿数、齿高、齿宽等核心参数。建模过程中，先完成基础轴体的回转特征，再以轴的中心轴线为基准，阵列生成均匀分布的外花键齿，齿根位置需要做合理的圆角过渡，避免热处理和受载时出现应力集中断裂；齿顶边缘做微小倒角，既方便装配时的导入，也能避免锐边磕碰损伤配合件的内花键槽。轴端的定位台阶尺寸需要和配合轴承、密封件的安装尺寸匹配，保证花键段的有效啮合长度满足扭矩传递要求，同时预留出配合件轴向滑动的行程空间，避免滑动时出现干涉。

　　从安装边界来看，花键轴的安装基准为两端的轴颈，轴颈的圆柱度、同轴度公差需要和花键齿的分度圆同轴度保持严格的形位公差要求，否则装配后会出现转动卡滞、传动异响的问题。花键段的外径、内径、齿厚尺寸都需要根据配合性质确定公差带，固定连接的花键配合可以选稍紧的过渡配合，需要轴向滑动的花键则要选间隙配合，保证滑动顺畅无卡滞，同时控制侧隙在合理范围，避免换向时出现过大的冲击空程。实际装配时，需要在齿面涂抹适配的润滑脂，减少滑动过程中的齿面磨损，对于长期重载工况的花键副，还要考虑齿面的表面淬火处理，提升齿面硬度与耐磨性，延长部件的使用寿命。

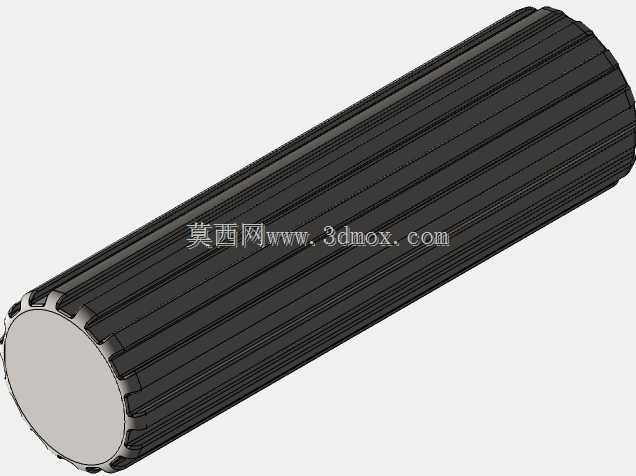

　　在三维建模过程中，这类花键结构需要重点保证齿的等分精度，不能出现齿距累积误差，否则会导致啮合时个别齿受力过载，提前失效。齿面的拔模角度、加工退刀槽的位置也需要在建模时提前考虑，避免后续加工时出现无法进刀、清根不到位的问题，保证模型可以直接对接后续的数控加工工艺，不需要二次修改结构。
