雷克斯450直升机主齿轮轻量化结构设计

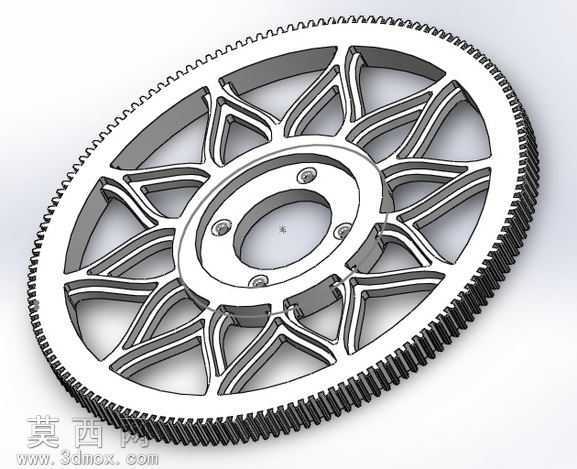

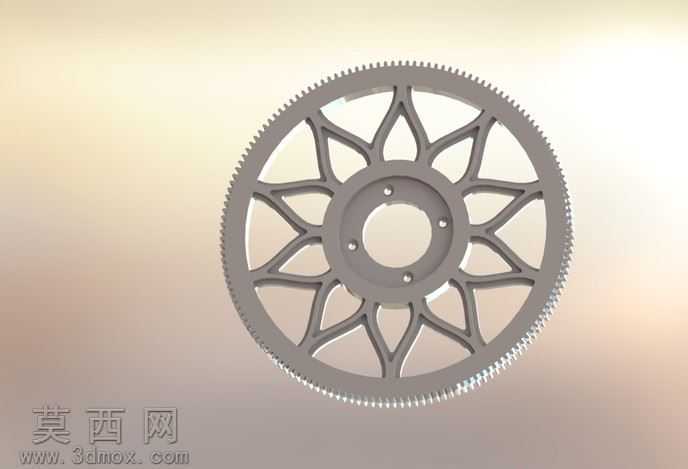

本作品为适配雷克斯450级直升机的主传动齿轮三维建模成果，建模过程以传动精度与轻量化需求为核心导向，首先依据0.5模数、适配150吨级传动负载的参数要求，完成齿轮齿廓的精准绘制，严格遵循渐开线齿形的几何规范，保证啮合过程的平稳性，降低传动过程中的噪音与振动损耗。在结构设计层面，摒弃传统实心辐板的齿轮结构，采用多辐条镂空的轻量化设计思路，辐条采用流线型放射状排布，每根辐条的截面经过受力仿真优化，在保证整体结构刚性、满足大扭矩传动负载要求的前提下，最大限度去除非受力区域的冗余材料，有效降低齿轮自身的转动惯量，提升直升机传动系统的响应灵敏度。中心安装位设置多组定位螺孔与定位止口，保证齿轮与主轴装配的同轴度，避免高速转动时出现偏心抖动问题。材质渲染阶段，针对齿轮主体采用高强度航空铝合金的材质表现，还原金属材质细腻的磨砂质感与边缘的高光反射效果，齿面部分做细微的精度纹理处理，体现机加工零件的工艺质感，辐条表面的光影过渡自然，清晰展现镂空结构的空间层次。建模过程中对齿根、辐条与轮缘、轮毂的衔接位置做了圆角过渡处理，避免应力集中问题，提升零件的疲劳强度，整体结构经过运动仿真验证，可适配多数常见450级直升机的传动系统，满足航模直升机的高转速、大扭矩传动使用需求，在减重与结构强度之间取得了良好的平衡，兼具实用性与结构设计的美感。
