四轴飞行器镂空机架结构设计

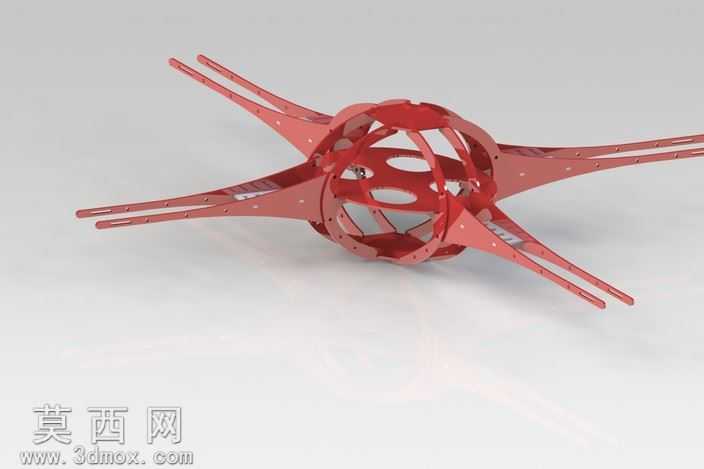

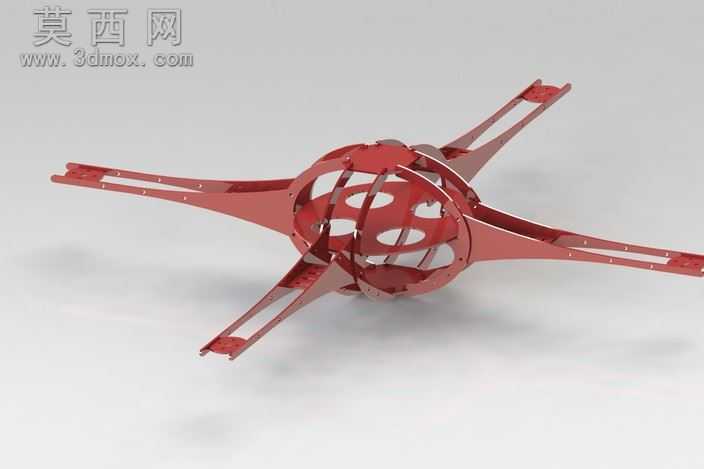

本作品为四轴飞行器的机架结构三维设计，整体采用中心镂空球形框架搭配四组向外延伸机臂的布局形式，在三维建模阶段优先以参数化草图绘制中心框架的截面轮廓，通过旋转、布尔运算生成球形主体结构，再对球形框架做等距镂空开孔处理，在保证结构刚性的前提下最大化降低整体自重。机臂部分采用对称式分布设计，每侧机臂设置双层平行臂杆，臂杆表面预留多组安装定位孔位，可适配不同规格的动力电机、电调安装需求，建模时通过阵列特征快速完成四组机臂的对称生成，保证各臂杆的尺寸精度与安装位同轴度。材质设定上选用高强度红色工程塑料作为主体材质，渲染阶段调整材质的漫反射、高光参数，还原工程塑料哑光带细微颗粒的质感，同时对镂空结构的边缘做倒角处理，避免应力集中问题，也让渲染效果更具真实感。设计思路围绕航模飞行器的轻量化需求展开，中心球形框架的镂空设计既可以减少飞行时的风阻，也能为飞控板、电池等核心元件预留充足的安装空间，四组机臂的向外延伸角度经过反复参数调整，保证动力输出时的力矩平衡，臂杆上的密集孔位可根据实际装机需求调整电机安装位置，适配不同轴距的飞行配置。整体结构采用一体成型的设计逻辑，减少组装时的拼接零件数量，降低装配误差，建模过程中对所有连接位置做圆角过渡处理，既优化了外观流线型效果，也能避免尖锐边角在装机、飞行过程中造成的磕碰损伤，渲染输出时采用浅灰色纯色背景，搭配柔和的顶光与侧补光，清晰展现机架的结构细节与镂空层次，完整呈现轻量化机架的设计优势。
