亚拓600esp直升机斜盘结构三维设计

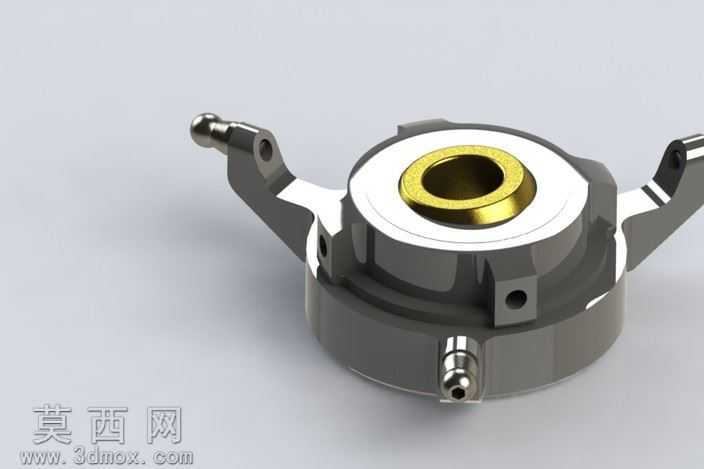

本模型为航模直升机核心传动部件斜盘的三维设计成果，建模阶段采用自顶向下的设计思路，先依据亚拓600esp机型的传动参数确定斜盘的基准轴线与安装定位尺寸，再拆分主体基座、金属衬套、摆臂连接端、定位销柱等独立特征逐步构建。建模过程中严格遵循实际零件的装配公差要求，对中心轴孔的配合面、摆臂的球头安装位、基座侧边的固定螺孔都做了精准的尺寸约束，保证各部件装配后无干涉，可完整模拟斜盘周期变距的运动逻辑。渲染阶段针对不同部件的材质特性做了区分设置：主体基座采用高强度航空铝合金材质，调整金属粗糙度参数呈现哑光银灰的金属质感，边缘做细微倒角处理还原机加工后的真实棱角；中心镶嵌的耐磨衬套设置为黄铜材质，调高金属反射度呈现亮金色的金属光泽，还原铜质衬套耐磨减摩的实际应用特性；摆臂端部的球头连接件做了镀铬材质效果，表面光滑带有高反光特性，还原航模零件高精度加工的表面质感。结构设计上，斜盘采用分体式组合结构，外层旋转环与内层不旋转环通过精密配合面衔接，三个均匀分布的摆臂连接端分别对应周期变距的三个操纵拉杆，中心轴孔预留了与主轴配合的安装间隙，侧边的固定螺孔用于安装限位挡板，可限制斜盘的轴向窜动，保证变距动作的精准度。整体模型完整还原了亚拓600esp机型斜盘的所有结构细节，所有特征参数均参照实物测绘尺寸设置，可用于航模结构原理演示、零件改装设计参考、装配模拟验证等场景，建模过程中对薄壁结构、细小安装孔、球头铰接位等易忽略的细节都做了特征保留，没有过度简化结构，保证模型的工程参考价值。
