韦勒PU81型焊接接站外观结构三维设计

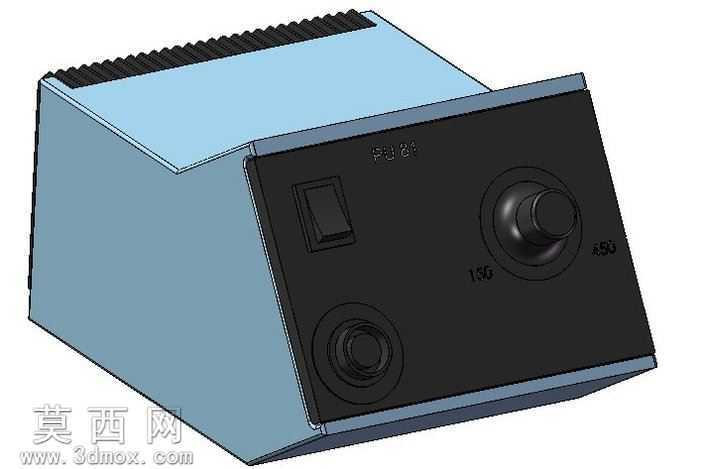

本作品为韦勒PU81型焊接接站的三维建模设计成果，建模阶段依托参数化三维设计软件完成全尺寸1:1还原，首先通过实物测绘获取设备的外观轮廓、各部件安装位置的精准尺寸，先搭建主体壳体的基础特征：设备整体采用斜置操作面的台座式结构，主体外壳分为浅蓝色侧围壳体与黑色操作前面板两大模块，侧围壳体顶部设计有阵列式散热格栅结构，建模时通过线性阵列特征快速生成等距排布的散热齿，保证散热结构的规整性与尺寸一致性。前面板区域的细节建模严格还原实物布局：左上角设置船型电源开关，中部偏上为大尺寸调节旋钮，旋钮周边标注有对应档位刻度标识，面板下部设置焊接接口座，所有部件的安装孔位、凸起特征均通过拉伸、切除、圆角等基础特征组合实现，面板边缘做小角度斜切处理，还原实物的装配接缝与倒角细节。材质渲染阶段针对不同部件匹配对应材质属性：侧围壳体赋予哑光浅蓝色工程塑料材质，调整粗糙度参数模拟磨砂塑料的漫反射效果，前面板赋予哑光黑色阻燃塑料材质，旋钮、开关按键部分赋予半哑光黑色硬质塑料材质，接口座内部金属接触件赋予金属材质并调整反光度，顶部散热格栅赋予同壳体一致的塑料材质，通过光影渲染突出散热齿的凹凸立体感。结构设计上还原了焊接接站的台式落地使用形态，斜置操作面的角度符合人工操作的视觉与操作习惯，壳体的棱角处均做圆角过渡处理，避免尖锐棱角的安全隐患，前面板的控件布局遵循操作逻辑，电源开关、调节旋钮、输出接口自上而下排布，符合使用者的操作动线。建模过程中对装配间隙做了合理还原，各控件与面板的配合缝隙、上下壳体的装配接缝均通过偏移、切除特征做出真实的间隙效果，避免模型出现部件穿模、衔接生硬的问题，整体模型完整还原了该款焊接接站的外观形态与结构特征，可用于产品展示、操作教学演示、外观改型设计参考等场景。
