立式气动点焊机焊接设备三维结构设计

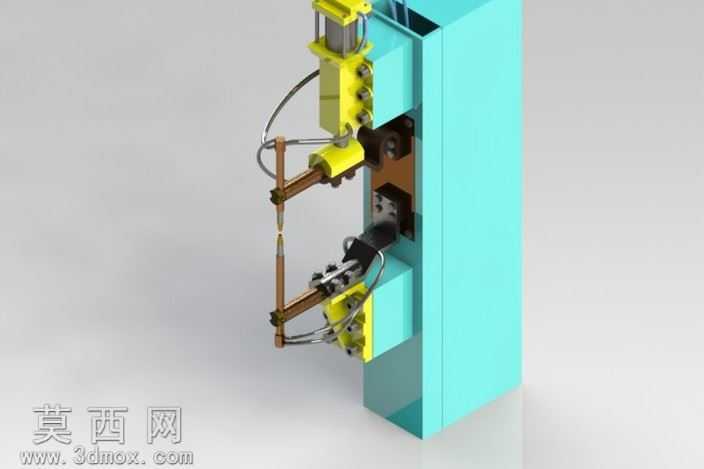

本作品为立式气动点焊机的三维结构设计，采用SolidWorks完成全参数化建模，整体结构遵循立式电阻点焊设备的经典布局逻辑，以立式安装的青蓝色机身作为承载主体，机身采用厚板折弯焊接的箱型结构设计，建模过程中对机身的安装基准面、电极组件安装位、气动元件固定位均做了精准的公差配合预留，确保各部件装配无干涉。模型的核心焊接执行组件采用上下双电极臂布局，上下电极臂均配置铜质导电杆与电极头，导电部分采用紫铜材质渲染，还原真实焊接设备的导电部件材质特性，电极臂的进给驱动采用上部立式安装的气动气缸，气缸配套黄色涂装的安装支架与导向滑块结构，建模时还原了气缸的活塞杆、端盖、进气接口等细节结构，同时对气路连接的柔性气管做了随形布线设计，还原真实设备的气路排布逻辑。下部电极臂配套气动压紧调节机构，可实现下电极的位置微调与焊接时的工件压紧定位，机构包含调节螺杆、锁紧块、导向轴等细节零件，所有运动部件均做了运动自由度的约束预留，可在软件中模拟电极下压焊接的动作过程。渲染阶段采用工业产品级渲染参数，机身主体采用哑光金属漆材质模拟喷塑钢板的质感，气缸支架采用亮黄色工业烤漆材质，导电铜件采用抛光紫铜材质，气管采用半透明黑色橡胶材质，电极头采用铬锆铜的特殊金属质感，各部件材质区分清晰，结构层次分明。设计过程中重点考量了设备的操作便利性与结构刚性，立式机身可直接固定于车间地面或工作台面，上下电极的开口行程可通过气缸行程调节适配不同厚度的焊接工件，电极臂的伸出长度可满足常规五金件、钣金件的点焊作业需求，整体结构无冗余设计，所有零部件均符合焊接设备的行业设计规范，可作为点焊机设计研发、焊接工装方案展示、设备教学演示的三维参考模型，完整还原了气动立式点焊机的核心结构与工作原理。
