推拉式快速压紧夹钳三维结构设计

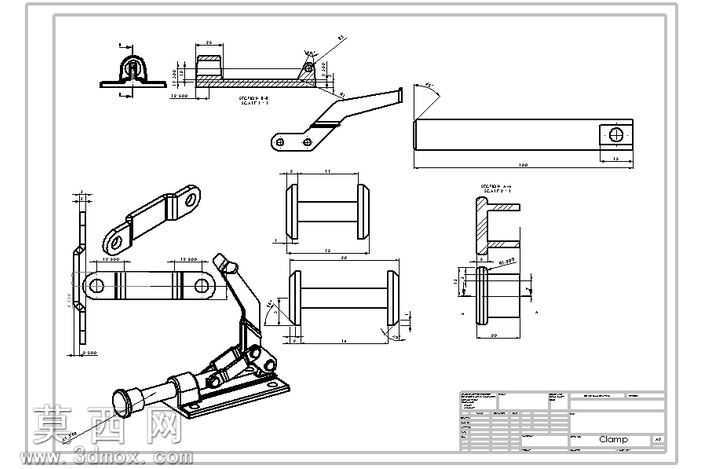

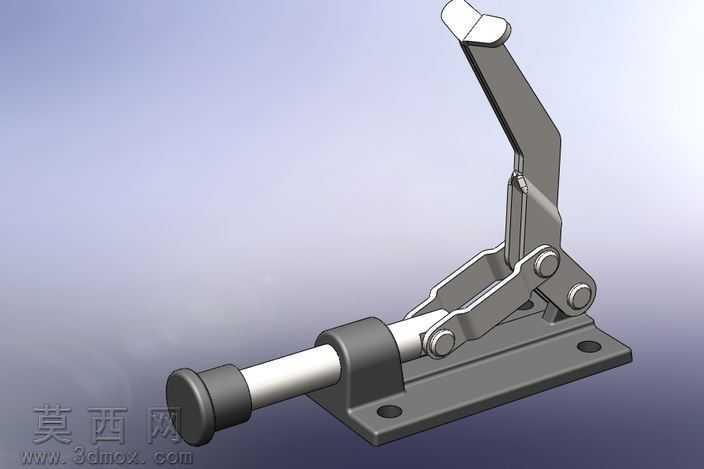

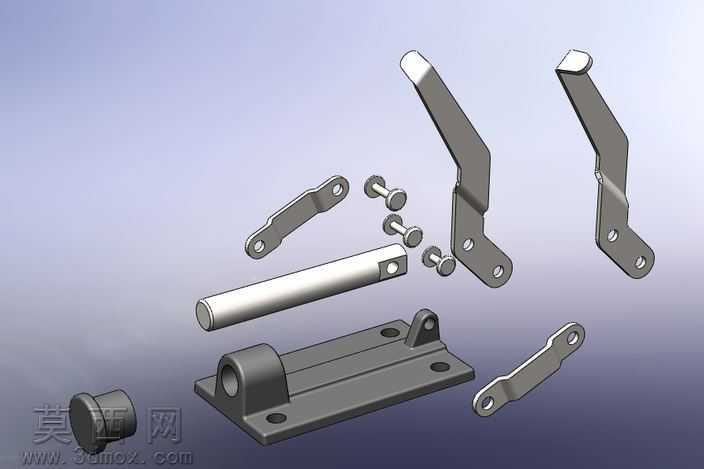

本作品为推拉式快速夹紧夹钳的三维参数化建模成果，建模过程严格遵循机械加工工艺与工装夹具的设计规范，首先通过基准面定位完成底座安装板的轮廓绘制，底座采用带沉头安装孔的平板结构，预留的四个安装孔可直接适配螺栓固定在工装台面，建模时对沉孔的倒角、安装面的平面度做了细节还原，保证后续装配的干涉检查完全符合实际装配逻辑。夹钳的核心连杆机构采用多实体建模配合装配约束完成，依次构建驱动手柄、传动连杆、锁止卡扣、推拉压杆的独立零件，再通过同轴心、重合、限位角度约束完成总装配，完整还原了快速夹钳的肘节锁止原理：当手柄下压至锁止位置时，传动连杆越过机械死点，无需额外施加外力即可保持稳定的夹紧状态，手柄抬起时即可快速释放压杆，实现工件的快速装夹与拆卸。材质渲染阶段针对不同零件的实际用材做了区分：底座与手柄、连杆等结构件采用哑光发黑碳钢材质，还原五金工装配件的表面氧化处理质感，推拉压杆的光轴部分采用抛光镀铬金属材质，端部的橡胶缓冲头采用哑光黑色软胶材质，渲染时通过环境光遮蔽效果突出零件间的装配缝隙与结构层次，金属表面添加了细微的磨砂纹理避免塑料感，软胶部分调整了粗糙度参数还原橡胶的漫反射特性。设计过程中重点考量了夹钳的操作人机性与结构可靠性：手柄的握持端做了加宽圆弧处理，避免操作时硌手，压杆的行程做了限位约束，防止推拉过程中脱出连杆机构，所有铰接销轴的位置都做了公差预留，还原实际产品的转动间隙，整体结构无冗余零件，所有受力部件的厚度都经过强度校核，可满足常规工装场景下的工件夹紧需求，建模完成后通过全局干涉检查确认所有零件运动过程中无碰撞，可直接用于工装设计参考、机械原理演示以及生产加工的图纸导出。
