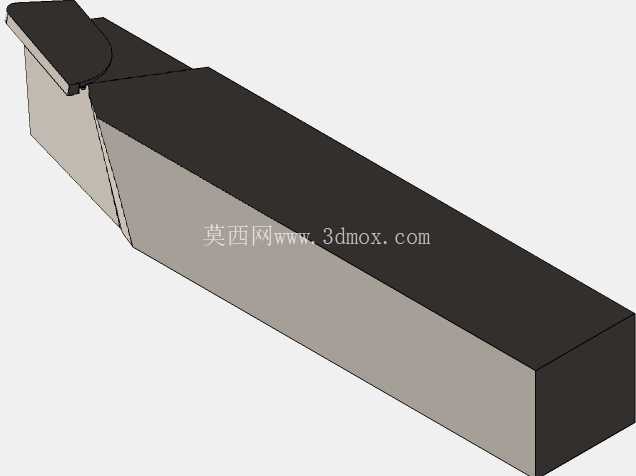

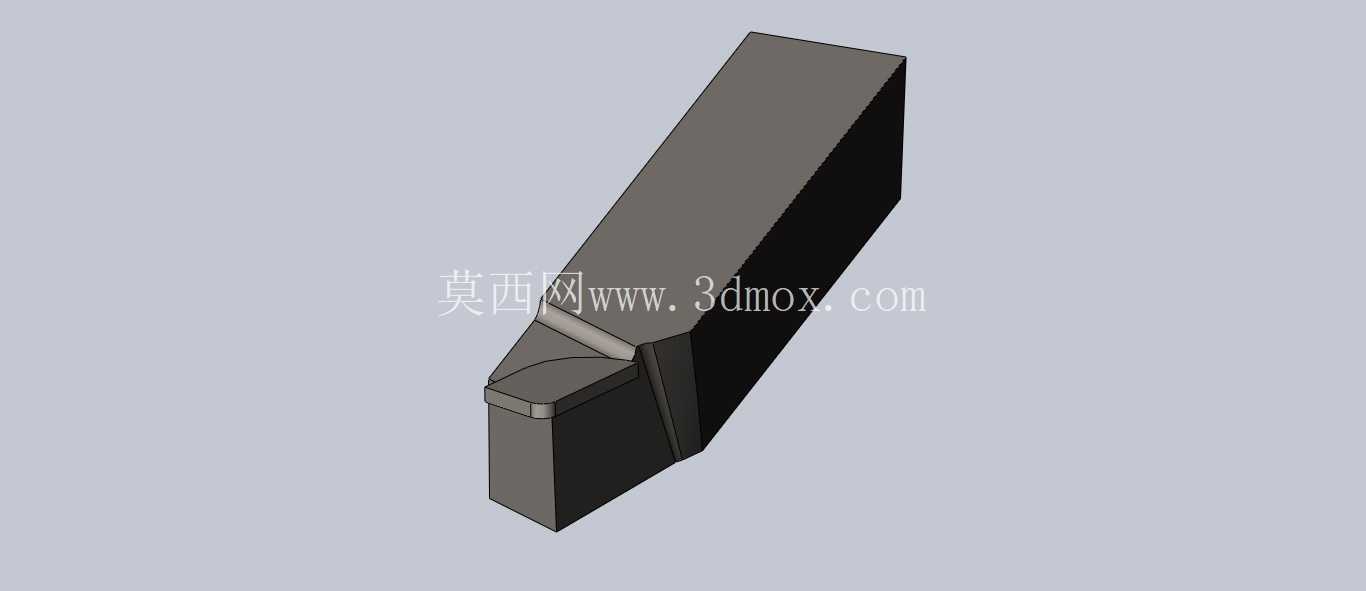

车床用带刀片单点切削刀具结构

在普通卧式车床、数控车床的外圆车削、端面车削、台阶车削及成型面加工工序中，这类带可换刀片的单点切削刀具是应用频次极高的切削执行部件，区别于多刃铣削刀具，单点切削依靠单一切削刃完成工件材料的去除，切削过程中刃口与工件的接触状态稳定，更适合轴类、盘类回转体零件的连续切削作业。从实际加工场景来看，这类刀具常配套于刀架工位，承担粗车时的大余量去除、半精车的尺寸趋近以及精车阶段的表面质量控制，不同的刀片安装角度可对应不同的切削工况，比如主偏角90度的构型适合台阶轴的垂直端面加工，避免走刀过程中与工件台阶面发生干涉。

从结构设计思路来看，该刀具采用刀杆加刀片的分体式构型，刀杆部分采用整体刚性结构设计，截面为矩形构型，可直接适配常规车床的四方刀架装夹槽，装夹时依靠刀架螺钉压紧刀杆侧面与顶面，保证切削过程中刀体无窜动；刀杆头部设置刀片定位槽，刀片通过压紧结构固定在定位槽内，磨损后可快速更换刀片，无需整体拆卸刀杆重新对刀，大幅减少换刀辅助时间。刀杆的悬伸长度设计控制在刀杆截面高度的1.5倍以内，避免长悬伸带来的切削振颤，保证切削过程中的刚性，尤其是在大切深、大进给的粗加工工况下，足够的刀杆刚性可避免崩刃、让刀问题，保证加工尺寸的一致性。

外形尺寸与安装边界方面，刀杆的矩形截面尺寸适配多数普通车床与数控车床的标准刀架装夹尺寸，装夹时刀杆伸出刀架的长度不做过长设计，避免刚性不足；刀片安装位置与刀杆底面的高度差匹配车床中心高要求，安装时可通过垫片调整刀尖高度，保证刀尖与工件回转中心等高，避免车削端面时出现中心凸台、车削外圆时出现锥度误差。刀具头部的排屑空间做了让位设计，切削过程中切屑可顺着刀片前刀面流出，不会卡滞在刀杆与工件之间，避免切屑刮伤已加工表面。

功能特性上，该单点切削刀具的切削刃角度经过匹配优化，前角设计兼顾切削锋利度与刃口强度，加工塑性金属材料时可减少切削阻力，加工脆性材料时也能保证刃口不易崩损；后角设计避免刀具后刀面与工件已加工表面发生摩擦，降低已加工表面的粗糙度值。刀片的夹紧结构可靠，在断续切削工况下也不会出现刀片移位，保证切削过程的稳定性。在实际使用中，这类刀具可通过更换不同材质的刀片适配不同工件材料，比如加工钢件时选用硬质合金涂层刀片，加工铸铁件时选用钨钴类硬质合金刀片，加工有色金属时选用高速钢或金刚石刀片，无需更换刀杆即可完成不同材料的切削作业，大幅降低刀具库存成本。

从加工适配性来看，这类单点切削刀具不仅可用于外圆车削，通过调整刀架角度还可完成内外锥面、圆弧面的车削加工，走刀过程中切削刃始终与工件保持稳定接触，切削力的传递路径直接从刀片传递到刀杆再到刀架，整体受力均匀，不会出现偏载导致的刀体变形。在小批量零件加工、设备维修类的单件加工场景中，这类刀具的通用性优势尤为明显，无需定制特殊成型刀具即可完成多数回转面的加工，是车床加工工位不可或缺的通用切削部件。
