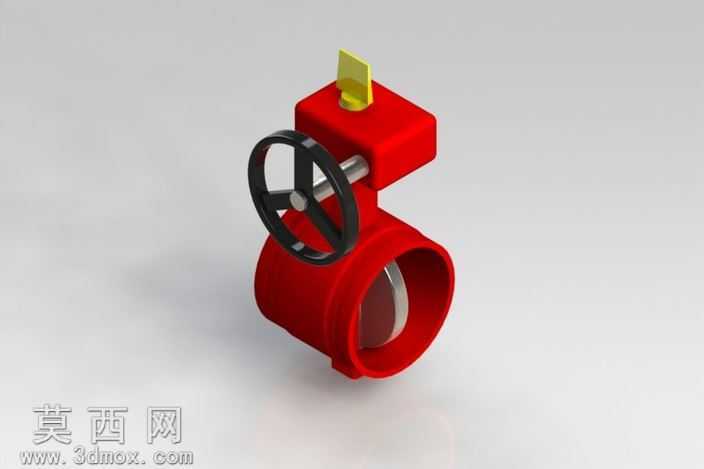

六英寸沟槽式蜗轮驱动蝶阀三维设计

本作品为六英寸沟槽式蜗轮驱动蝶阀的三维设计模型，建模过程严格遵循沟槽连接阀门的实际生产尺寸规范，以SolidWorks为核心建模工具，采用自底向上与自顶向下结合的建模思路完成整体装配。首先构建阀体主体部分，针对沟槽式连接的端口特征，通过旋转凸台生成阀体的基础流道筒体，再对端口处的沟槽密封结构进行精准切除，保证沟槽的宽度、深度与卡箍连接的标准尺寸完全匹配，流道内壁做平滑过渡处理，减少流体输送过程中的阻力损失。其次完成蝶板与阀杆的建模，蝶板采用中线型密封结构设计，轮廓为适配六英寸通径的圆形密封面，边缘做倒角处理适配橡胶密封圈的安装定位，阀杆与蝶板的连接部位采用扁方传动结构，建模时精准还原传动配合的公差间隙，保证阀杆转动时可顺畅带动蝶板完成0-90度的启闭动作。随后搭建蜗轮驱动操作机构，上部的蜗轮箱体采用拉伸与切除组合特征构建，内部还原蜗轮蜗杆的传动啮合结构，外部的手轮采用轮辐式结构，通过圆周阵列生成均匀分布的轮辐，手轮与阀杆的连接部位做定位轴台设计，保证操作时的传动稳定性，箱体顶部的启闭指示部件采用醒目的黄色材质区分，可直观显示阀门的启闭状态。材质与渲染阶段，阀体、手轮、蜗轮箱等金属部件采用哑光红色消防级涂装材质，还原消防管路阀门的典型外观特征，金属阀杆采用抛光不锈钢材质，蝶板密封面模拟橡胶密封件的哑光质感，渲染时添加柔和的环境光与定向光源，清晰呈现各部件的结构轮廓与装配关系，避免阴影遮挡关键结构细节。整体装配过程严格校验各部件的干涉情况，保证手轮转动时蜗轮蜗杆传动顺畅，蝶板转动无卡滞，各连接部位的配合关系符合实际阀门的装配工艺要求，完整还原了沟槽蝶阀的结构组成与工作原理，可用于管路系统设计选型、阀门结构教学演示、产品宣传展示等场景。
