重锤式水轮机进水液控蝶阀三维设计

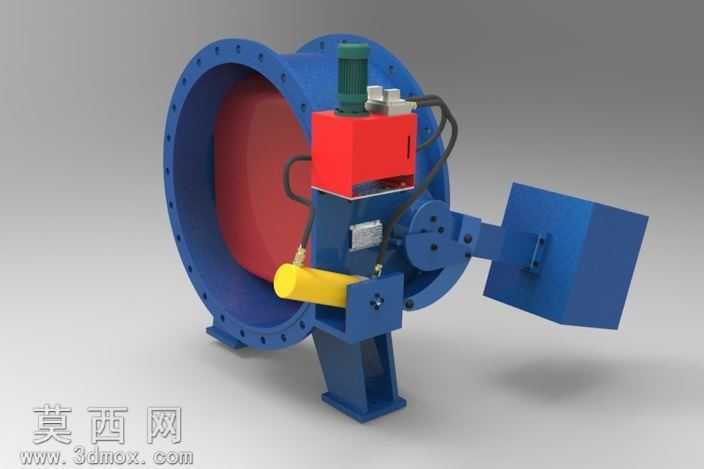

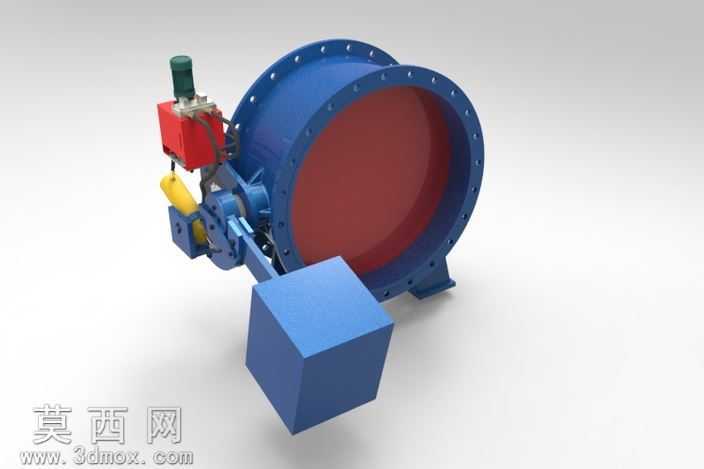

本模型为水轮机配套使用的重锤式液控进水阀，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循阀门实际设计比例，对阀体、驱动执行单元、重锤蓄能组件、支撑底座、连接法兰等核心部件进行了独立建模后完成装配约束，还原了该类阀门的真实结构逻辑。建模阶段首先构建阀体主体，采用法兰式蝶阀的基础结构，对法兰盘的螺栓孔分布、阀体内腔流道、阀板安装位进行精准绘制，阀体内壁与阀板的配合间隙按照实际密封要求预留合理尺寸，保证结构的合理性。其次搭建液压驱动单元，对液压油缸、控制模块、液压管路、动力执行组件分别建模，还原了液压驱动的传动路径，油缸与阀杆的连接部位做了铰接结构的细节还原，控制箱体上的接线端口、元件接口都做了简化但符合实际形态的表达。随后完成重锤蓄能组件的建模，重锤块、摆臂、连接铰轴的结构完全匹配重锤式液控阀的蓄能逻辑，摆臂与阀杆的连接位做了加强结构的细节处理，重锤块的配重形态符合实际产品的设计特征。支撑底座采用带安装孔的支腿结构，建模时还原了底座与阀体的焊接连接形态，保证整体模型的支撑结构符合实际安装要求。材质与渲染阶段，对阀体、重锤、底座等铸钢部件赋予哑光蓝色金属漆材质，模拟工业阀门的常用涂装效果；阀板密封面赋予红色耐磨损橡胶材质，还原密封件的视觉特征；液压油缸活塞杆赋予亮面金属材质，控制箱体、液压元件分别赋予对应工业材质，管路部分赋予黑色橡胶软管材质，通过不同材质的区分清晰展现各部件的功能属性。渲染时采用柔和的工业产品打光方式，突出阀门的结构轮廓与部件层次，阴影效果自然，能够清晰展现各组件的装配关系。设计思路上，该模型围绕水轮机进水阀的事故切断、正常启闭核心功能展开，重锤结构可在液压系统失压时依靠重力完成自动关阀，避免水轮机飞逸事故，建模时完整保留了这一核心功能对应的结构特征，各部件的装配关系符合机械设计规范，可用于水电设备的配套展示、结构原理讲解、安装模拟演示等场景，模型结构完整，各部件无干涉，能够直观展现该类进水阀的整体构造与工作逻辑。
