弹簧直动式溢流安全阀结构三维设计

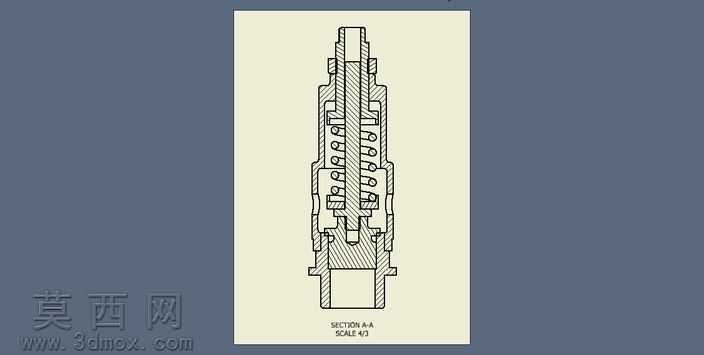

本作品为弹簧直动式安全阀的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全零件的参数化搭建，严格遵循机械设计手册中弹簧式安全阀的尺寸规范，对阀体、阀座、阀芯、调压弹簧、导向套、锁紧螺母、调节杆、上盖等全部组成零件进行独立建模，每个零件的特征构建均遵循机械加工工艺逻辑：阀体部分采用旋转凸台特征构建主体流道结构，对外接螺纹、密封台阶面、安装定位槽等细节特征通过扫描、切除拉伸等命令完成精准还原，确保流道的通径尺寸、密封面角度、壁厚参数完全符合压力阀门的设计标准。阀芯与阀座的密封配合面采用锥面结构设计，建模时严格控制配合面的角度公差与表面粗糙度对应的特征精度，保证密封副的贴合度满足压力泄放的密封要求。调压弹簧部分采用螺旋扫描特征完成建模，精准设定弹簧的中径、丝径、有效圈数、支撑圈数参数，匹配弹簧刚度与调压范围的对应关系，还原弹簧在阀腔内的预压缩安装状态，清晰呈现弹簧上端与调节杆抵接、下端与阀芯弹簧座定位的装配关系。整体装配过程采用自下而上的装配逻辑，通过同轴心、端面重合、间隙配合等装配约束完成全部零件的组装，完整还原安全阀的内部装配层级，可通过剖面视图清晰展示内部介质流道、弹簧腔、导向结构的布局，直观呈现当入口介质压力超过弹簧预紧力时，阀芯向上抬升、介质从侧部泄放口流出的工作原理。材质与渲染阶段，针对不同零件的实际应用材质赋予对应材质属性：阀体、阀盖等承压壳体赋予铸钢材质，设置对应的金属粗糙度与哑光金属质感；阀芯、阀座密封面赋予不锈钢硬化材质，体现密封面的高光加工质感；调压弹簧赋予弹簧钢材质，还原弹簧表面的氧化处理质感；密封垫片类零件赋予丁腈橡胶材质，设置对应的哑光非金属质感。渲染输出的工程剖视图采用工程图配色逻辑，清晰区分不同零件的剖面线样式，符合机械制图的剖面表达规范，可直观展示各零件的装配关系与结构细节。设计过程中重点考量了阀门的动作可靠性，对阀芯的导向结构长度、弹簧的同心度定位结构、调节杆的锁紧防松结构均做了细节还原，确保模型不仅具备外观展示效果，更能完整体现弹簧直动式安全阀的结构设计逻辑与工作原理，可作为阀门结构教学、产品改型设计、装配工艺分析的数字化三维参考模型。
