便携式迷你蓝牙音箱外观结构设计方案

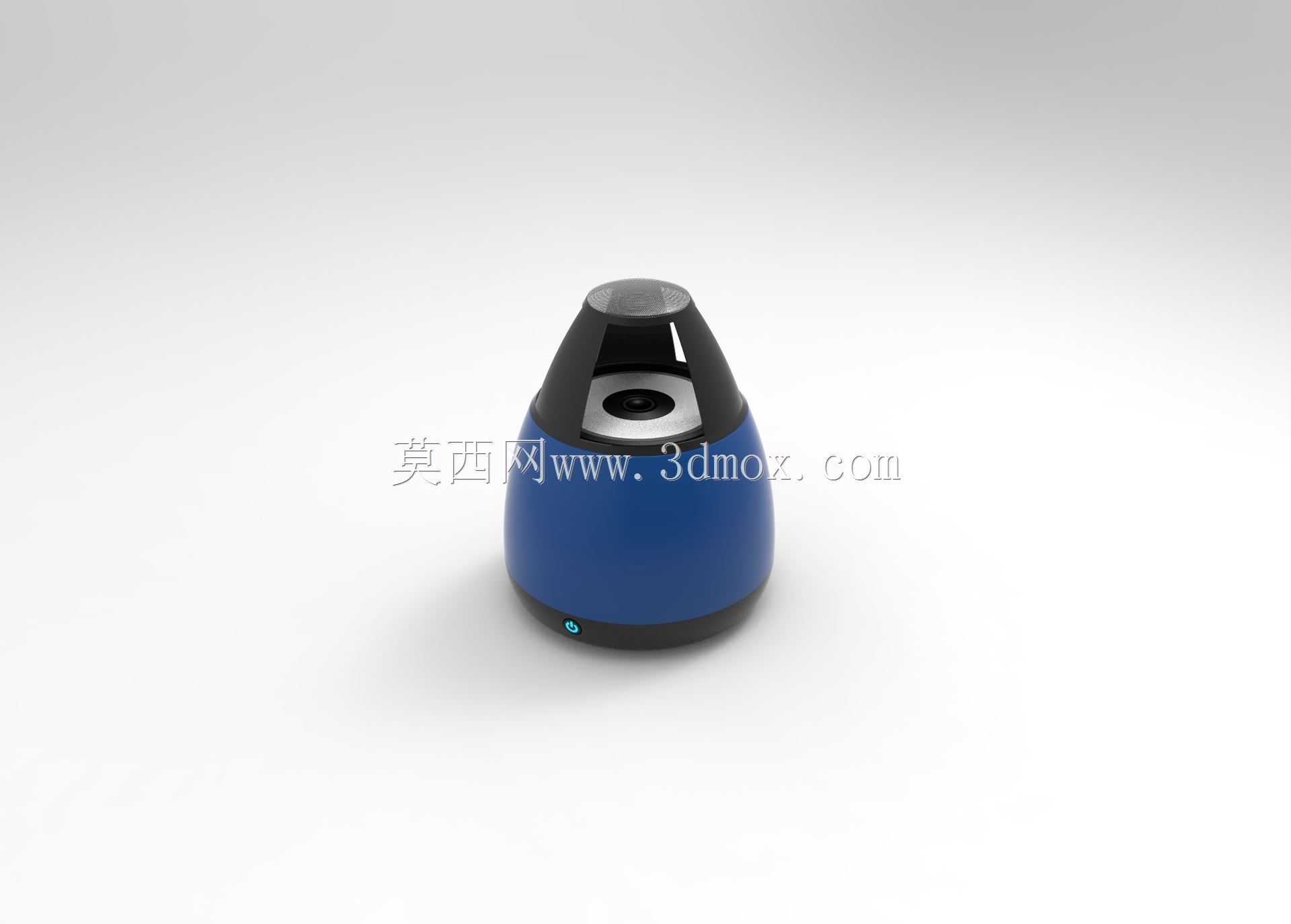

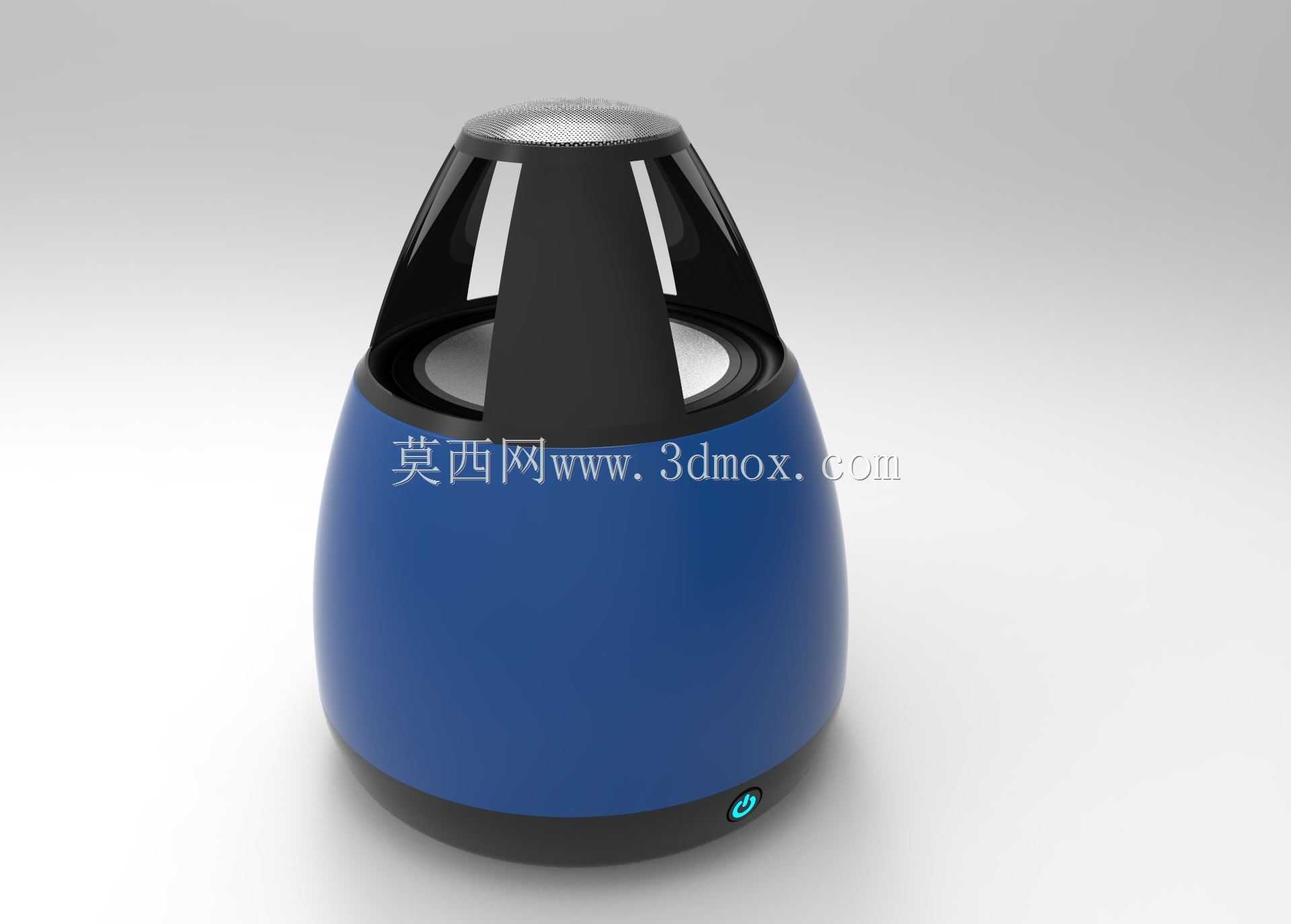

　　这款便携蓝牙音频终端的结构设计，首先围绕日常随身使用的场景做了边界约束，整体采用上窄下宽的类水滴回转体造型，底部直径控制在70mm区间，整机高度不超过90mm，单手握持时掌心可以完全贴合机身曲面，不会出现硌手的棱角，放置在桌面时依靠底部的环形硅胶垫增大摩擦系数，即使播放大动态低音带来的微幅振动，也不会出现滑移移位的问题，适配办公桌、床头柜、户外露营折叠桌等多种放置平面的使用需求。

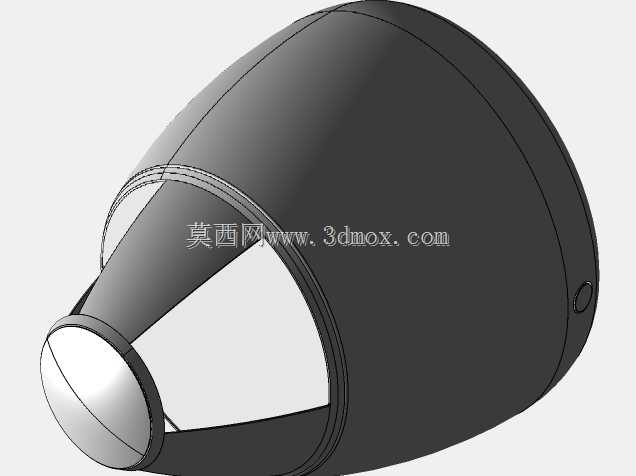

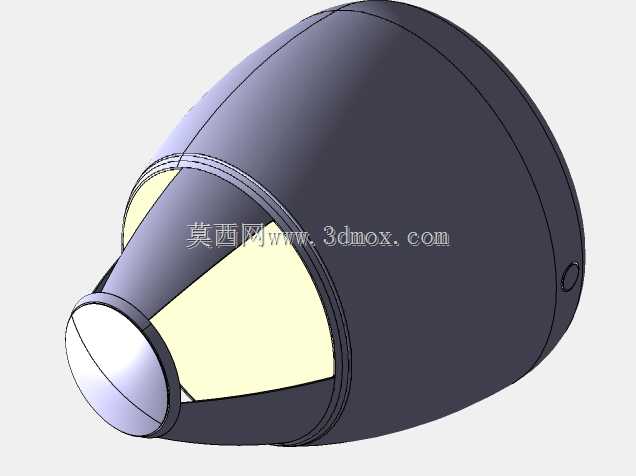

　　从功能实现的结构逻辑来看，机身下半部分的封闭腔体是声学设计的核心，壁厚控制在2.2mm，采用ABS+PC混合注塑材质，既保证腔体的刚性避免谐振产生音染，又能控制整机重量在180g以内，方便用户放入外套口袋或者随身小包携带。腔体内部预留了1200mAh容量软包锂电池的安装位，配合低功耗蓝牙模块的电路布局，满电状态下可支持连续8小时以上的中等音量播放，充电接口隐藏在底部硅胶垫旁的防水胶塞后方，兼顾日常使用的防泼溅能力，应对桌面洒水、户外露营时的零星小雨场景不会出现电路故障。机身顶部的提手结构采用一体化半包围设计，和顶部的黑色装饰圈做了卡扣式装配，不需要额外螺丝固定，既可以作为用户拎取的受力点，也能在倒扣放置时作为支撑结构，避免出声孔直接接触桌面被杂物堵塞。

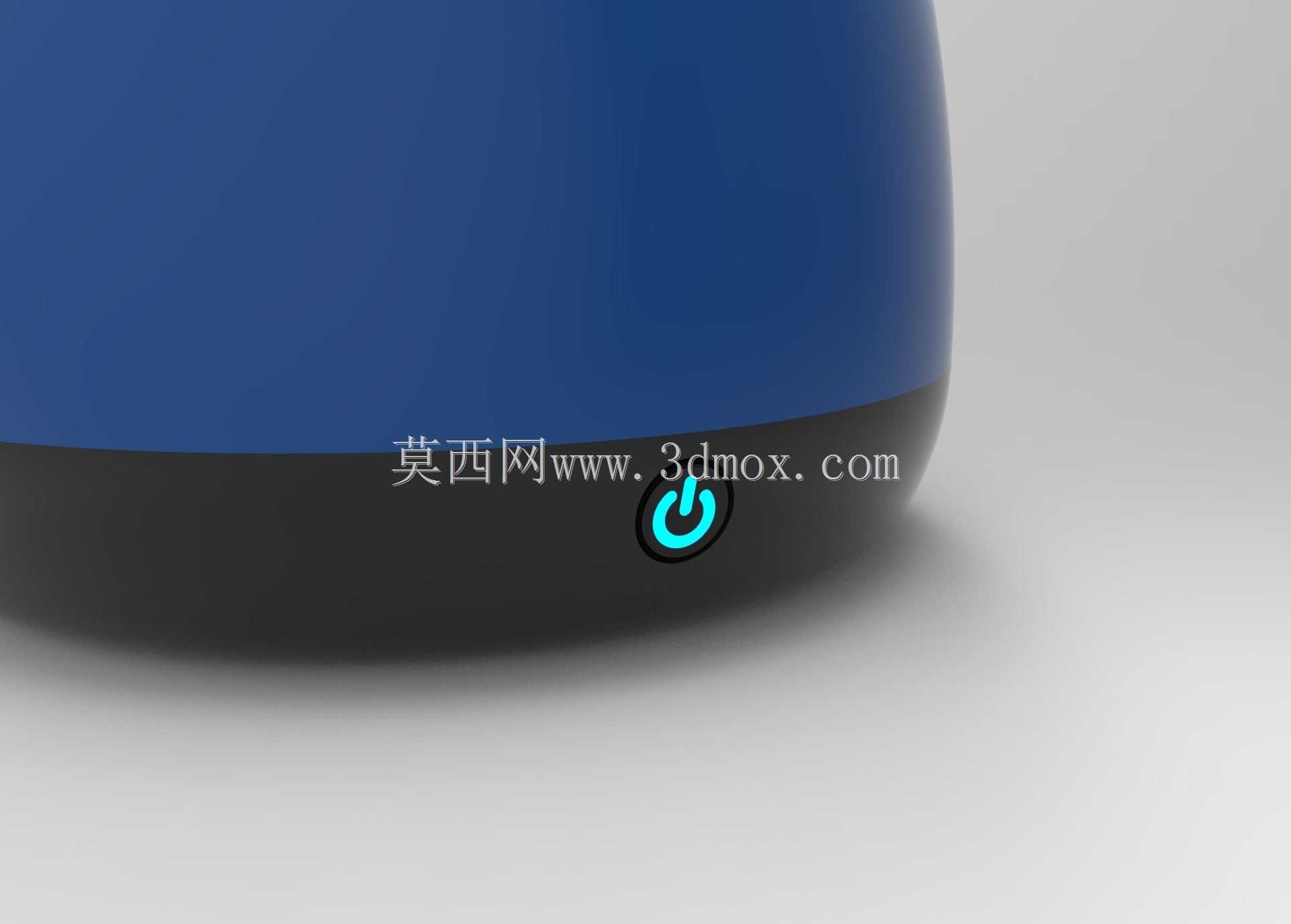

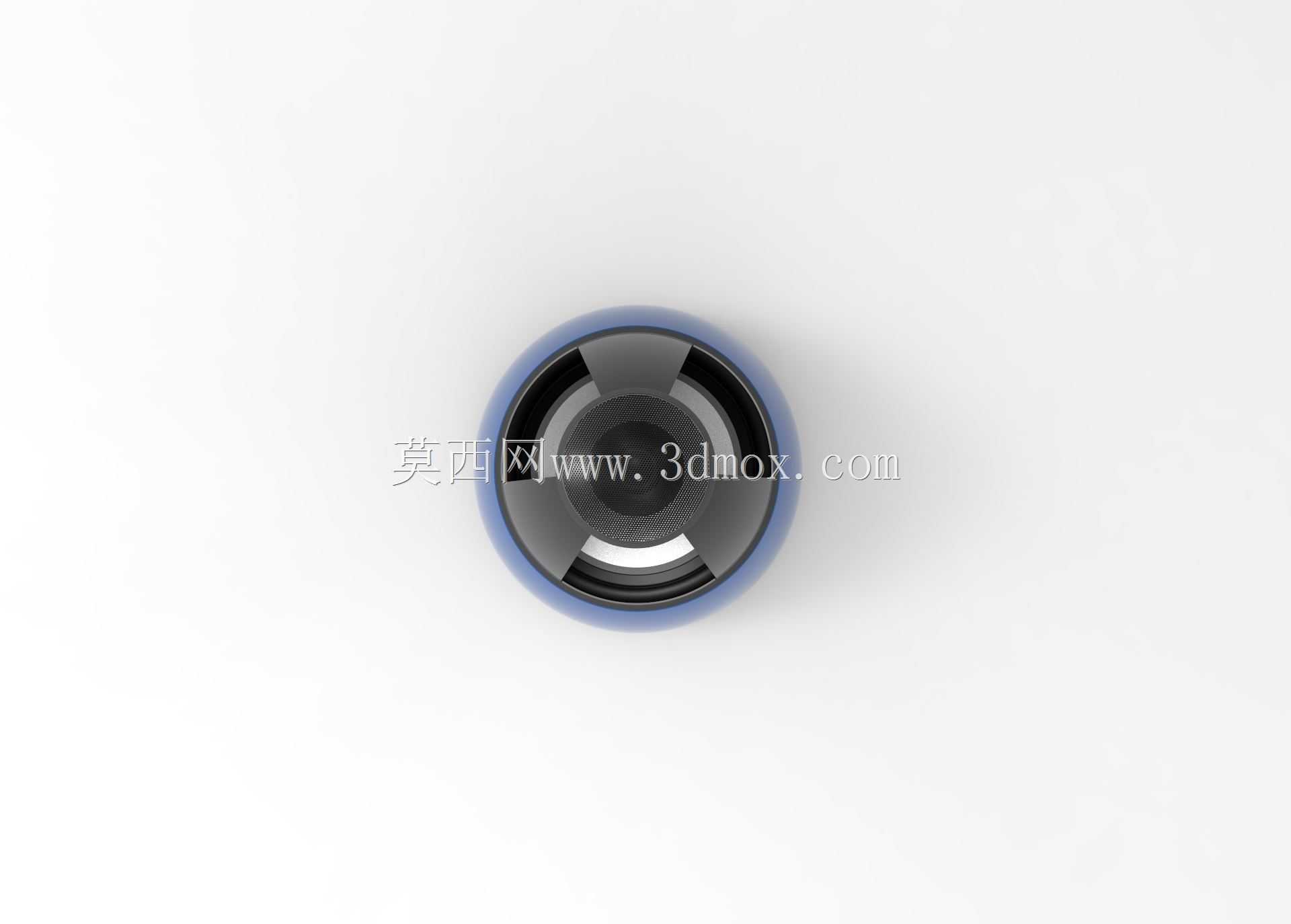

　　出声结构的设计上，顶部环形排布的出声孔做了0.8mm的孔径倒角处理，避免注塑成型时的毛边影响外观一致性，出声孔内侧贴有防尘尼龙网，阻止日常使用中的灰尘、毛絮进入腔体内部沾染扬声器振膜。电源按键设置在机身底部靠近边缘的位置，按键做了0.5mm的凸起高度，用户不需要翻转机身，仅凭指尖触摸就能找到按键位置，按键行程控制在1.2mm，按压力度设置在3N，既避免放在包内被误触，又不会出现按压过硬的操作不适感。蓝牙天线布置在顶部提手的中空位置，远离底部的电池和扬声器磁钢，减少金属部件对蓝牙信号的屏蔽，保证和手机、平板等前端设备的连接稳定性，在无遮挡的环境下有效连接距离可以达到10m，隔着一堵普通砖墙也能维持稳定的音频传输，不会出现断连、卡顿的问题。

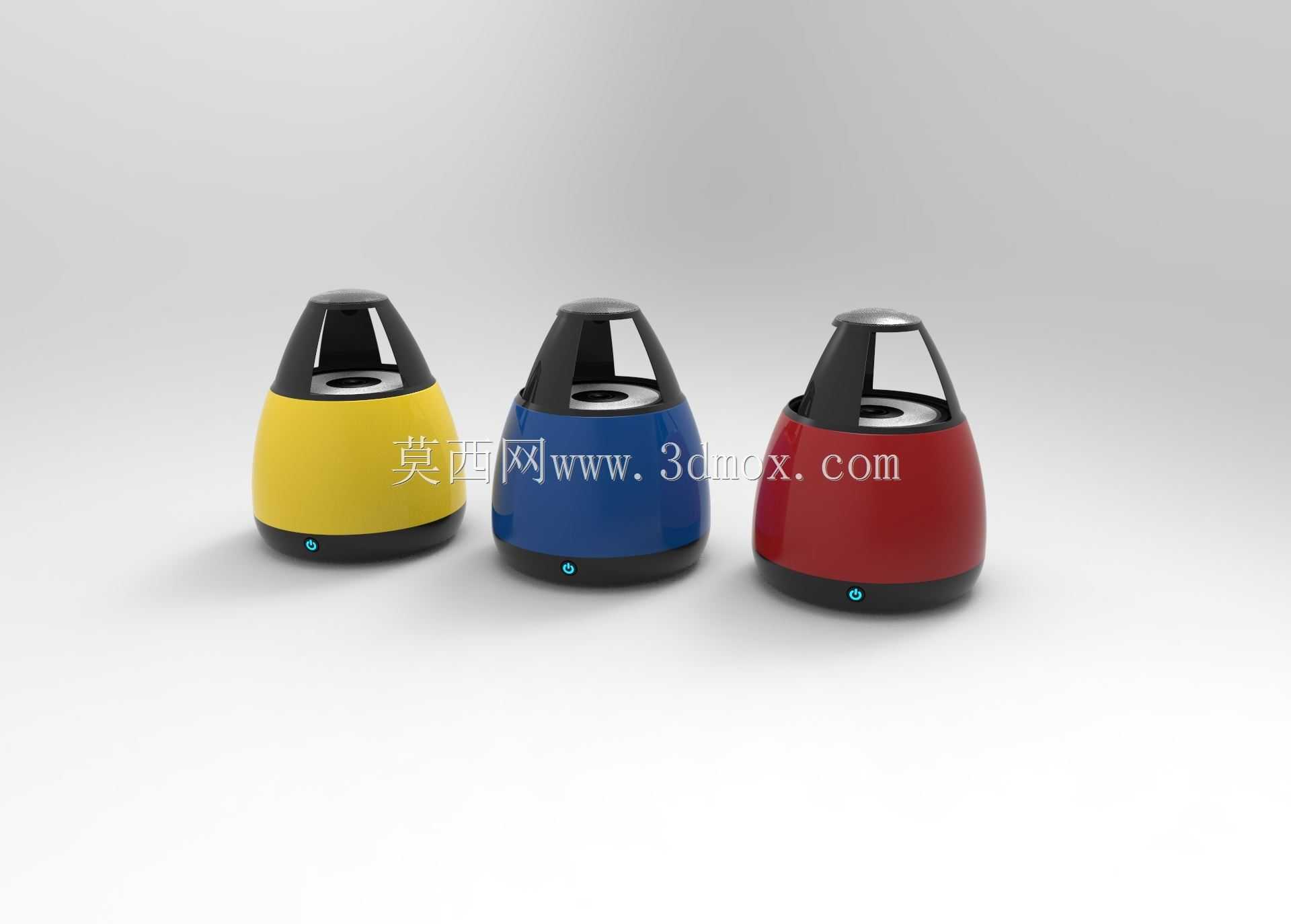

　　外观分件的设计上，机身中框的彩色外壳采用可更换的卡扣式结构，用户可以根据自己的使用喜好更换黄、蓝、红等不同配色的外壳，外壳表面做了细磨砂晒纹处理，不容易残留指纹和使用划痕，长期使用也能保持外观的整洁度。底部的状态指示灯做了隐藏式设计，光线通过半透明的PC材质均匀透出，工作状态下显示柔和的蓝光，不会因为灯光过亮在夜间使用时造成光污染。整个产品的装配流程全部采用卡扣加少量定位螺丝的组合方式，没有使用难以拆解的胶粘结构，后期如果需要更换电池或者维修电路，只需要撬开底部的硅胶垫拧下固定螺丝就能拆开腔体，降低了售后维修的操作难度，也符合消费电子产品的易拆解设计趋势。

　　在声学结构的调校层面，腔体内部设计了独立的低音增强倒相管，和全频扬声器单元配合，在小体积腔体下实现额外的低频增益，弥补小尺寸扬声器的低频不足问题，播放流行音乐、有声读物时都能有足够的声音清晰度，不会因为体积过小出现声音单薄、发闷的问题。扬声器单元采用钕铁硼磁钢的全频内磁喇叭，磁通量足够保证声音的动态范围，同时内磁结构不会对外界的磁敏设备造成干扰，用户把音箱放在手机、银行卡旁边也不会出现消磁、信号干扰的问题。整个结构设计在建模阶段就做了充分的拔模角度校验，所有外观面的拔模角度都控制在1.5度以上，避免注塑生产时出现粘模、拉伤的问题，卡扣的配合间隙预留了0.15mm的公差范围，既保证装配后的缝隙均匀度，也不会因为注塑件的尺寸公差出现装配过松或者过紧的问题。
