诺基亚Qubix蓝牙扬声器结构设计方案

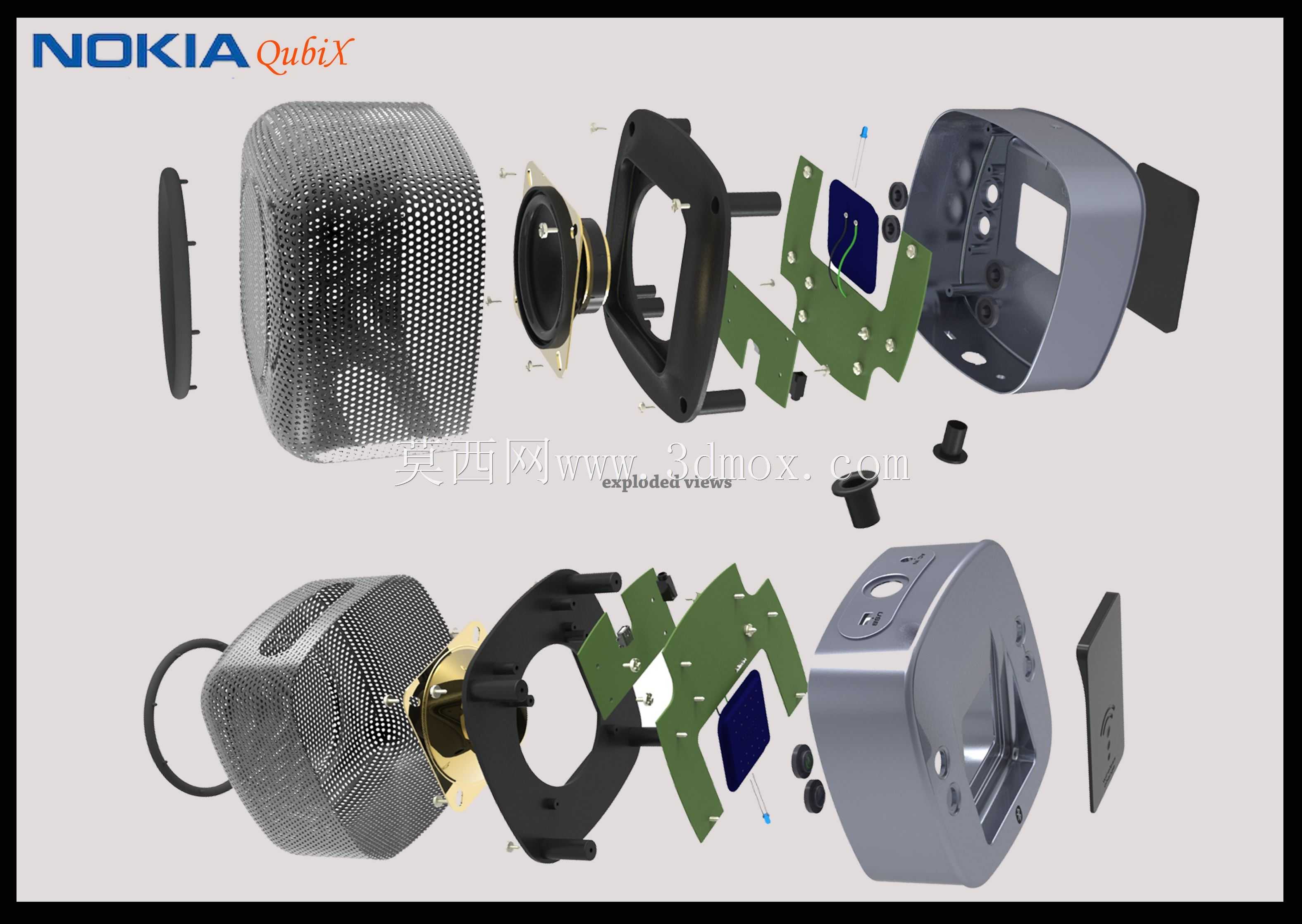

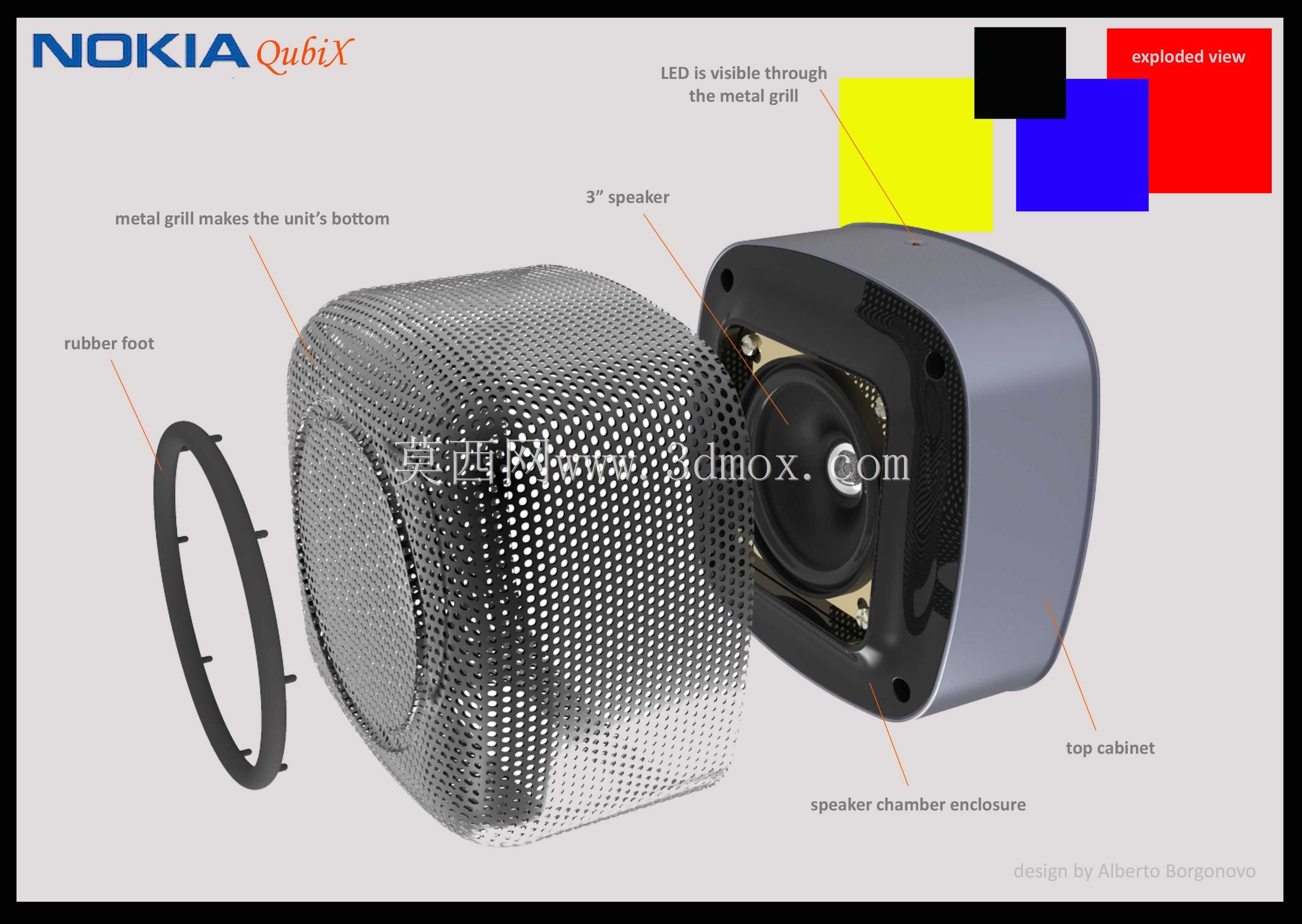

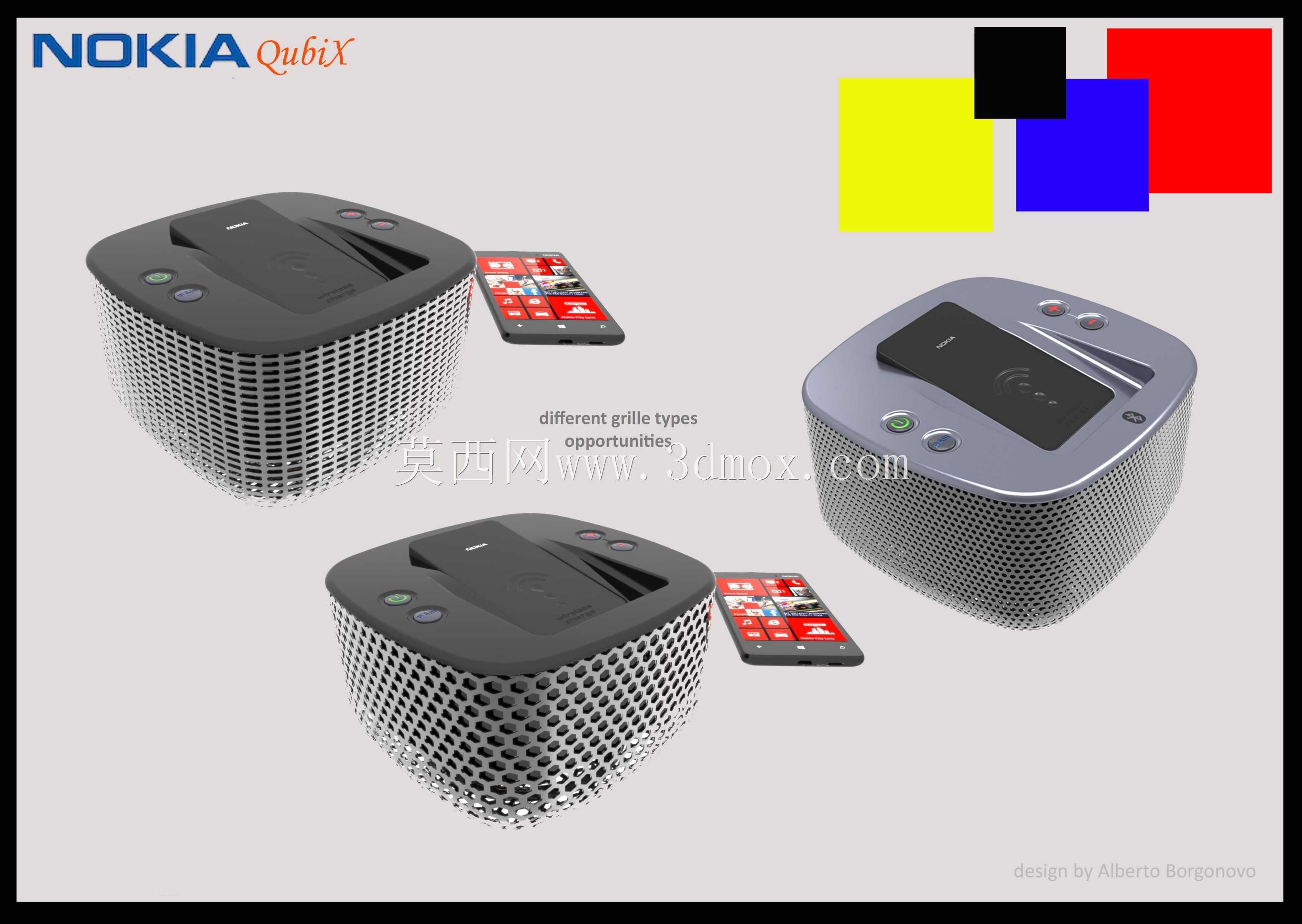

　　从拆解视图能清晰看到这款封闭式蓝牙扬声器的分层结构逻辑，外层采用带密集开孔的金属网罩作为声学前置屏障，网罩弧度经过声学仿真调校，既可以避免大音量下的网罩谐振杂音，也能对内部发声单元形成物理防护，阻挡日常使用中的灰尘、泼溅液体侵入腔体。网罩与中框的连接采用隐藏式卡扣结构，没有外露的固定螺丝，既保证了外观的整体性，也能在售后维修时通过专用工具快速拆解，不会在外观面留下撬痕。

　　发声单元采用全频内磁喇叭，固定在黑色塑胶安装支架上，支架上预留了喇叭接线的走线槽，同时设计了多个定位柱与中框的定位孔精准配合，保证喇叭的发声中心与网罩中心完全重合，避免声轴偏移带来的听感偏差。支架与腔体之间贴有一圈密封泡棉，将喇叭的前声腔与后声腔完全隔离，杜绝声短路现象，这也是封闭式扬声器保证低频下潜的核心结构要点。

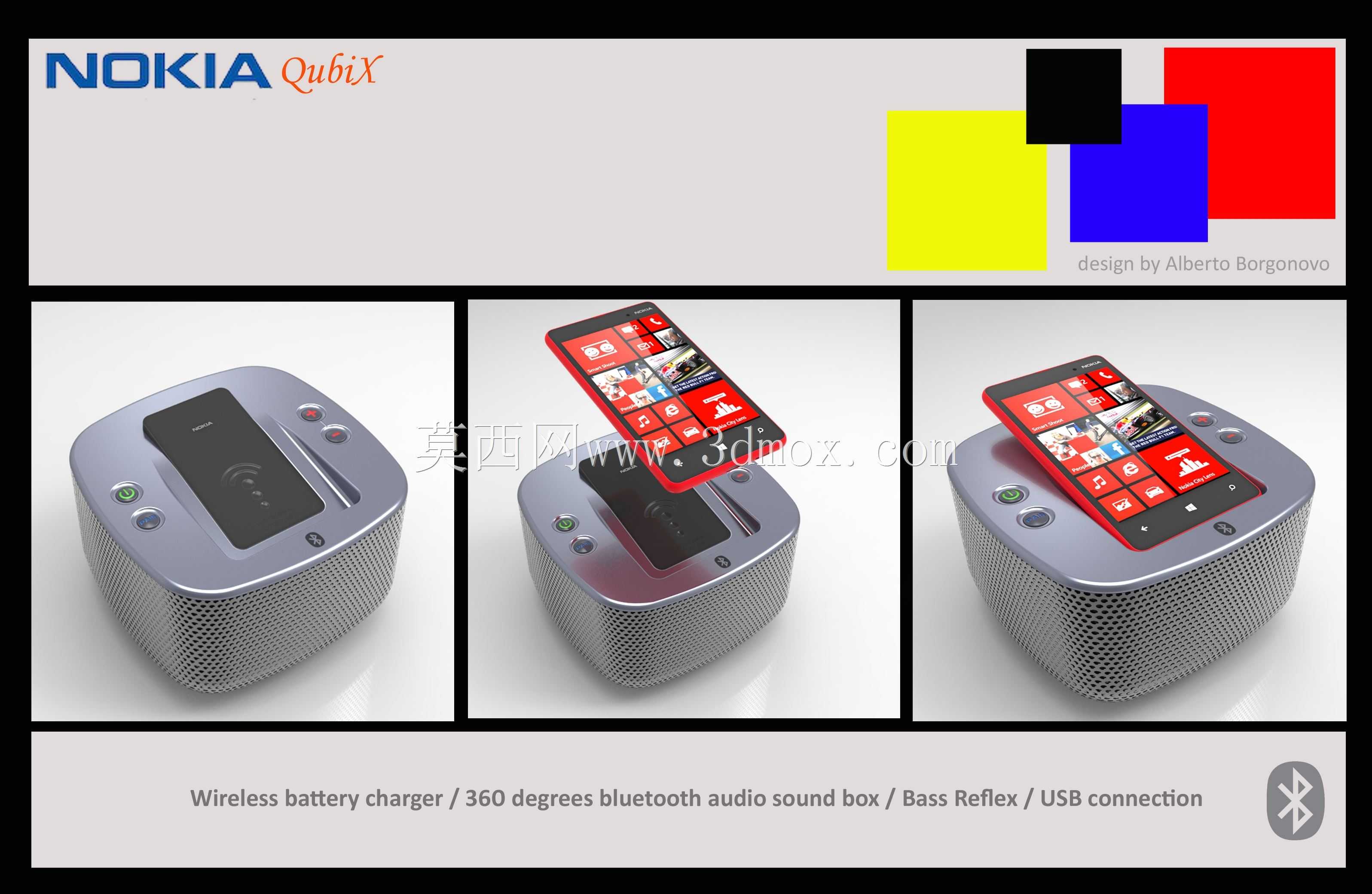

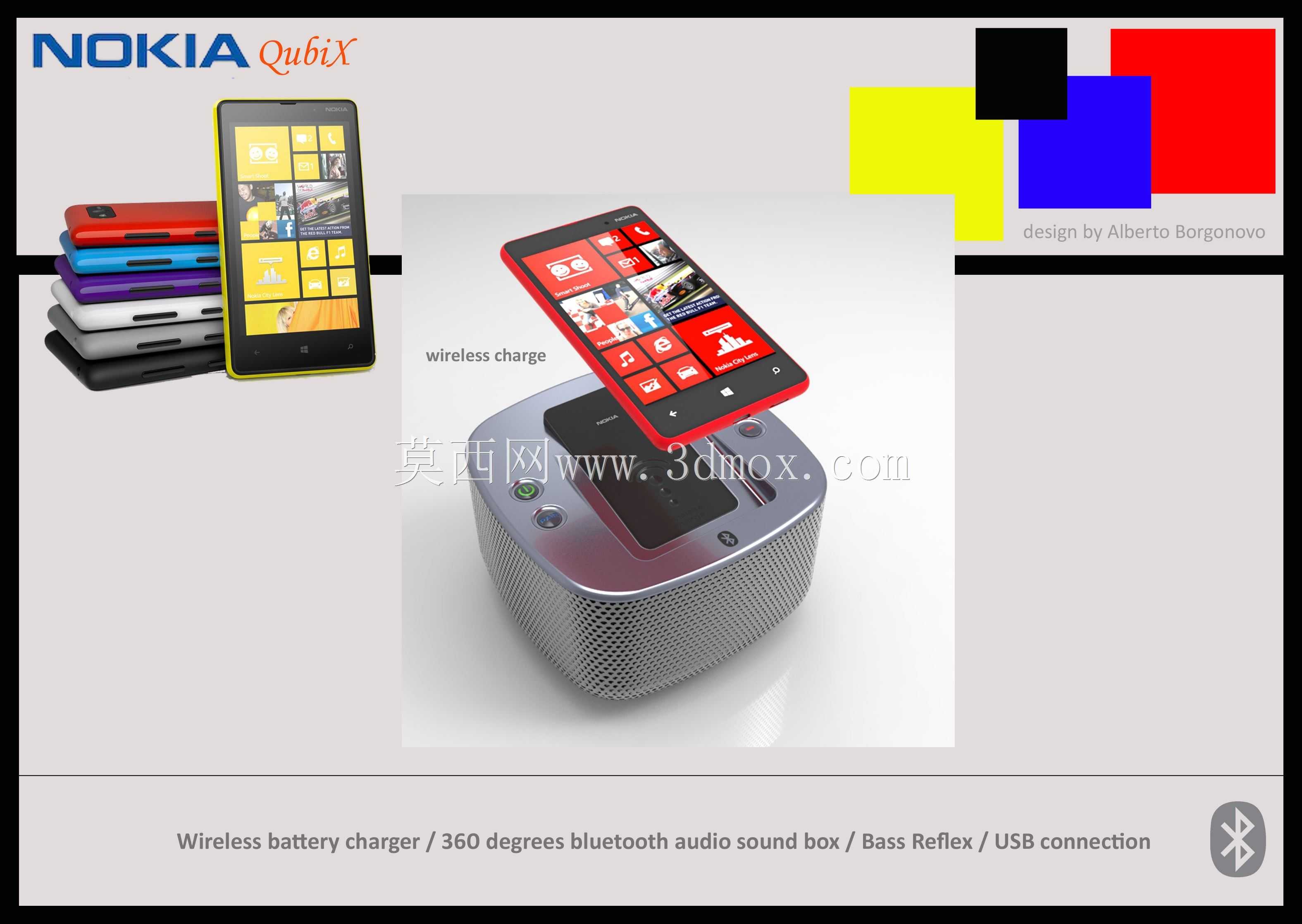

　　腔体内部的PCB板采用异形裁切设计，完全贴合中框内部的不规则空间，板载蓝牙模块、音频解码电路、充电管理电路，同时预留了无线充电接收线圈的安装位，线圈贴装在腔体顶部的内壁位置，对应手机放置的平面区域，当支持无线充电的Lumia手机放置在扬声器顶部时，可直接通过线圈完成电能传输，不需要额外插接充电线，这个设计把桌面音频设备与手机充电场景做了深度整合，减少桌面线缆的冗余。

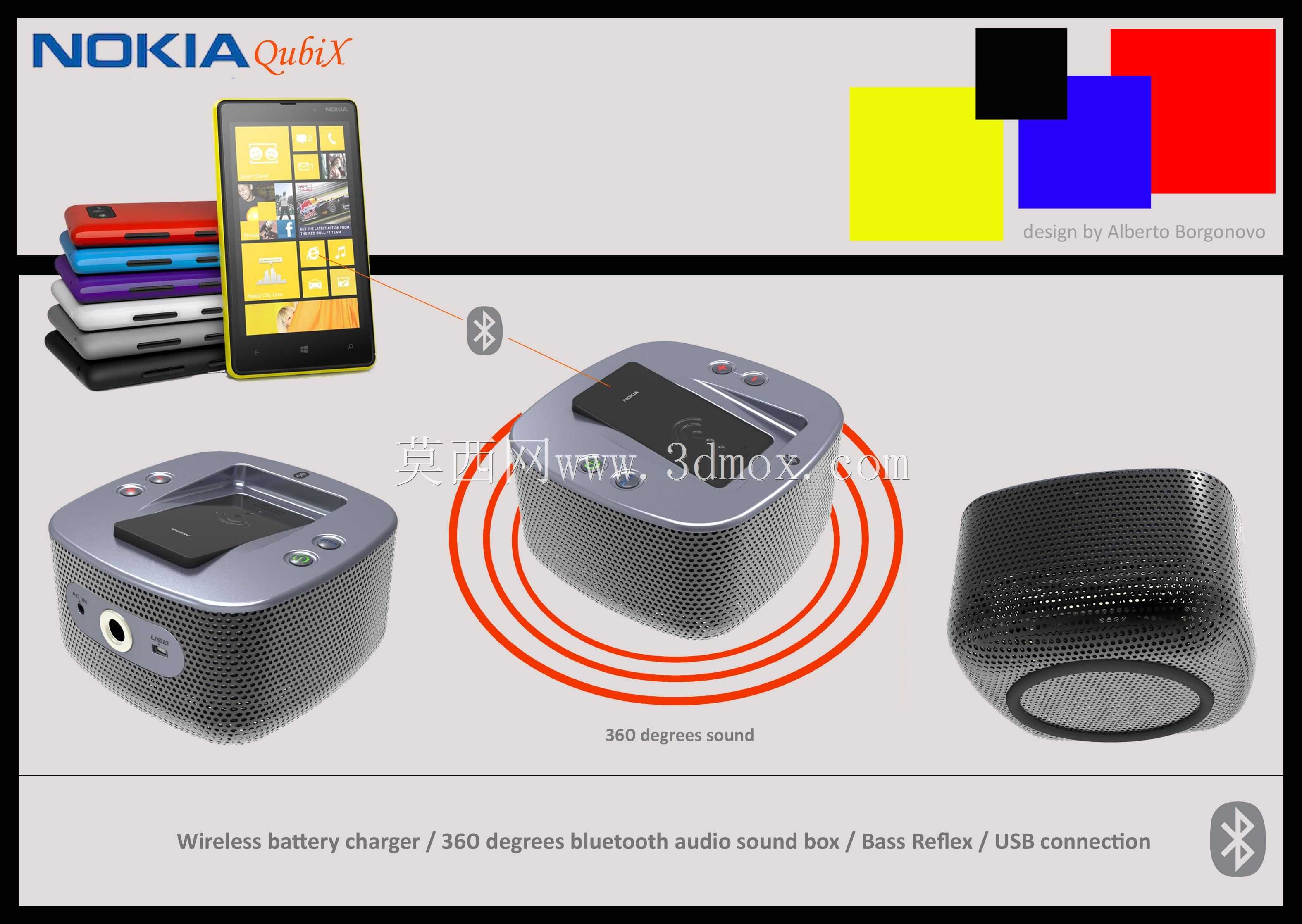

　　供电接口部分同时预留了USB接口与12V DC-IN圆孔插座，双供电设计覆盖不同使用场景：日常桌面使用时可通过USB接口连接电脑、充电宝取电，户外场景下可通过12V接口连接车载点烟器、户外移动电源供电，适配露营、车载出行等非桌面使用需求。接口位置设计在腔体背部的内凹区域，插接线材后插头不会突出于机身外轮廓，避免放置时插头与桌面挤压造成接口损坏。

　　腔体背部设计了被动低音反射管，管道的长度、开口直径经过声学计算，与腔体容积、喇叭参数做匹配，利用喇叭背部的声波辐射增强低频量感，弥补小体积封闭式扬声器低频不足的缺陷。反射管的开口朝向斜下方，避免正对桌面放置时被桌面完全封堵，同时也能减少低频反射带来的桌面共振杂音。

　　整机的控制逻辑没有设计实体按键，所有音量调节、静音、音效切换功能都通过与诺基亚Lumia手机的蓝牙连接完成远程控制，机身上仅保留了隐藏式的配对指示灯，在配对状态下才会透出微光，不会破坏外观的简洁性。机身底部设计了一圈环形硅胶防滑垫，既可以增大与放置平面的摩擦力，避免播放大音量时机身震动移位，也能垫起机身形成底部的空气流通间隙，帮助内部电路工作时的热量散出。

　　从安装边界来看，整机外轮廓做了大圆角过渡处理，没有尖锐棱角，所有内部零部件的安装公差控制在0.1mm以内，组装时按照网罩、喇叭、支架、PCB板、后盖的顺序依次装配，每个部件都有对应的防呆设计，不会出现装反、错位的问题。后盖与中框的连接除了卡扣之外，还在内部隐藏了两颗固定螺丝，进一步提升整机的结构强度，即使从桌面高度意外跌落，也不会出现壳体开裂、部件松脱的问题。
