四缸摩托发动机进气密封法兰结构设计

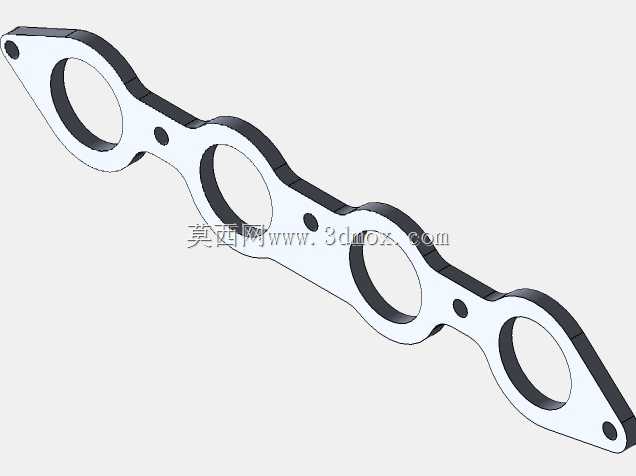

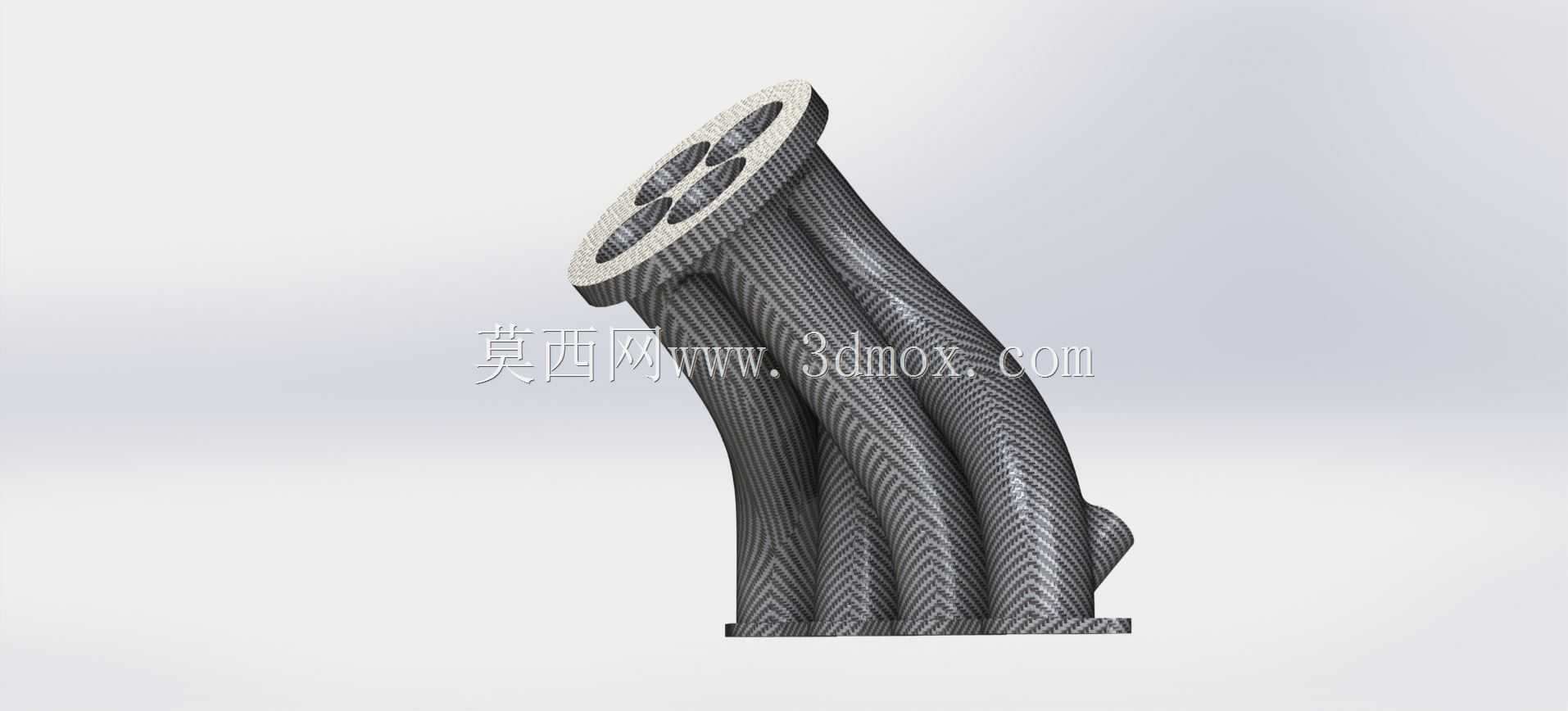

　　这款进气法兰主要适配直列四缸高转速摩托发动机的进气系统安装场景，是进气歧管与气缸盖之间的核心密封连接部件，在高负荷高转速工况下承担着密封进气道、保证各缸进气压力稳定、隔绝缸盖热量传递到进气歧管的作用，避免进气受热膨胀导致充气效率下降，同时抵消进气歧管与缸盖之间的装配公差与运行振动，防止连接部位出现漏气、渗油等故障。从结构设计来看，整体采用长条形一体化铣削成型思路，四个等距分布的大直径通孔对应四个气缸的进气道口，孔位同轴度公差控制在0.05mm以内，保证进气气流无遮挡通过，不会因为孔位偏差产生进气紊流影响各缸进气均匀性。法兰本体的厚度经过受力仿真校核，在保证螺栓锁紧后平面度不发生形变的前提下尽可能做薄，减少进气道的轴向长度，

　　降低进气阻力，同时在相邻两个进气孔之间设置了定位小孔，用于安装时快速对位，避免装配过程中法兰移位导致密封垫压偏。安装边界方面，法兰两端的安装孔位完全匹配对应机型缸盖的螺纹孔位置，孔距公差严格按照主机厂的装配要求设定，锁紧后法兰平面与缸盖进气面的贴合度达到95%以上，不需要额外涂抹密封胶即可配合密封垫实现可靠密封。在实际使用场景中，这类法兰不仅适配原厂机型的维修替换，也可以用于改装动力的进气系统匹配，针对高转速下的进气脉冲冲击，法兰的边缘做了圆弧过渡处理，避免应力集中导致的法兰开裂问题，同时法兰表面做了氧化处理，抵御进气过程中可能产生的冷凝水腐蚀，延长部件使用寿命。设计过程中重点考虑了不同批次密封垫的厚度公差适配，

　　法兰的安装孔周边做了微小的沉台设计，保证螺栓锁紧时压力均匀分布在密封垫整个接触面上，不会出现局部压力过大导致密封垫压溃，或者局部压力不足导致漏气的问题。针对四缸发动机各缸进气顺序产生的振动频率，法兰的材质选用与缸盖热膨胀系数接近的金属材料，避免冷热交替过程中因为膨胀量差异产生连接松动，在发动机从冷启动到全负荷高温运行的整个温度区间内，法兰与缸盖的连接面始终保持稳定的贴合压力，不会因为热胀冷缩出现密封失效。气流通道的边缘做了倒角处理，与缸盖进气道、进气歧管的接口平滑过渡，消除台阶带来的进气阻力，保证高速进气时的气流顺畅，提升发动机高转速区间的进气效率，对于追求动力输出的改装场景，这种平滑过渡设计可以有效降低进气阻力，提升动力响应速度。

　　法兰整体的外形轮廓避开了缸盖上的周边附件安装位置，装配时不需要调整周边的油管、线束位置，可以直接原位安装，降低维修和改装的装配难度，同时法兰的重量经过优化，在保证结构强度的前提下尽可能减重，减少发动机上部的附加重量，对车辆的重心控制也有一定帮助。
