轻型工程自卸运输车辆三维结构设计

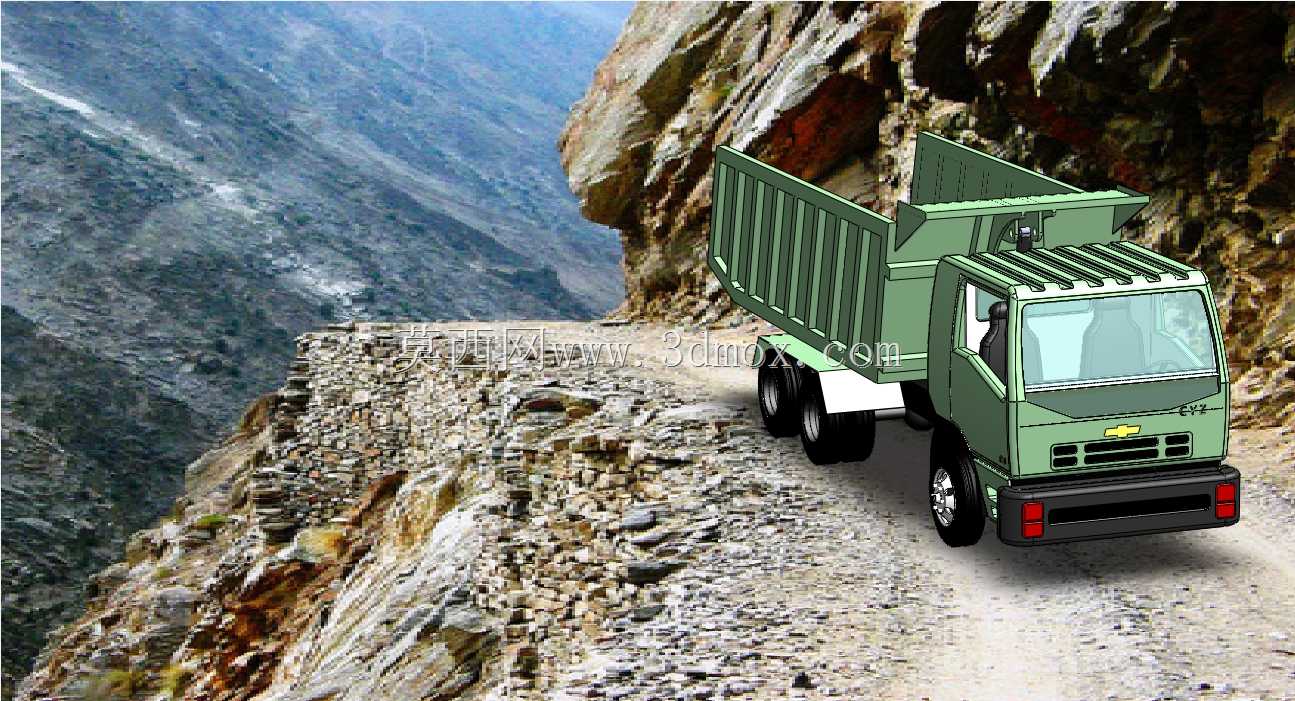

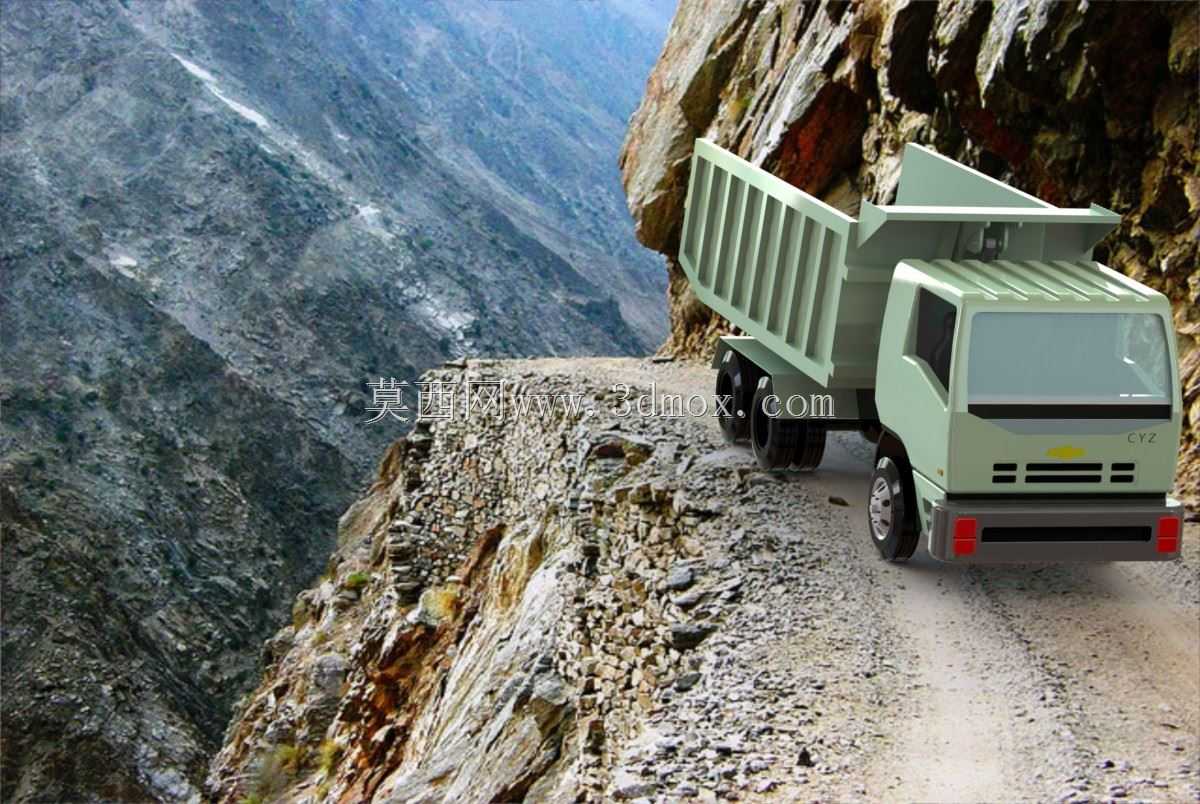

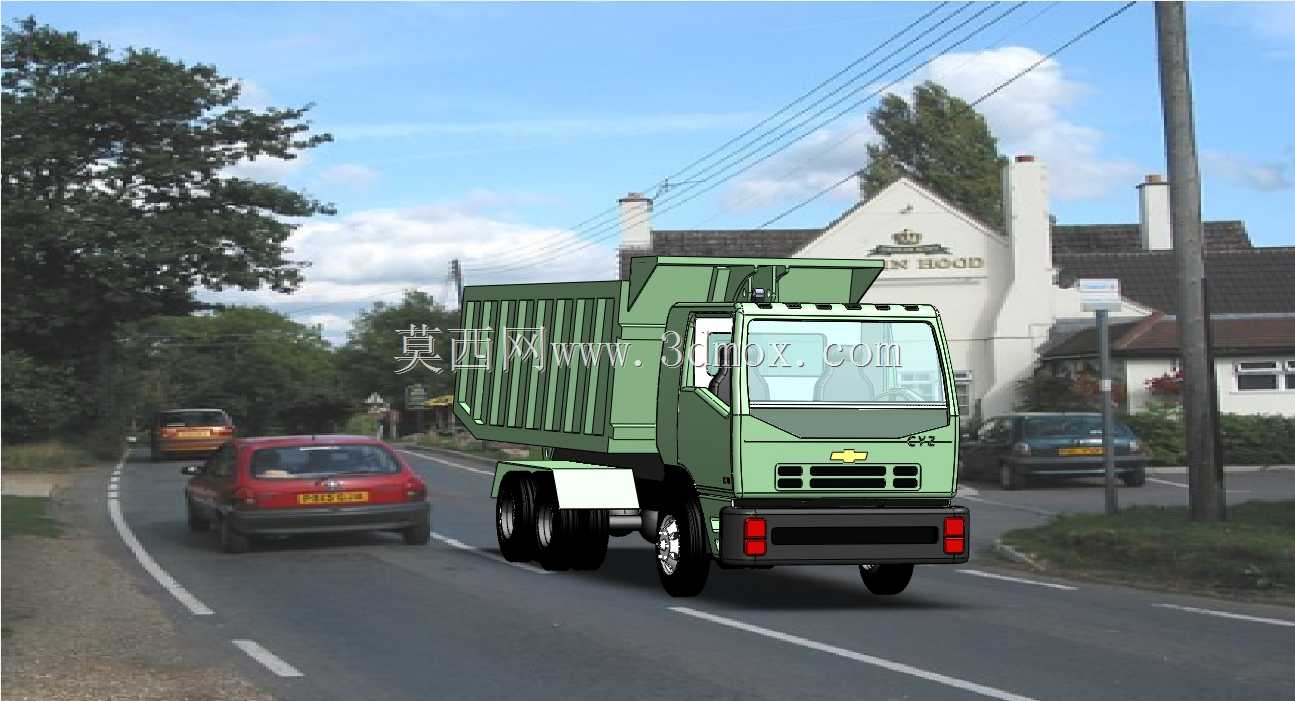

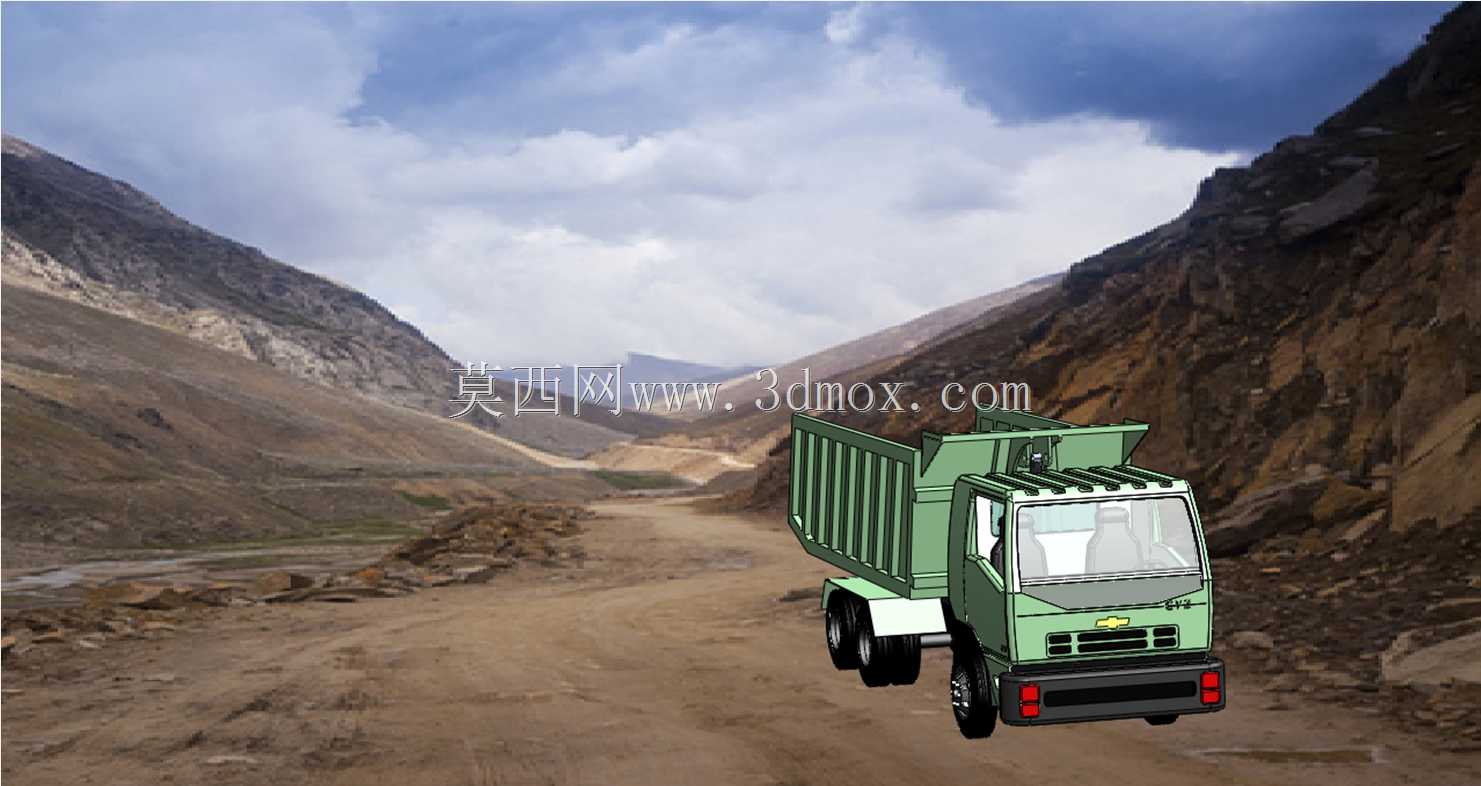

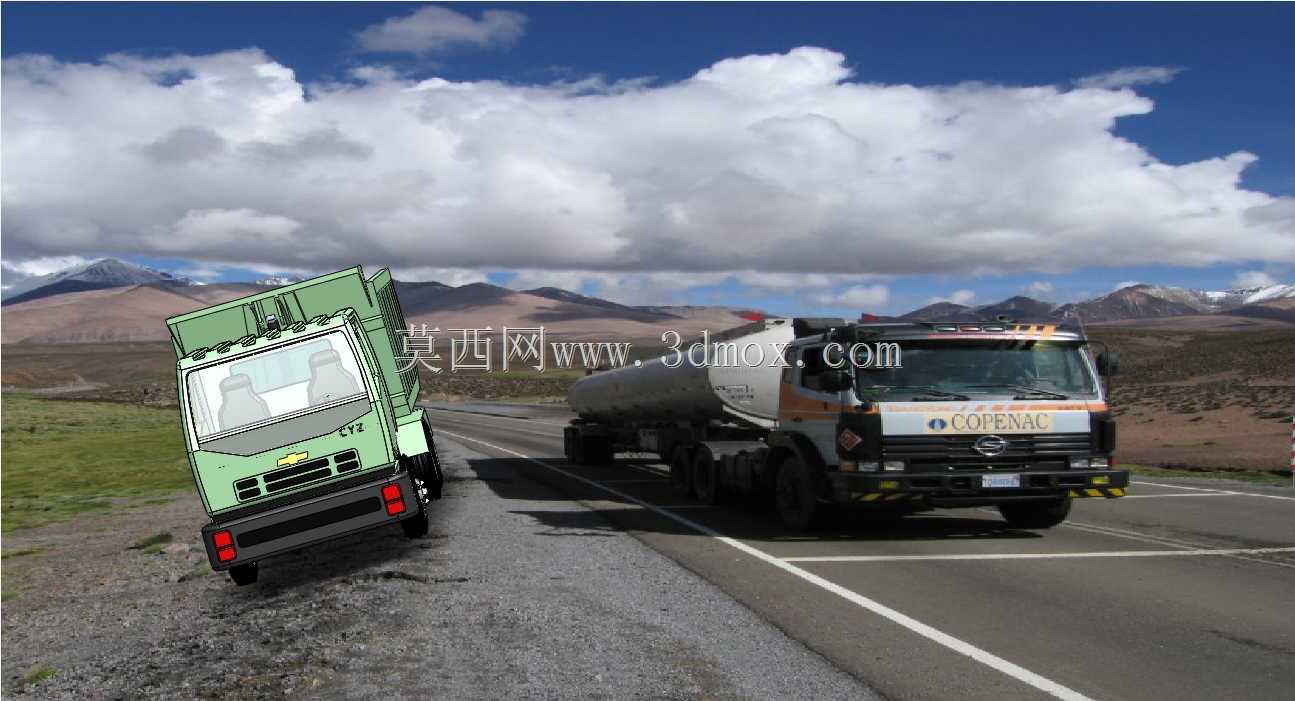

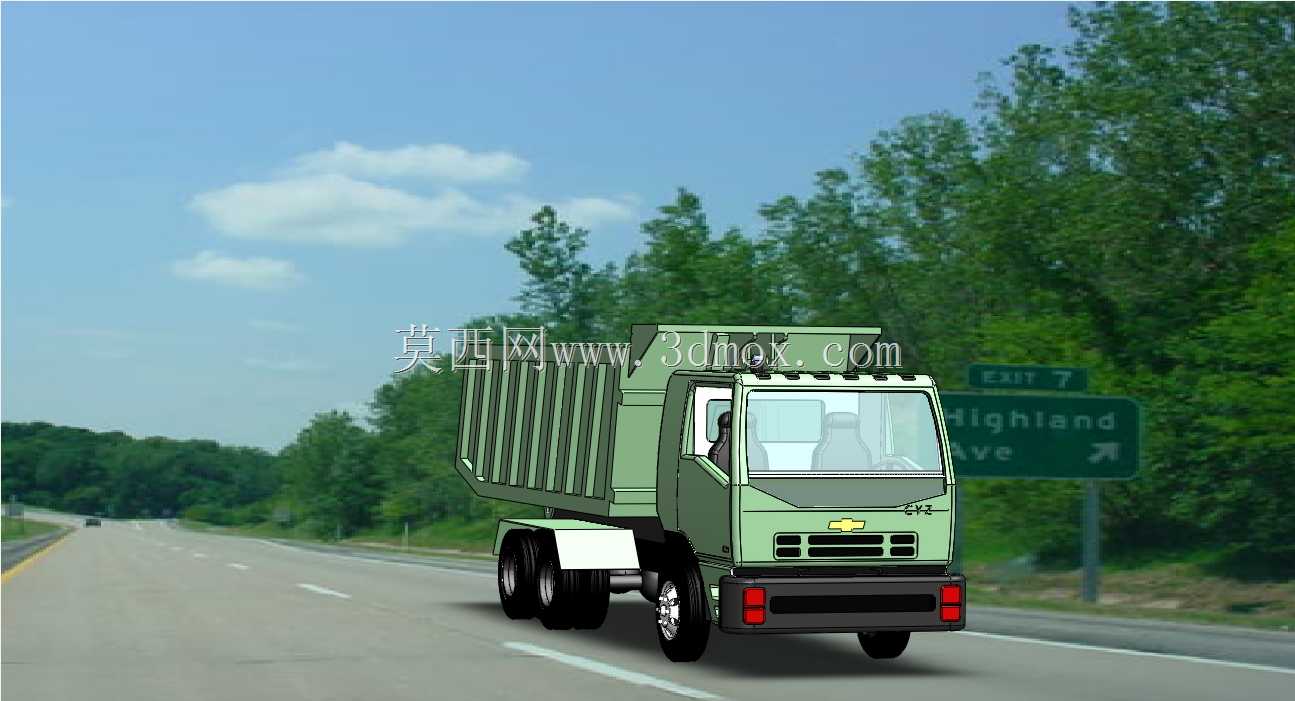

　　这款轻型自卸运输车辆的三维结构设计，首先围绕山地矿区、乡村基建、零散土石方转运这类狭窄工况的使用需求展开，区别于大型矿用自卸车的宽体设计，该车型采用短轴距平头驾驶室布局，能在宽度不足四米的盘山土路、施工便道上灵活完成转向与掉头作业，适配零散工程点之间的短驳运输需求。从实际用途来看，该车型主要承担土石方、建筑散料、矿石碎块的转运作业，货厢采用后倾翻卸料结构，无需额外配备装载辅助设备即可完成货厢内物料的自动卸载，相比普通栏板载货车辆，卸料作业效率可提升60%以上，能大幅减少人工卸料的劳动强度与作业时长。在功能特性的设计上，驾驶室采用平头短舱布局，前挡风玻璃采用大倾角设计，为驾驶员提供足够的前方视野，能清晰观察车头前方1.

　　5米范围内的路面状况，适配山地施工区域复杂的路面环境；车门采用外摆式结构，开启角度可达75度，方便驾驶员在狭窄作业区域快速上下车辆。底盘部分采用4x2驱动布局，前桥为转向驱动桥，后桥为承载驱动桥，搭配多片钢板弹簧悬架结构，能承受非铺装路面的连续颠簸冲击，后桥额定承载能力匹配货厢满载时的载荷需求，避免重载状态下底盘部件出现塑性变形。货厢部分采用矩形栏板结构，厢体侧壁采用加强筋压型设计，在控制厢体自重的前提下提升整体抗变形能力，厢体前端与驾驶室之间预留150mm的安全间隙，避免车辆急刹时货厢内物料前窜撞击驾驶室；翻转轴布置在货厢尾部下端，配合举升机构可实现最大48度的举升角度，确保粘性较大的土石方物料也能顺利滑落，不会在厢底出现残留。

　　设计思路上优先考虑了零部件的通用性，底盘的轮边结构、制动组件、驾驶室的操控部件均采用通用轻卡的成熟模块化结构，降低后续使用过程中的配件更换成本；同时对整车的安装边界做了明确的约束，整车总宽度控制在2.2米以内，总长度控制在5.8米以内，整车空载高度控制在2.5米以内，能满足乡村道路限宽、限高的通行要求，也能适配小型施工场地的进出通道尺寸。举升机构采用前置单缸直推结构，相比多缸连杆举升结构，零部件数量更少，维护点更少，举升过程的稳定性更强，举升缸的安装位置避开了底盘的传动系统与排气系统，避免高温排气对油缸密封件造成老化损伤。货厢尾部的铰接座采用加厚钢板焊接结构，与底盘大梁通过高强度螺栓连接，能承受举升卸料时的交变载荷冲击，

　　避免长期使用后铰接点出现开裂变形。驾驶室内部的操控布局按照人机工程学要求设计，换挡杆、举升操控手柄、制动踏板的布置位置都符合常规轻卡的操作习惯，驾驶员无需额外适应即可快速上手操作；前保险杠采用钢制结构，集成了前照灯、转向灯与雾灯，能在山区多雾、低光照的作业环境下提供足够的照明距离，同时钢制保险杠也能在轻度碰撞时保护车头的散热组件与驾驶室结构。轮胎选用重载型越野花纹轮胎，胎面深度达到18mm，能在泥泞、碎石路面提供足够的抓地力，避免非铺装路面行驶时出现打滑陷车的情况；轮拱位置预留了足够的跳动间隙，即使在重载状态下经过颠簸路面，轮胎也不会与轮拱、货厢底部发生运动干涉。在三维建模过程中，所有运动部件都做了运动干涉检查，包括转向轮的最大转角限位、货厢举升过程中的运动轨迹、悬架跳动时的部件间隙，确保所有部件在全行程运动过程中不会出现碰撞干涉；同时对底盘大梁的受力点做了结构加强，在举升缸安装座、后桥钢板弹簧座、货厢铰接座这些集中受力位置，都采用了双层钢板焊接结构，分散集中应力，提升整车结构的疲劳寿命。
