星型排布五缸径向动力输出结构

　　该径向动力结构采用五缸星型共面排布设计，所有气缸轴线处于同一径向平面，围绕中心曲轴呈均匀放射状布置，这类结构最早在航空活塞动力领域得到广泛应用，依托紧凑的径向布局，在相同整机排量下可大幅缩短动力单元的轴向尺寸，适配早期轻型飞机机头的狭窄安装空间，同时多缸均匀排布的结构能让曲轴周向受力更均衡，降低运转过程中的径向振动幅值，相比直列同缸数动力单元，整机重量可降低30%左右，在小功率固定翼飞行器、早期轻型装甲车辆辅助动力、小型固定式发电机组场景中均有成熟应用。

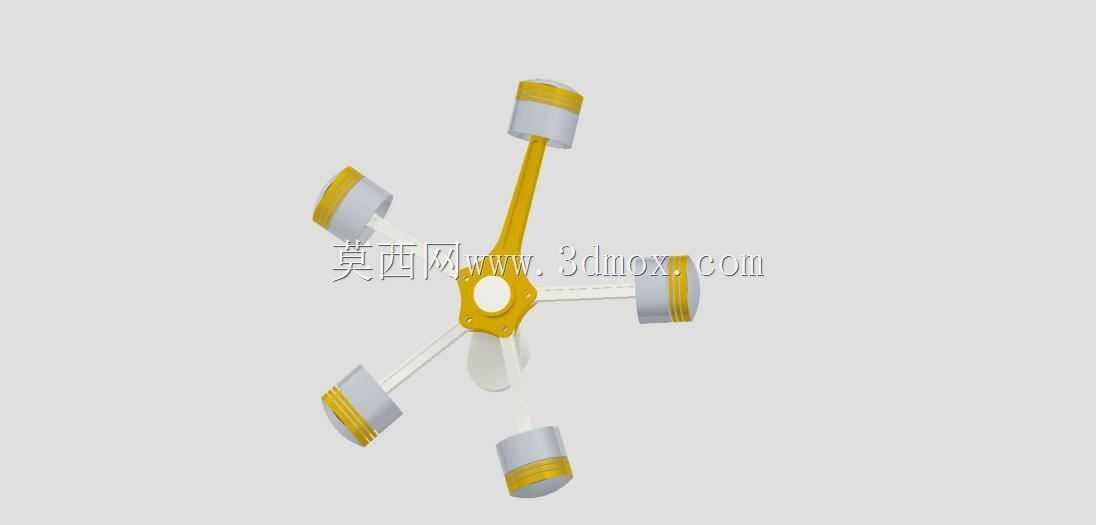

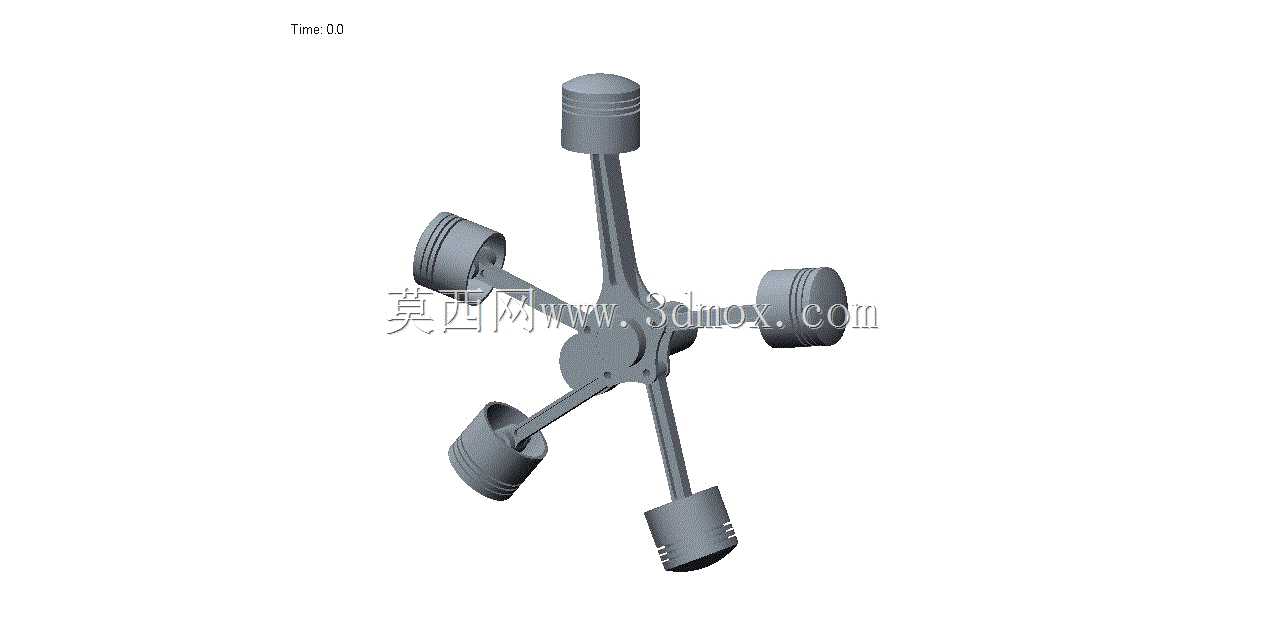

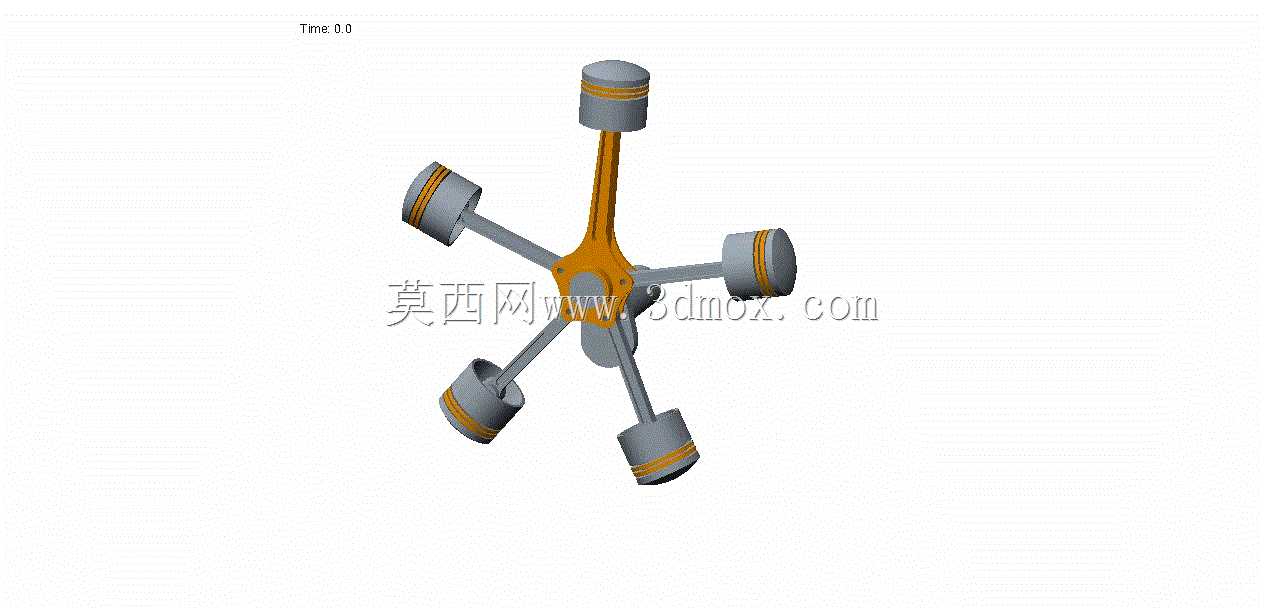

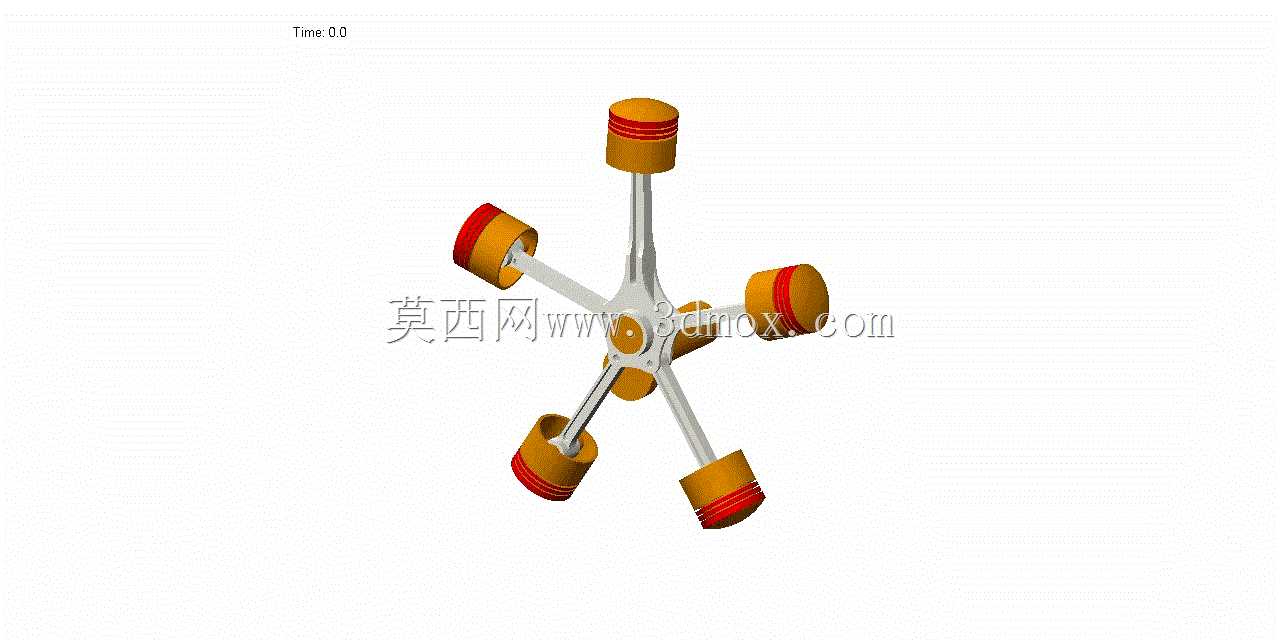

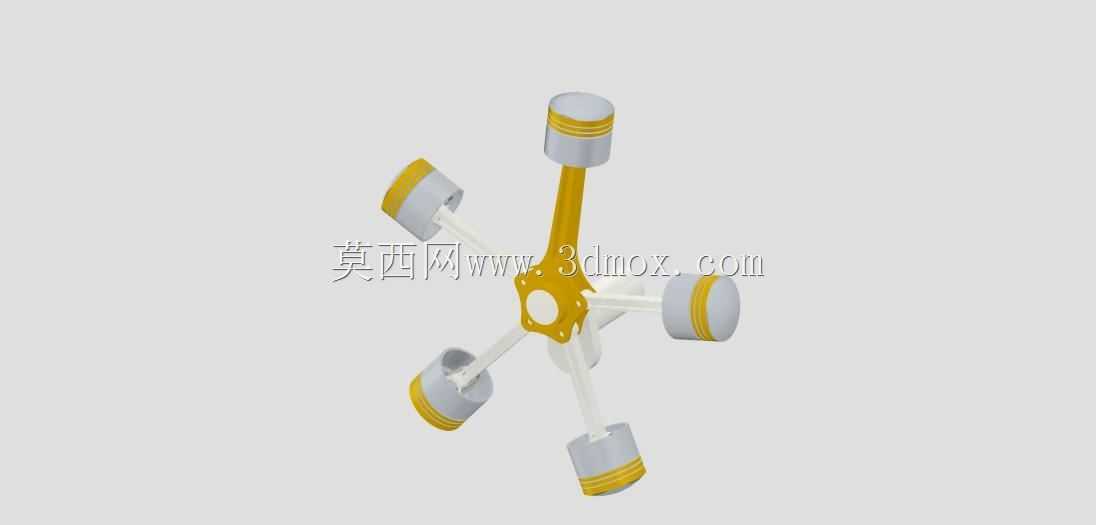

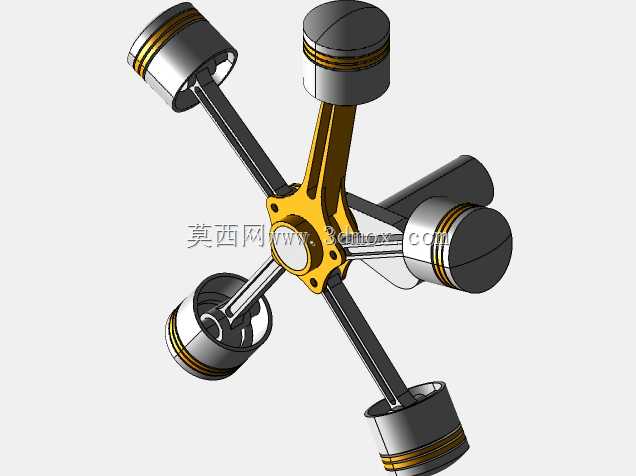

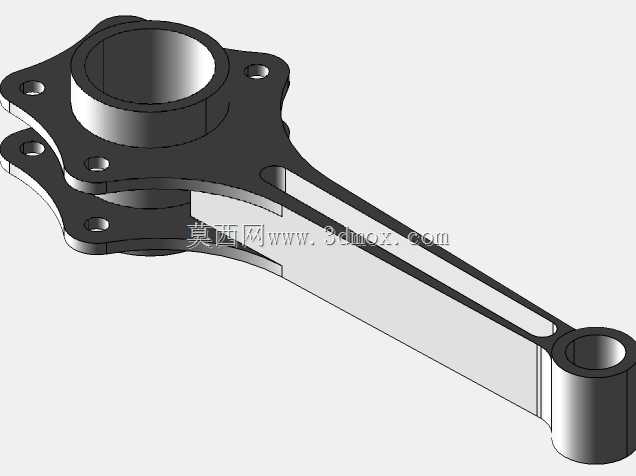

　　结构设计层面，该动力单元采用主连杆加铰接连杆的组合传动方案，避免了多缸共面时连杆无法全部直接铰接曲轴的干涉问题：其中一个气缸配置一体式主连杆，大端直接通过轴瓦装配在曲轴曲柄销上，其余四个气缸的连杆为铰接式副连杆，副连杆大端通过铰接销轴固定在主连杆大端的环形凸缘上，随主连杆同步做周向摆动，这种设计既解决了共面多杆的装配干涉问题，又能保证各活塞的运动行程一致性，将各缸压缩比差值控制在0.2以内，保障各缸做功均匀性。五缸排布的点火做功顺序采用1-3-5-2-4的间隔点火逻辑，每72度曲轴转角完成一个气缸的做功行程，相比偶数缸径向结构，奇数缸排布可避免相邻气缸连续点火带来的曲轴受力突变，让动力输出更平顺，同时主动做功冲程的活塞可直接带动相邻气缸完成压缩冲程，降低曲轴运转的转动惯量波动，减少飞轮所需的配重质量。

　　配气结构层面，该类径向动力单元采用单凸轮轴顶置配气方案，凸轮轴布置在曲轴箱前端，通过齿轮组与曲轴传动，传动比为1:2，匹配四冲程工作循环的配气正时需求，凸轮凸角分为两列分别对应进气与排气门，单个凸轮凸角可同时对应多个气缸的配气驱动，相比直列发动机每缸对应独立凸轮凸角的设计，大幅简化了凸轮轴的加工复杂度，同时降低了配气机构的运动惯量。多数同类型径向动力单元采用顶置提升式气门，通过推杆与挺柱传递凸轮驱动力，凸轮轴与曲轴反向旋转，可抵消部分曲轴转动带来的整机周向扭转振动，部分高功率版本会在每个气缸的独立曲轴箱腔室内设置单独凸轮轴，进一步提升高转速下的配气精度，这类结构对零部件加工公差要求更高，缸体与曲轴箱的同轴度公差需控制在0.02mm以内，否则会出现连杆偏磨、活塞拉缸的故障。

　　安装边界层面，该五缸径向结构的最大径向尺寸由活塞行程与连杆长度决定，以单缸排量0.2L的规格计算，整机最大径向直径约520mm，轴向长度仅210mm，安装时需预留中心曲轴的输出端连接空间，曲轴输出端采用标准花键连接结构，可匹配螺旋桨减速器、发电机输入轴等不同负载的连接接口，曲轴箱底部设置独立的润滑油回油通道，适配径向结构特殊的润滑需求，避免高转速下润滑油在离心力作用下聚集在气缸外壁，导致润滑系统供油不足。气缸采用独立风冷散热结构，每个气缸外壁设置环形散热鳍片，依托动力单元运转时的迎面气流即可完成散热，无需额外配置水冷管路与散热系统，进一步降低了整机重量与结构复杂度，适配无复杂冷却系统的轻量化动力场景。

　　实际使用中，这类径向动力结构的运转平稳性优于同缸数直列结构，由于各缸围绕中心对称布置，活塞往复运动产生的一阶、二阶惯性力可在周向相互抵消，无需额外配置平衡轴即可达到较好的振动控制水平，在小功率固定翼飞行器应用中，更低的振动水平可降低机身结构的疲劳损伤，同时提升机载设备的工作稳定性。在小型固定式发电机组应用中，这类结构的紧凑尺寸可减少机组的整体占地面积，风冷散热的特性也让其更适配野外无冷却液补充的使用场景，维护时仅需定期检查气缸散热鳍片的清洁度、调整气门间隙即可，维护复杂度低于同功率水冷直列动力单元。
