巴哈赛车底盘前悬总成结构设计

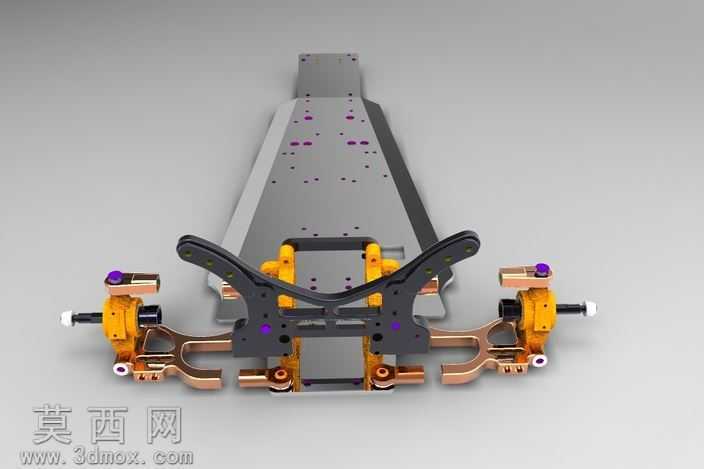

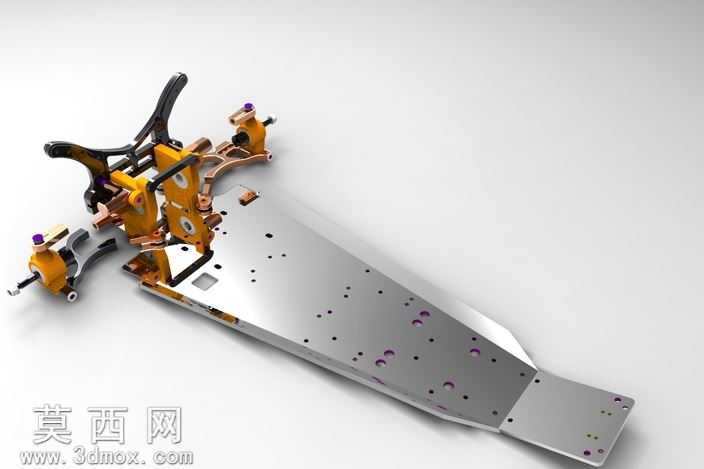

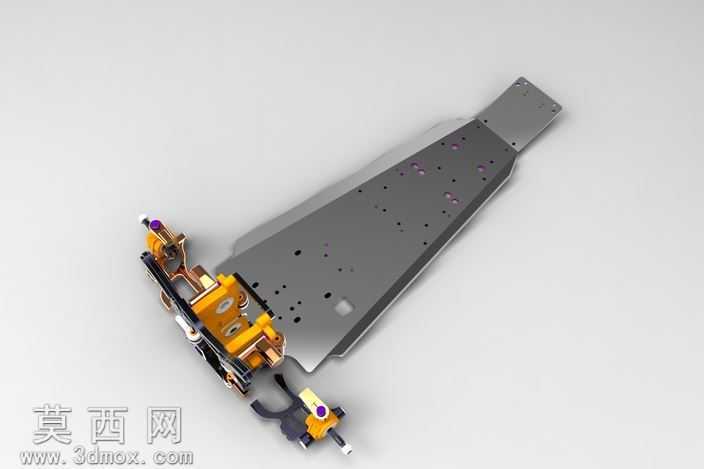

本作品为巴哈越野赛车的底盘前悬集成结构三维建模成果，建模过程中严格遵循巴哈赛事的整车设计规范，从结构合理性、装配精度、轻量化需求三个核心维度展开设计。建模阶段先完成基准坐标系搭建，以底盘主安装板的纵向中心面为对称基准，依次绘制主承力底板的轮廓草图，通过拉伸、切除特征完成底板上的安装孔位、减重孔、定位槽的细节构建，所有孔位的位置公差均按照实际装配需求预留合理间隙，避免后续装配出现干涉问题。前悬部分的摇臂、转向节、减震安装座等构件，分别采用独立零件建模后完成虚拟装配，对摆臂的铰接点位置、转向拉杆的运动行程进行运动仿真校验，确保转向过程中各构件无运动干涉，悬挂跳动行程符合越野路面的通过性要求。材质渲染阶段，主承力底板采用拉丝铝合金材质，还原金属板材的哑光金属质感与表面拉丝纹理，突出结构的金属强度属性；悬挂摇臂、安装支座等受力构件采用阳极氧化橙黄色金属材质，区分不同功能模块的同时，强化视觉层次；铰接销轴、紧固件采用亮面镀铬材质，还原标准五金件的金属光泽；手柄类操控构件采用黑色磨砂橡胶材质，模拟防滑握持的表面触感。整体渲染采用影棚级柔光布光，通过主光、辅光、轮廓光的多光源搭配，清晰呈现各构件的装配关系、棱角细节与材质差异，阴影过渡柔和自然，完整展现结构的空间布局。设计思路上，优先保障底盘主结构的刚性，底板采用变截面流线型设计，在降低整车风阻的同时，通过合理布置的减重孔在不损失结构强度的前提下降低整体重量；前悬构件采用模块化安装设计，所有功能组件均通过定位孔与底板连接，便于后期的维护更换与参数调校；铰接位置均预留轴承安装位，保障运动构件的转动顺滑度，整体结构兼顾赛事竞技的强度需求与越野场景的可靠性要求，可直接用于后续的工程出图、仿真分析与实物加工参考。
