巴哈赛车底盘总成三维结构设计

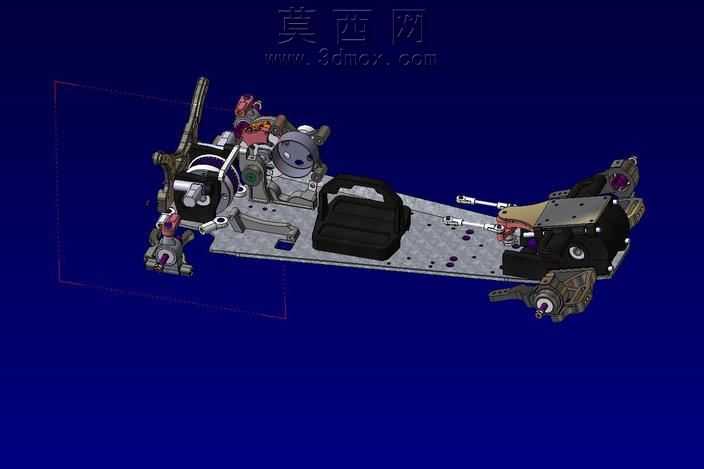

本作品为巴哈越野赛车底盘总成的三维参数化建模成果，建模过程严格遵循巴哈赛事的整车设计规范，以真实参赛车辆的底盘布局为参考完成全结构还原。建模阶段首先搭建基准坐标系，依据整车轴距、轮距、离地间隙等核心参数绘制骨架草图，对底盘主承载板采用薄壁特征建模，还原板件上的减重孔、安装定位孔、线束过孔的精确位置与尺寸，保证主承载结构的强度设计逻辑与实车一致。针对底盘上集成的各子系统，分别完成独立建模后按装配约束完成总装：前悬部分还原了双叉臂结构、转向节、减震器安装支座、转向拉杆的连接关系，清晰呈现转向轮的跳动行程限位结构；中部区域还原了座椅安装位、电池固定支架、控制模块安装座的布局，兼顾驾乘空间与部件安装的合理性；后悬部分还原了后摇臂、传动系统安装位、后减震固定点、动力单元连接支架的结构，准确表达后轮驱动的动力传递路径布局。材质渲染阶段针对不同部件匹配对应材质属性：主承载车架板件赋予磨砂金属材质，还原铝合金或钢制冲压板件的表面质感；减震器弹簧赋予弹簧钢材质，橡胶衬套、轮胎部件赋予哑光橡胶材质，线束、密封件赋予柔性塑料材质，座椅部件赋予防滑织物材质，各类紧固件赋予镀锌金属质感，通过材质区分清晰呈现不同部件的功能属性。结构设计上充分考虑巴哈赛车的越野工况需求，底盘整体采用低重心布局，前后悬挂的安装点位置经过参数校核，保证行驶过程中的轮距变化、倾角变化符合越野操控要求，各部件之间预留了足够的装配间隙与维护空间，安装孔位均做了翻边强化设计，对应实车制造中的冲压强化工艺，避免应力集中导致的结构失效。整体模型装配层级清晰，各子部件可单独拆分查看，完整呈现了巴哈赛车底盘从主承载结构到各附属安装位的全部设计细节，能够直观展示越野赛车底盘的布局逻辑与结构设计思路。
