FG巴哈离合器制动支撑结构三维设计

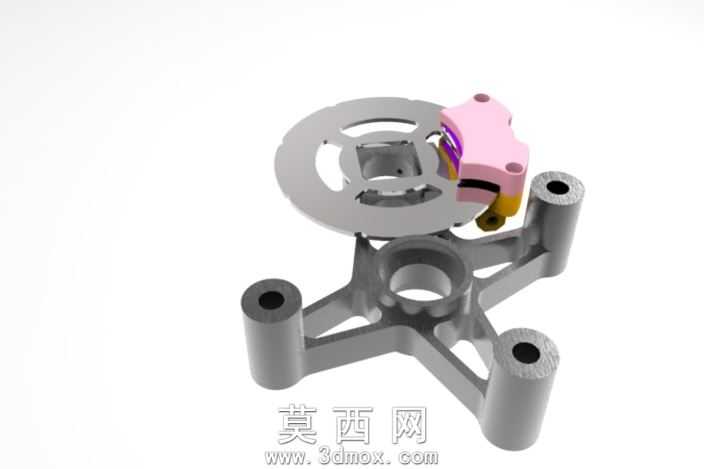

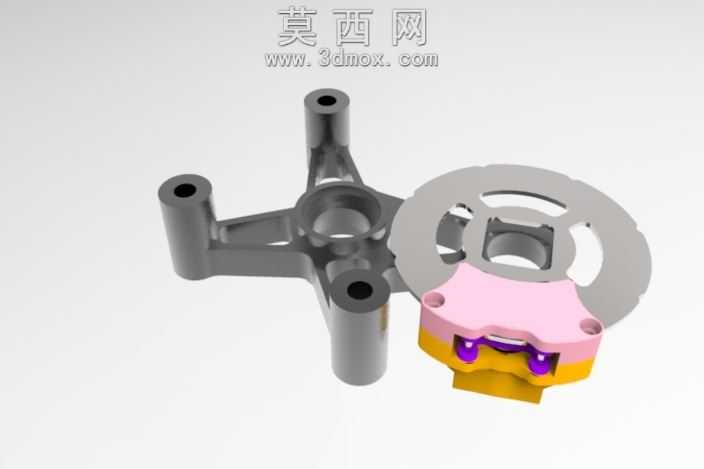

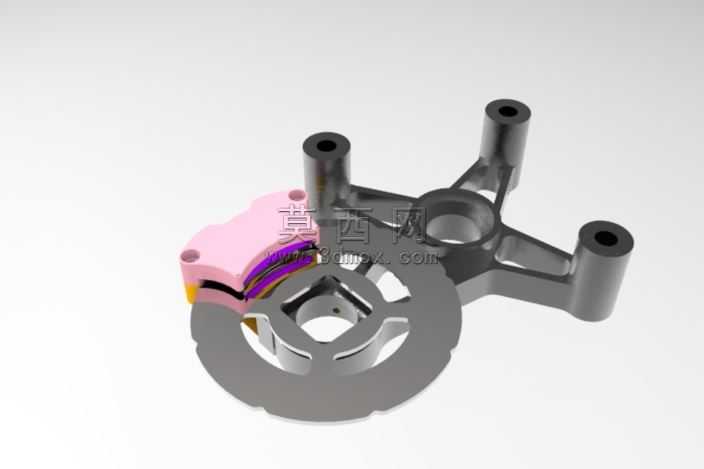

本作品为适配巴哈赛车传动系统的离合器制动支撑结构三维模型，建模过程严格遵循机械设计规范与巴哈赛事零部件的实际使用需求，在三维建模阶段首先完成核心功能基准的搭建，以离合器与制动组件的安装同轴度为核心约束，先绘制支撑主体的二维轮廓草图，对安装孔位、承载面、避让槽的尺寸进行精准标定，确保各安装位的公差匹配离合器、制动模块的装配要求，避免后续装配出现干涉问题。建模过程中对支撑结构的壁厚进行了合理优化，在保证结构强度满足传动冲击载荷要求的前提下，尽可能去除非承载区域的冗余材料，实现零部件的轻量化设计，适配巴哈赛车对零部件重量控制的严苛要求。模型的结构设计充分考虑了实际装配的便利性，在支撑件与传动壳体的连接位置设计了定位止口，能够在装配时快速完成定位，降低装配调试的难度；针对离合器工作时的散热需求，在支撑结构的非承载区域设计了错落的通风导流槽，能够引导行驶过程中的气流穿过离合器周边区域，带走离合器频繁结合产生的热量，避免高温导致的离合器片磨损加剧问题；同时在制动组件的安装位置设计了加强筋结构，筋位走向与制动时的受力方向保持一致，能够有效分散制动过程中产生的冲击载荷，避免支撑结构在高频制动工况下出现应力集中导致的变形或断裂。材质渲染阶段根据零部件的实际使用场景赋予对应的材质属性，主体支撑结构采用高强度铝合金材质，渲染时还原铝合金表面阳极氧化后的细腻磨砂质感，安装螺栓等紧固件赋予镀锌钢材的金属光泽，橡胶缓冲垫则还原橡胶材质的哑光弹性质感，通过不同材质的区分清晰展现各部分的结构功能与装配关系。整个模型的结构逻辑清晰，各特征的建模顺序遵循机械加工的工艺逻辑，从毛坯成型到机加工的孔位、槽位特征依次构建，既保证了模型的外观还原度，也能够直接导出工程图用于后续的加工制造，同时模型预留了通用的格式接口，可适配不同三维软件的装配需求，能够直接导入巴哈赛车整车传动系统的装配模型中完成整体匹配验证，帮助设计人员快速校验离合器与制动模块的安装位置、运动间隙是否符合设计要求，缩短传动系统的研发调试周期。
