铅脊成型用栅格结构铸造模具

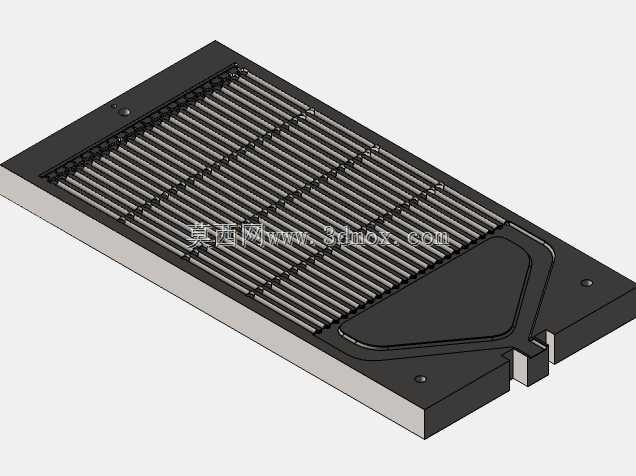

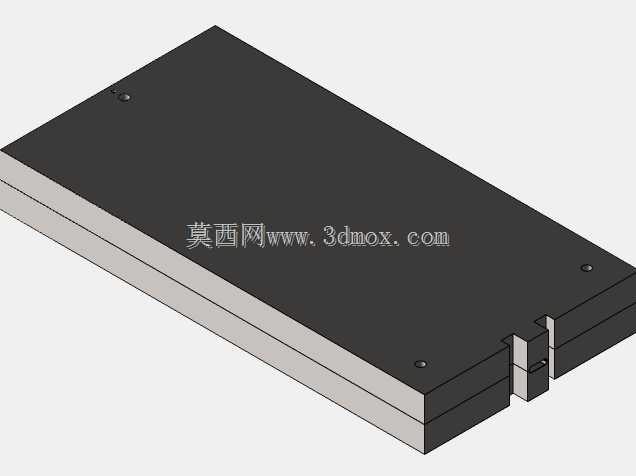

　　在铅酸蓄电池极板栅架的批量生产环节，这类铅脊铸造模具是核心成型工装，直接决定铅脊构件的尺寸精度、成型致密度与批量生产的一致性，区别于普通砂型铸造的粗放结构，这套模具针对铅合金低压铸造的工艺特性做了全流程适配。从实际生产场景来看，铅脊作为蓄电池极板的导电支撑骨架，需要同时满足导电均匀性、结构强度与耐腐蚀性要求，模具的型腔排布直接对应铅脊的栅格筋条结构，每一条筋条的型腔宽度、深度都经过工艺校核，避免铅液充型过程中出现冷隔、缺料或者缩孔缺陷。模具本体采用分体式模框结构，合模面的定位销孔设置在模体边角位置，合模时的贴合间隙控制在0.02mm以内，防止铅液充型压力下出现飞边毛刺，减少后续铸件的修整工作量。模体一侧设置的异形型腔区域，

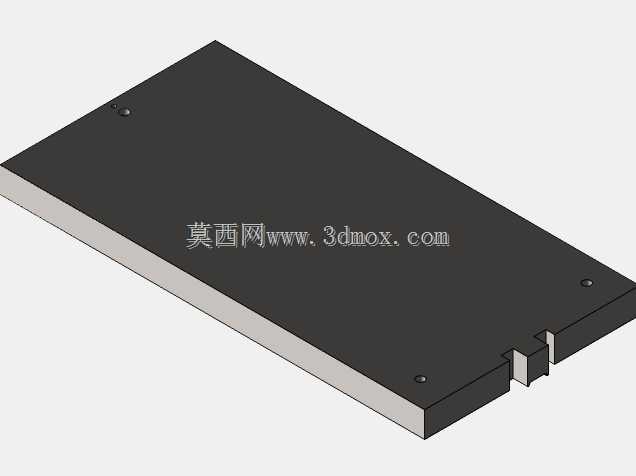

　　对应铅脊的汇流排连接端，这个区域的型腔做了圆弧过渡处理，避免铅液在转角处出现紊流卷气，同时保证成型后的汇流连接端有足够的结构强度，能够承受后续极板组装过程中的焊接应力。模具的排气槽沿着每一条栅格型腔的末端排布，槽深控制在0.1mm以内，既可以在铅液充型时快速排出型腔内的空气，又不会让铅液渗入排气槽形成额外飞边。从安装边界来看，模具的外形为矩形板式结构，模体厚度适配常用的铅合金铸造机的模架安装尺寸，边角的安装沉孔位置与通用铸造设备的装夹点位完全匹配，不需要额外做转接工装就可以直接上机使用。模体表面的栅格型腔采用等距排布设计，筋条型腔的间距严格对应铅脊的设计导电间距，保证每一根成型后的铅脊筋条都能均匀承载电流，

　　避免蓄电池使用过程中出现局部电流过大导致的极板腐蚀加速问题。在设计思路上，这套模具充分考虑了铅液的流动特性，进浇口设置在汇流排型腔的中心位置，铅液进入型腔后可以沿着栅格筋条的方向均匀分流，充型路径长度差控制在15%以内，保证所有筋条型腔几乎同时完成充型，避免远端筋条因为铅液降温过快出现充型不满的问题。模具的冷却水道沿着型腔下方均匀排布，水道距离型腔表面的距离保持一致，保证铸件成型后冷却速度均匀，不会因为局部冷却速度差异导致铅脊出现变形或者内应力，成型后的铸件平面度可以控制在0.1mm/m以内，满足后续极板涂膏工序的平面度要求。模体的分型面做了微倒角处理，开模时可以减少铸件与型腔壁的粘附力，配合设备的顶出机构可以顺利完成铸件脱模，

　　不会出现筋条断裂或者型腔粘料的问题，有效提升批量生产的连续作业效率。针对铅合金铸造过程中模具容易出现热疲劳的问题，模体材料选用热作模具钢，型腔表面做了氮化处理，表面硬度达到HRC48以上，可以承受长期冷热循环下的表面磨损与热疲劳裂纹，延长模具的连续使用寿命，减少生产过程中的模具维护频次。在实际生产验证中，这套模具的单模成型周期可以控制在20秒以内，成型后的铅脊铸件尺寸一致性好，栅格筋条的厚度偏差不超过0.05mm，不需要额外的尺寸修整就可以直接进入下一道极板加工工序，有效降低生产过程中的废品率。模具的边角位置设置了溢料槽，充型过程中多余的铅液会进入溢料槽，不会在分型面处形成大面积飞边，后续清理时只需要去除溢料口的少量凝料即可，大幅降低铸件后处理的人工工作量。
