手持式双杆电动搅拌混音设备结构模型

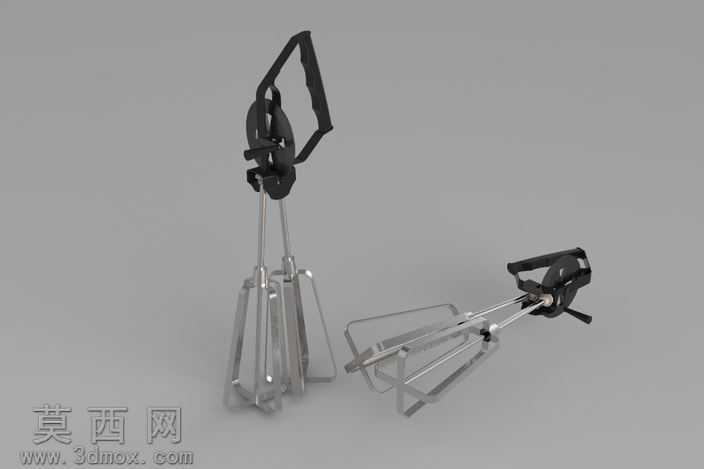

本模型为手持式双杆电动搅拌混音设备的三维结构模型，建模阶段采用SolidWorks完成全参数化零件建模与装配约束搭建，首先对设备的握持手柄、传动壳体、双输出轴、笼式搅拌头四大核心模块进行独立零件绘制，严格遵循手持工具的人机工程尺寸比例，握持区域的弧度贴合手掌自然握持形态，壳体部分做了圆角过渡处理避免尖锐棱角，传动区域预留了电机安装位与齿轮传动的装配间隙，保证各零件装配后无干涉问题。渲染阶段采用哑光工程塑料材质制作手柄与壳体部分，还原手持电动工具常用的ABS外壳质感，金属搅拌杆与搅拌头采用拉丝不锈钢材质，调整金属材质的反射粗糙度参数，还原金属构件的哑光金属光泽，场景采用中性灰色背景布光，通过三点布光法突出设备的结构层次，分别呈现设备直立放置与倾斜放置的两种展示角度，清晰展现搅拌头的笼式框架结构。结构设计上采用双搅拌杆同步输出的结构，相比单杆搅拌设备能够大幅提升搅拌混合效率，笼式搅拌头的多根金属支杆呈放射状排布，搅拌过程中能够形成多维度的物料扰流，避免搅拌死角，手柄与传动壳体的连接部位做了加强筋结构设计，提升设备长时间高负载工作下的结构强度，传动输出轴与搅拌杆采用快拆式连接结构，方便用户根据不同搅拌物料更换对应规格的搅拌头。设计思路围绕便携性与实用性展开，整体结构紧凑重量分布均衡，握持时重心靠近手柄位置，降低长时间手持操作的疲劳感，所有外露的连接部位均做了隐藏式螺丝孔设计，兼顾外观整体性与结构装配的可靠性，模型完整还原了设备的所有外部结构与关键内部装配关系，可用于手持搅拌设备的结构参考、产品展示以及相关教学演示使用。
