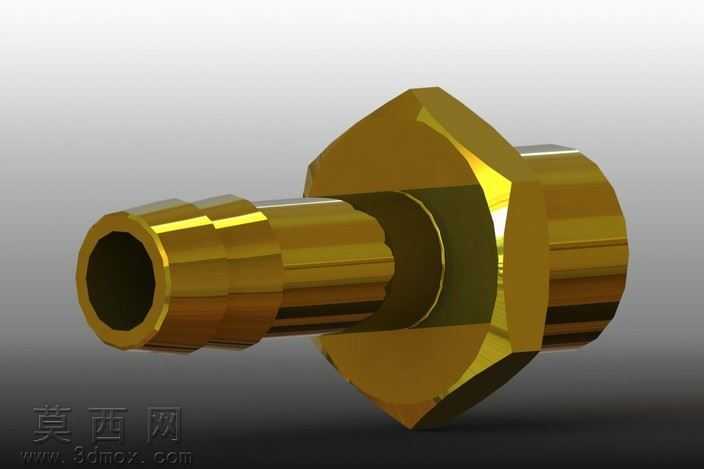

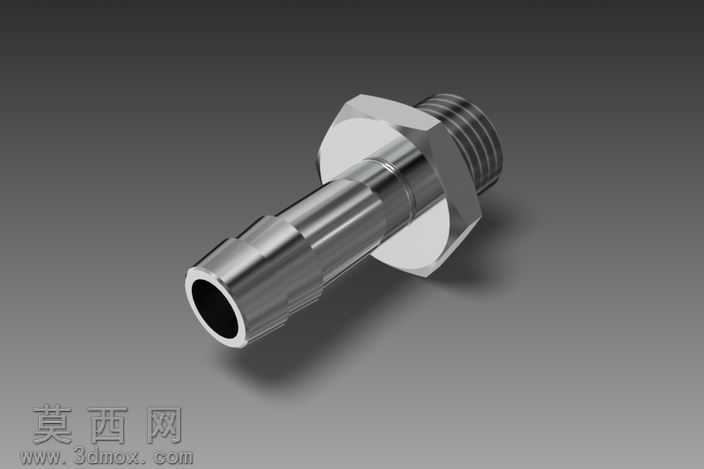

1/4规格外螺纹六角软管接头三维设计

本作品为1/4规格外螺纹六角软管接头的三维建模设计成果，建模阶段严格遵循机械管路连接件的通用设计规范，首先通过草图绘制精准勾勒接头各段的截面轮廓：外螺纹段严格匹配1/4规格管螺纹的牙型参数、螺距与有效螺纹长度，保证与对应内螺纹部件的装配兼容性；中部六角拧动段按照标准紧固件的对边尺寸、对角尺寸设计，预留足够的扳手夹持空间，同时做了棱边微小倒角处理，避免装配操作时划伤操作人员；尾部软管插接段设计有多道环形倒刺结构，每道倒刺的倾角、高度与间距都经过反复校核，确保软管插入后可形成可靠的轴向锁紧与径向密封，防止管路通液通气时出现软管脱落、介质泄漏的问题。建模过程中采用参数化设计逻辑，将接头各段的长度、直径、螺纹参数、倒刺尺寸都设置为可调整参数，方便后续根据不同管路压力、不同软管壁厚需求快速调整模型尺寸，无需重新绘制整体结构。材质渲染阶段选用金属不锈钢材质，还原五金接头的金属质感，对接头表面做了亚光金属处理，六角面、螺纹牙顶、倒刺边缘做了细微的高光处理，真实呈现机加工金属零件的表面质感，同时通过环境光影调整，清晰展现接头各段的结构层次，让观看者可以直观分辨螺纹段、六角夹持段、软管插接段的结构分界。结构设计上充分考虑实际使用场景的需求，接头内部流道做了等径平滑过渡设计，没有突兀的变径台阶，可有效降低管路内部的介质流动阻力，减少流道内的紊流与压力损失；接头各段的衔接位置都做了圆角过渡处理，避免应力集中问题，提升接头在承压工况下的结构强度，防止长期使用过程中衔接位置出现开裂失效。整体建模过程严格控制特征数量，删除不必要的冗余参考特征与辅助几何，模型曲面连续无破面，各特征之间的父子关系清晰合理，可直接导入各类三维软件进行装配干涉检查、工程图导出，也可用于后续的有限元承压仿真分析、3D打印样件验证，完全满足机械管路设计、产品选型展示、加工生产参考等多场景的使用需求。
