一体化四旋翼飞行器机架结构设计方案

项目分类:无人机 发布时间:2021-11-27 ID:422302
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案
  • 一体化四旋翼飞行器机架结构设计方案

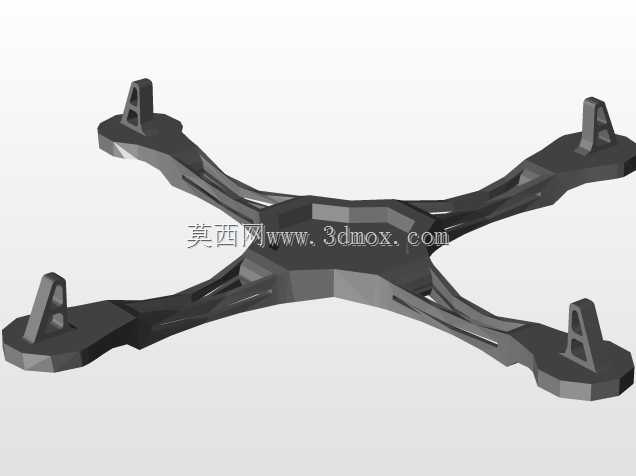

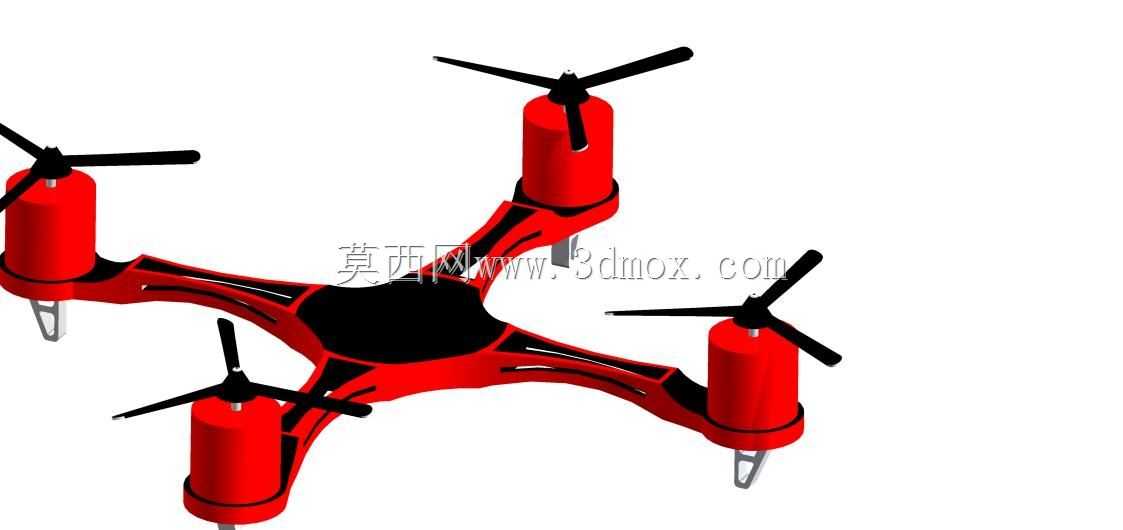

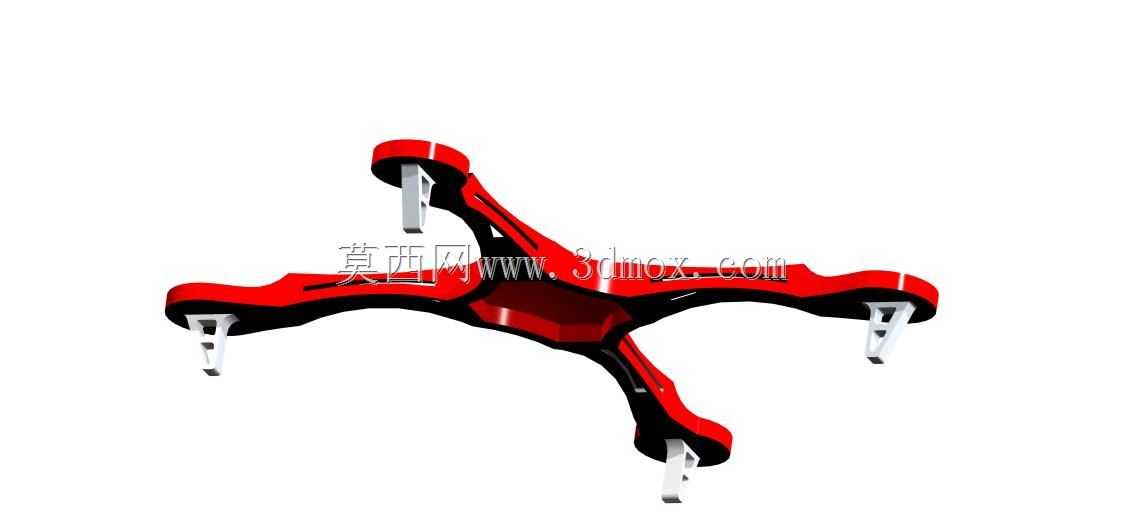

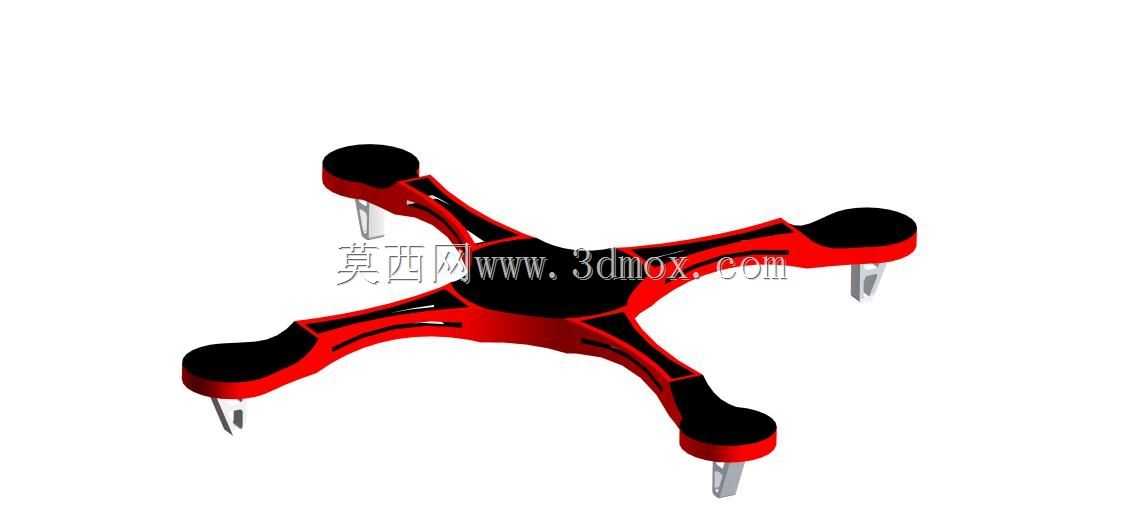

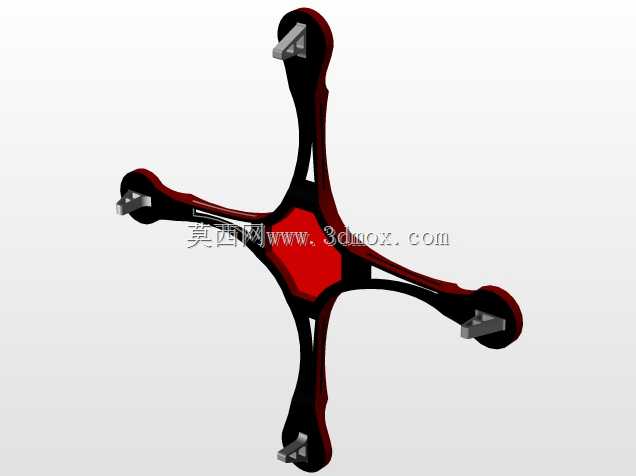

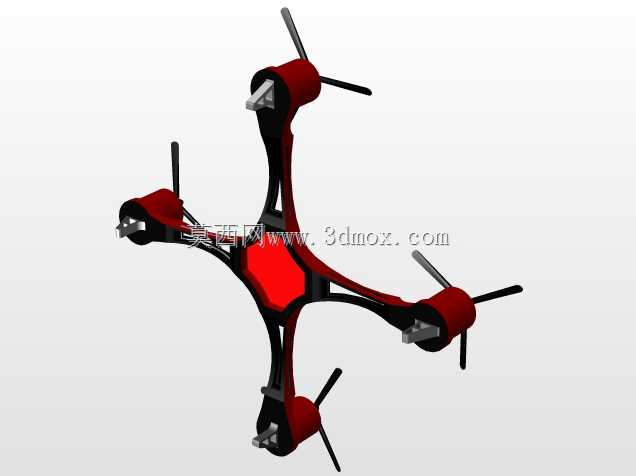

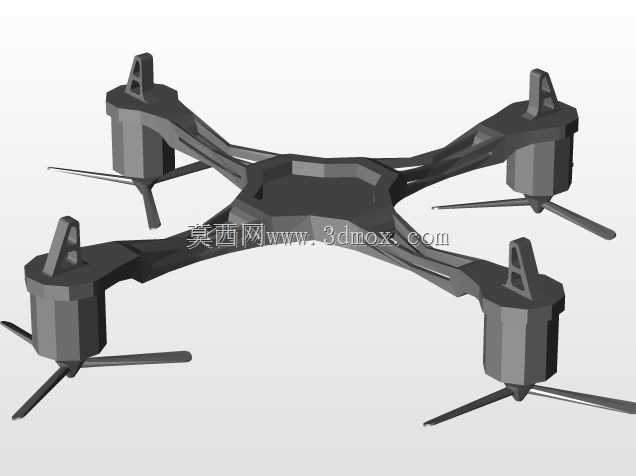

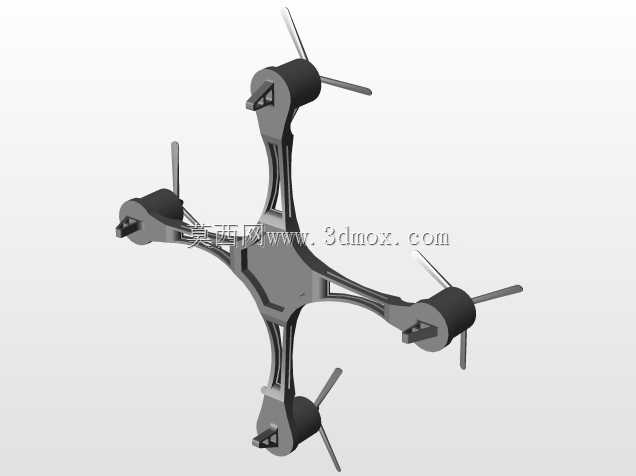

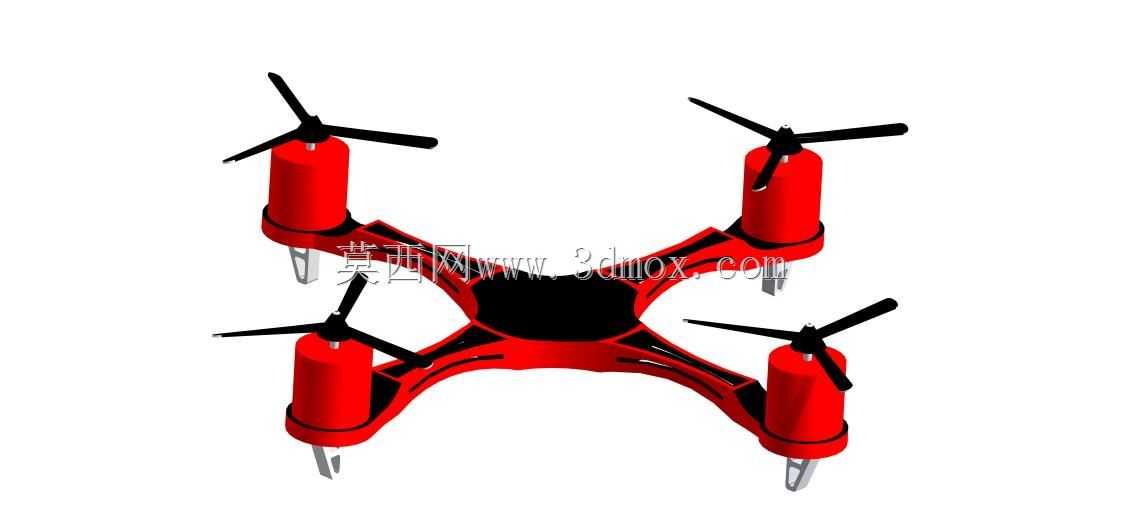

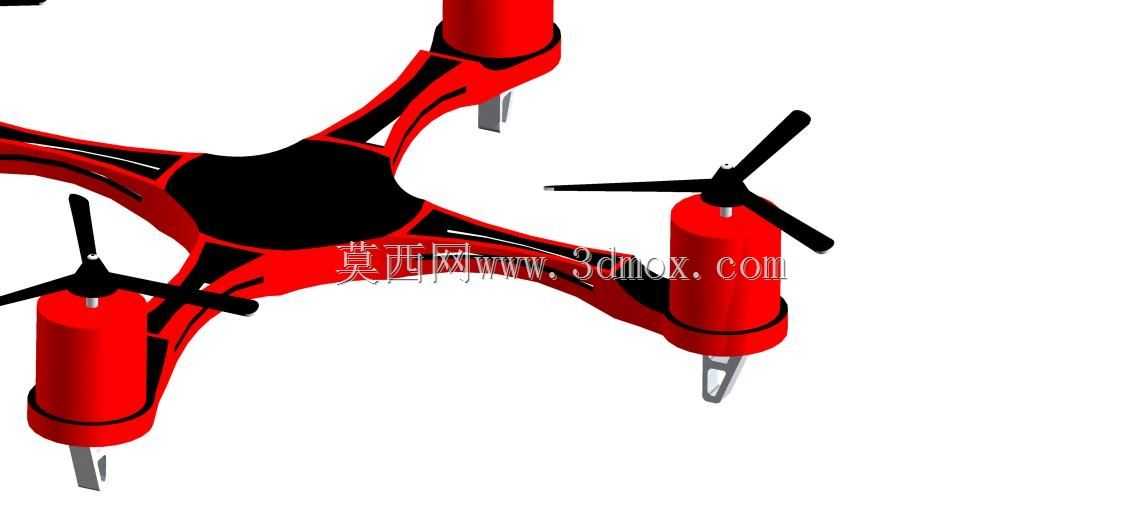

  这套四旋翼机架结构采用X型对称布局设计,核心围绕低空作业场景的载荷适配需求展开,日常可适配航拍测绘、农林植保巡检、小型物资投送等多类低空作业场景,机架的四个机臂沿中心机体呈等角度辐射分布,每个机臂末端预留标准动力单元安装位,可直接适配常规规格的无刷电机与螺旋桨组件,无需额外加工转接结构。从结构设计逻辑来看,整体采用一体化成型的框架思路,中心机体区域做了内凹式舱室设计,可容纳飞控板、电池、电调等核心电子元器件,舱室边缘预留走线槽位,能规整布置各类信号线与电源线,避免飞行过程中线路晃动干扰飞控传感器工作,同时舱室的承力面做了加厚处理,可承受飞行过程中的加速度冲击与降落时的瞬时载荷。机臂部分采用渐变截面设计,

  靠近中心机体的根部截面尺寸更大,向末端延伸过程中逐步收窄,这种设计既保证了机臂根部的抗弯抗扭强度,避免大机动飞行时机臂产生共振形变,又能尽可能降低机臂自身重量,提升整机的载荷冗余度。每个机臂末端的电机安装座设计有定位凸台,安装时可快速对齐电机的安装孔位,降低装配调试的对位难度,安装座下方预留了起落架连接接口,可适配不同高度的起落架组件,满足不同载荷尺寸下的离地间隙要求,避免搭载的任务设备在起降过程中与地面发生磕碰。从安装边界尺寸来看,机臂展开后相邻两个电机安装位的中心距经过反复校核,既保证了螺旋桨旋转时不会产生桨间气流干扰,又尽可能压缩了整机的横向尺寸,提升狭小空间内的飞行通过性;

  中心舱室的内部安装空间可适配常规规格的锂聚合物电池与通用飞控硬件,舱盖采用卡扣式连接结构,日常检修更换电池时无需借助额外工具,可快速完成拆装操作。机架整体的受力路径经过优化,飞行过程中螺旋桨产生的拉力通过机臂直接传导至中心机体的承力框架,载荷传递路径短且无应力集中点,长时间飞行也不会出现结构疲劳形变。针对日常作业中可能出现的磕碰场景,机臂外侧边缘做了圆弧过渡处理,轻微碰撞时可分散冲击力,降低结构断裂的风险;机架表面的曲面设计也兼顾了气动减阻需求,飞行过程中可降低空气阻力带来的动力损耗,提升整机续航表现。在实际装配适配过程中,这套机架可根据不同作业需求调整搭载组件,比如搭载航拍云台时可在中心舱室底部预留的通用安装孔位固定云台减震架,

  搭载植保作业组件时可在机臂下方预留的卡扣位固定药管与喷头支架,无需对机架主体进行二次打孔加工,适配性覆盖多数民用低空作业的改装需求。起落架的安装位设计为快拆结构,转场运输时可快速拆卸起落架缩小收纳体积,到达作业现场后可快速完成组装,提升外场作业的准备效率。机架的重心设计经过配平校核,当标准规格电池安装到位后,整机重心恰好落在中心旋翼平面的几何中心位置,飞控调试时无需额外增加配重块即可达到理想的配平状态,降低了前期调试的工作量。机臂内部设计有贯通的走线通道,电调至电机的动力线可完全收纳在机臂内部,既减少了飞行时的风阻,也避免了线路外露被螺旋桨剐蹭的风险。中心舱室的侧壁设计有散热格栅,飞行过程中气流可通过格栅带走电调与飞控工作产生的热量,避免长时间飞行时电子元器件因积热出现工作异常。
