小型四旋翼无人飞行器结构设计方案

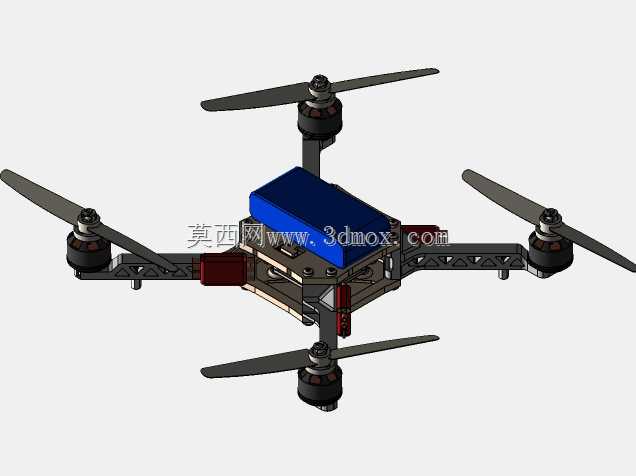

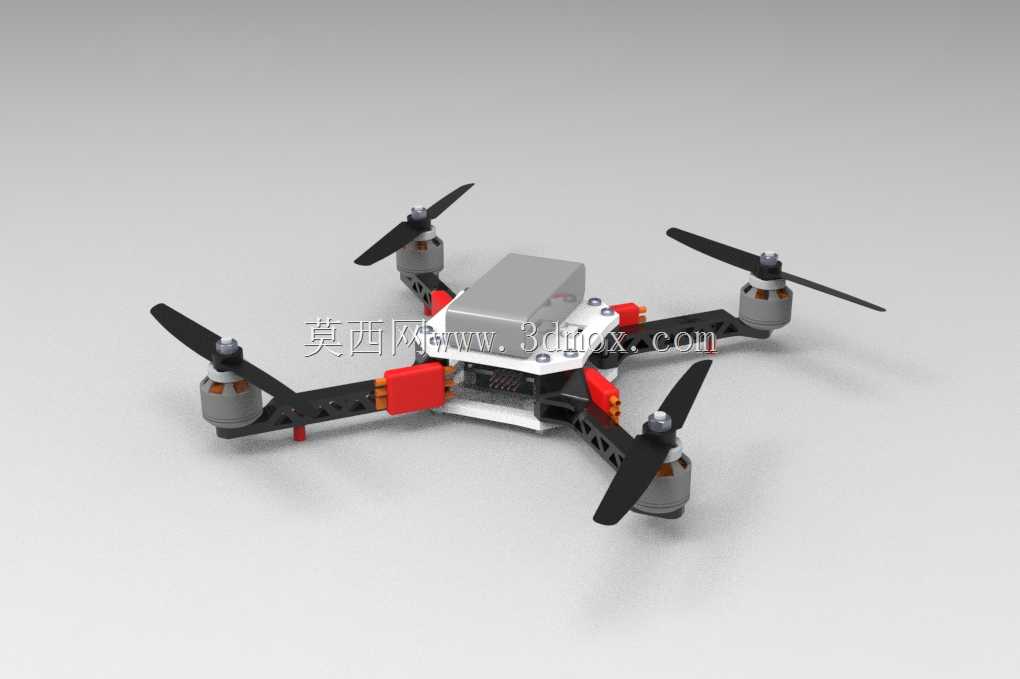

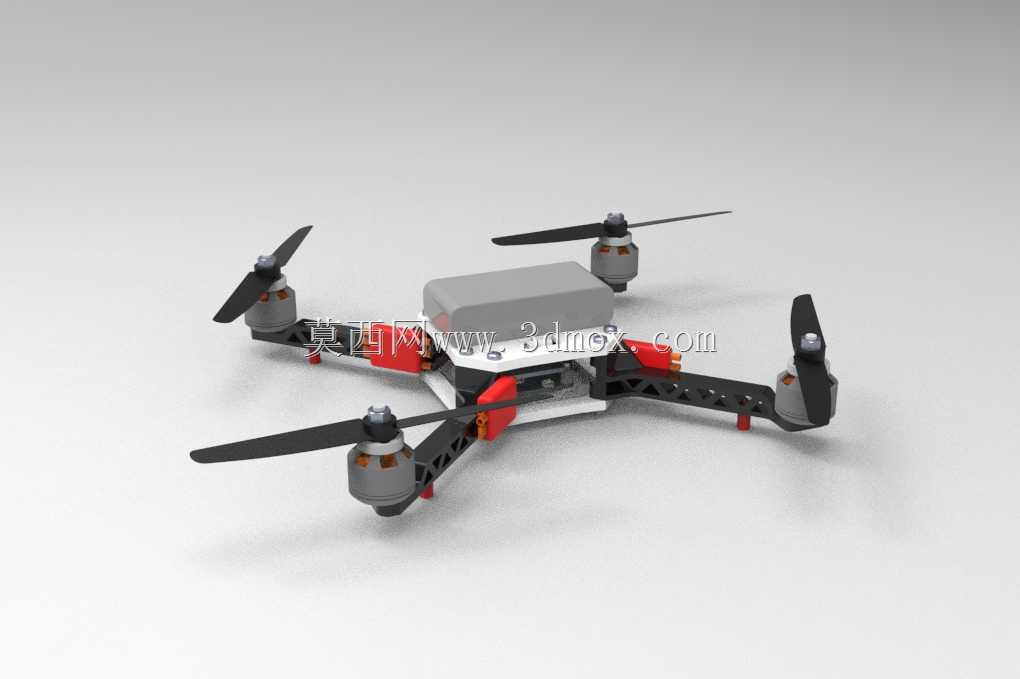

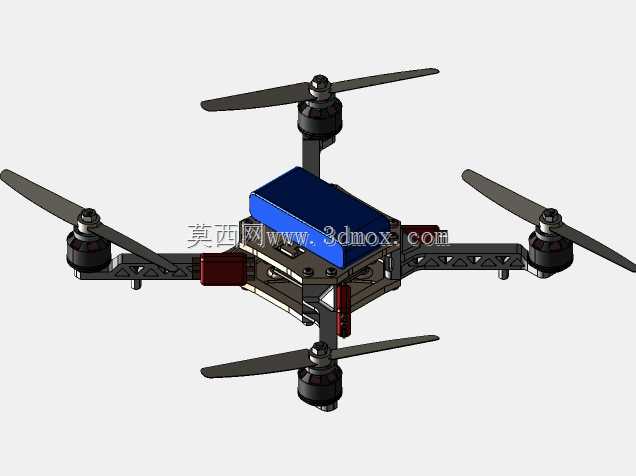

　　这套四旋翼无人飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，在做整机布局的时候，首先考虑的是日常巡检、小范围航测、轻载物资投送这类场景的使用痛点——这类场景不需要大载重长航时的工业级平台，反而对起降空间要求、操控灵活性、结构维护便捷性有更高要求，所以整机采用了X型对称机架布局，四个旋翼臂沿中心机体呈90度均匀分布，这种布局的好处是旋翼拉力的力臂长度完全一致，飞控做姿态解算的时候不需要额外做力矩补偿，动力输出的对称性更好，悬停状态下的姿态稳定性更容易调校。

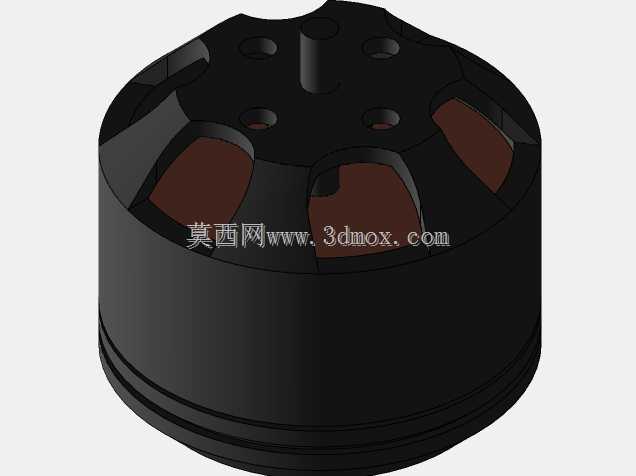

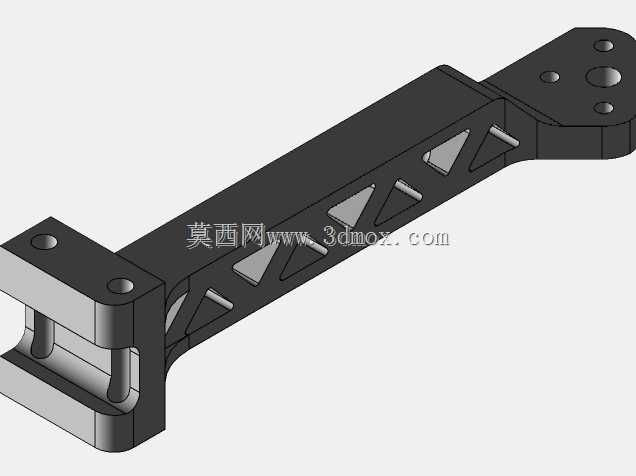

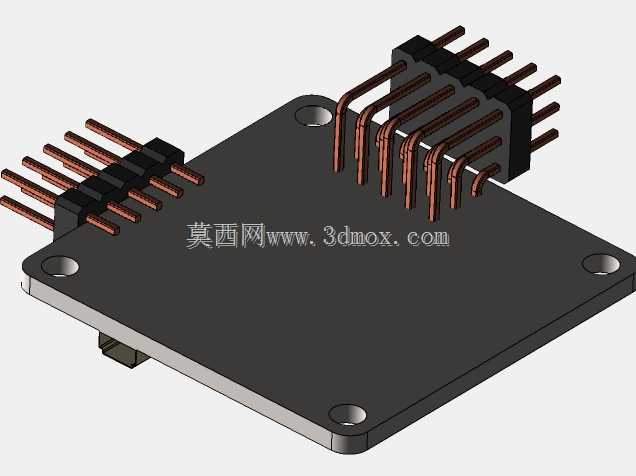

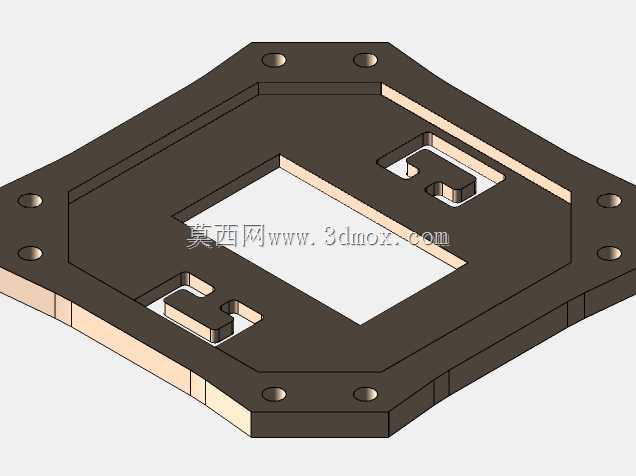

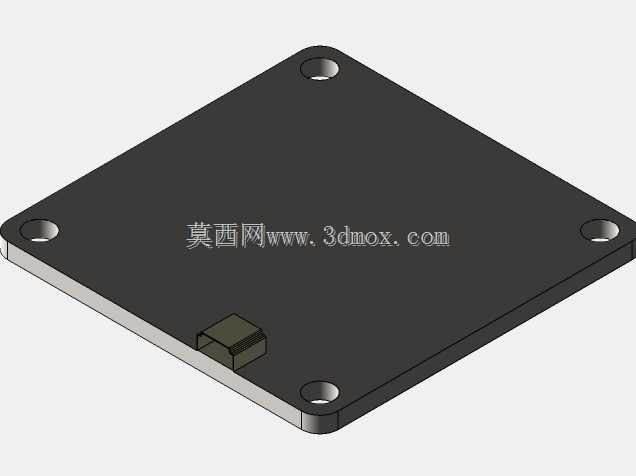

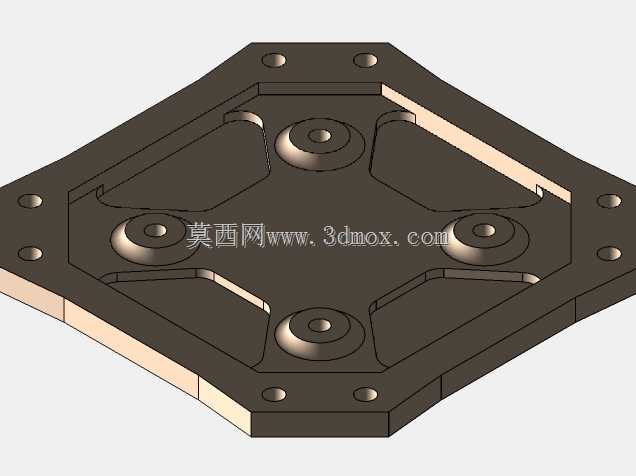

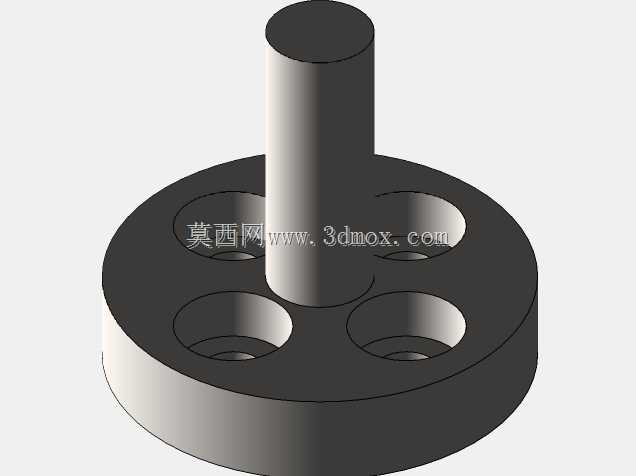

　　从结构细节来看，中心机体部分采用分层堆叠的设计思路，最上层预留了飞控板、GPS模块、数传天线的安装位，中间层是电池仓的固定空间，下层预留了任务载荷的挂载接口，不管是搭载轻量化的可见光相机、小型气体检测模块还是轻量投送装置，都可以通过标准的快拆卡扣固定，不需要额外打孔修改机架结构。四个旋翼臂采用碳纤维复合板材加工，臂身做了镂空减重处理，在保证抗弯刚度的前提下尽可能降低整机自重，臂端的电机安装座设计了定位止口，电机安装的时候可以直接卡入止口位置，保证电机输出轴与旋翼臂平面垂直，避免因为安装倾斜带来的拉力分力损耗，也能减少飞行过程中的异常振动。

　　动力部分的安装边界做了明确的尺寸约束，单个旋翼臂从中心机体到电机轴的中心距控制在合理范围，既保证相邻旋翼旋转的时候不会出现桨叶打碰的干涉问题，也不会因为臂长过大导致整机转动惯量过高，影响姿态响应速度。机臂与中心机体的连接采用快拆式锁扣结构，日常运输的时候可以快速把四个机臂拆下，减小收纳体积，锁扣内部设计了导电触点，机臂上的电调接线不需要额外插拔，锁扣扣合的同时就能完成动力线路的连通，减少外场作业的准备时间。起落架部分采用轻量化的注塑支脚，安装在中心机体的下方四个角点位置，支脚的高度预留了足够的任务载荷安装空间，保证起降过程中下方挂载的设备不会直接触碰地面，支脚底部做了圆弧过渡处理，在不平整的野外场地起降时也能有一定的自适应贴合能力，降低侧翻风险。

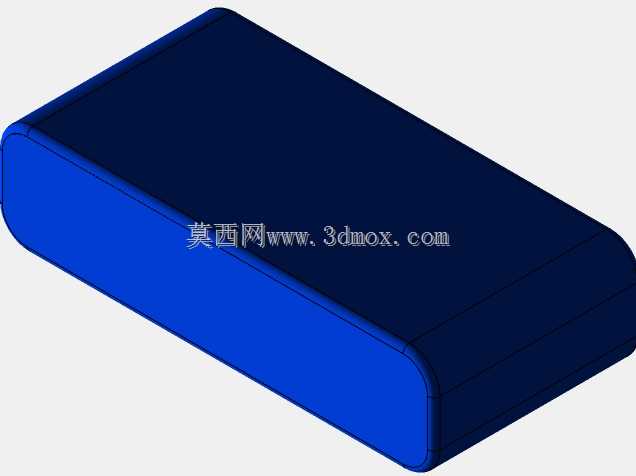

　　设计过程中对整机的重量分布做了反复调校，电池作为整机重量占比最高的部件，安装位置刚好落在整机的几何中心轴线上，避免重心偏移带来的动力额外损耗，所有走线都沿机臂内部的走线槽布置，外部没有裸露的线束，既减少了飞行过程中的风阻，也能避免线束被旋翼打到引发故障。电调的安装位置设计在机臂靠近中心机体的位置，利用飞行过程中旋翼产生的下行气流直接给电调散热，不需要额外加装散热片，进一步降低整机自重。旋翼采用快拆式桨夹结构，桨叶可以快速折叠或者更换，外场作业时如果出现桨叶磕碰损坏，不需要借助工具就能完成更换。

　　从实际使用的角度出发，这套结构的维护门槛很低，所有连接紧固件都采用统一规格的标准件，日常维护不需要准备多种规格的工具，机臂、起落架这些易损部件都做了模块化设计，单个部件损坏后可以单独更换，不需要更换整个机架。整机的外形尺寸控制在可以单手携带的范围，收纳后可以放入普通的双肩背包，适合外场徒步作业的场景使用，不管是电力线路的近距巡检、农田的小范围植保作业，还是应急场景下的轻量物资投送，这套结构都能满足基础的使用需求，结构设计上预留的扩展接口也方便后续根据不同的作业场景加装对应的功能模块，不需要对主体结构做大幅度修改。
