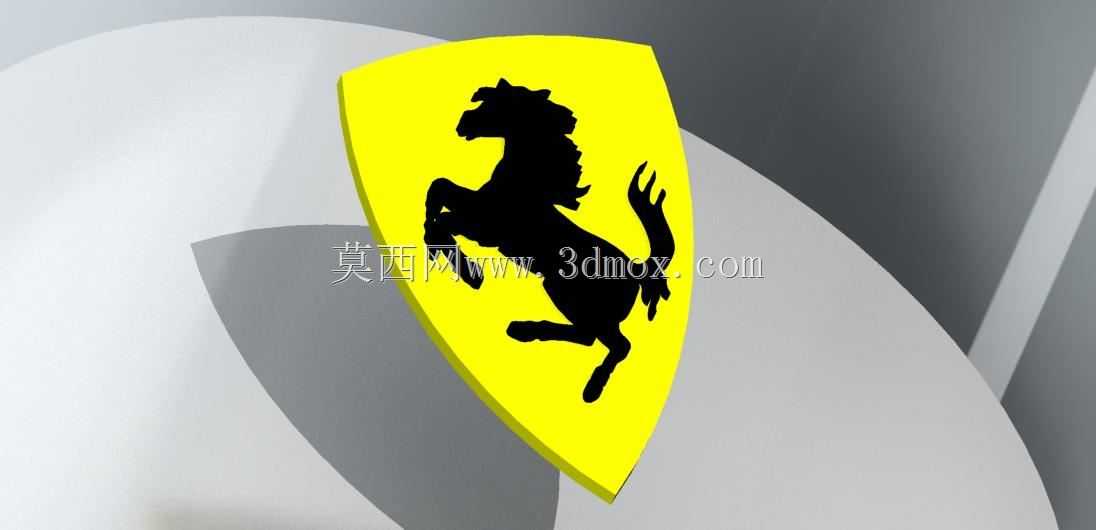

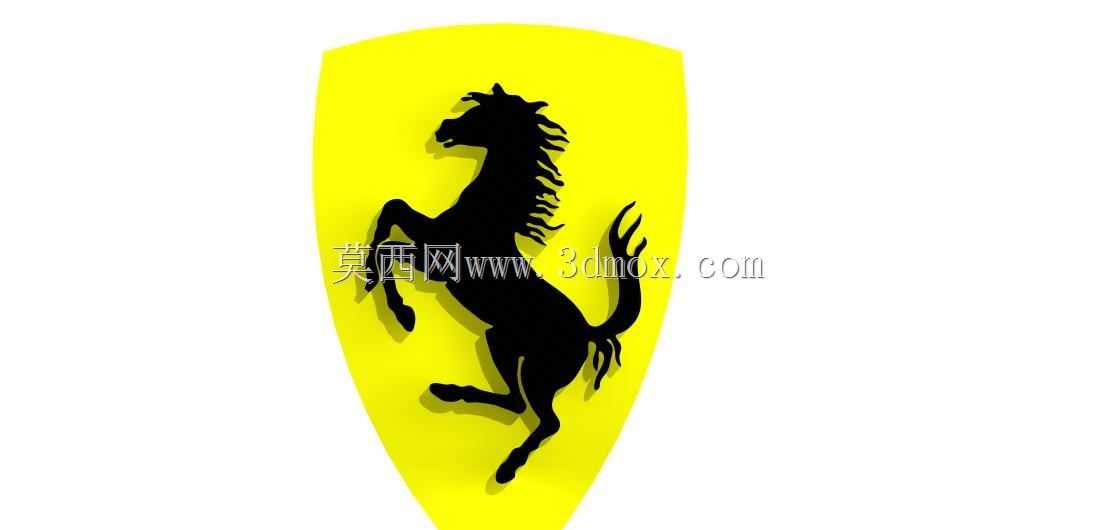

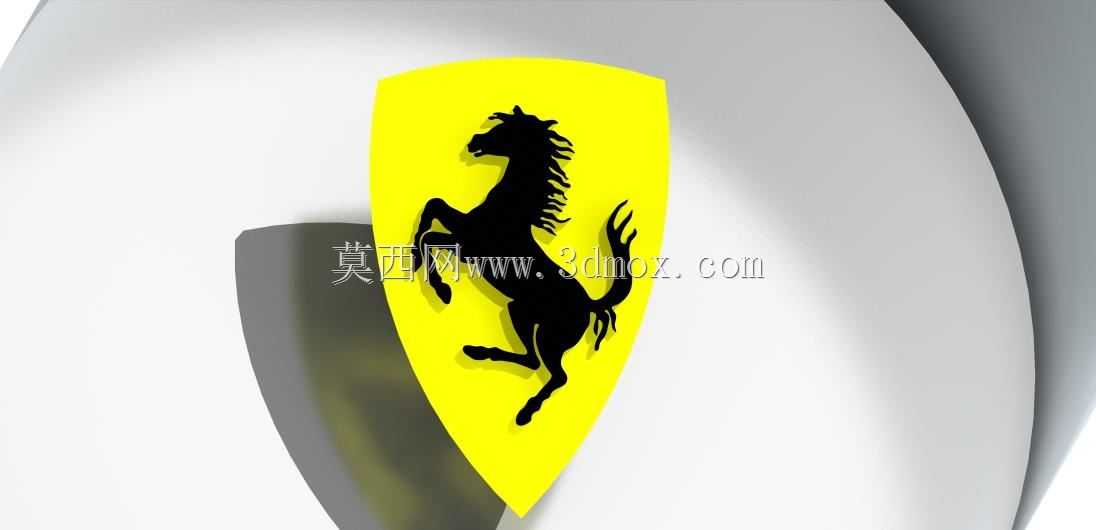

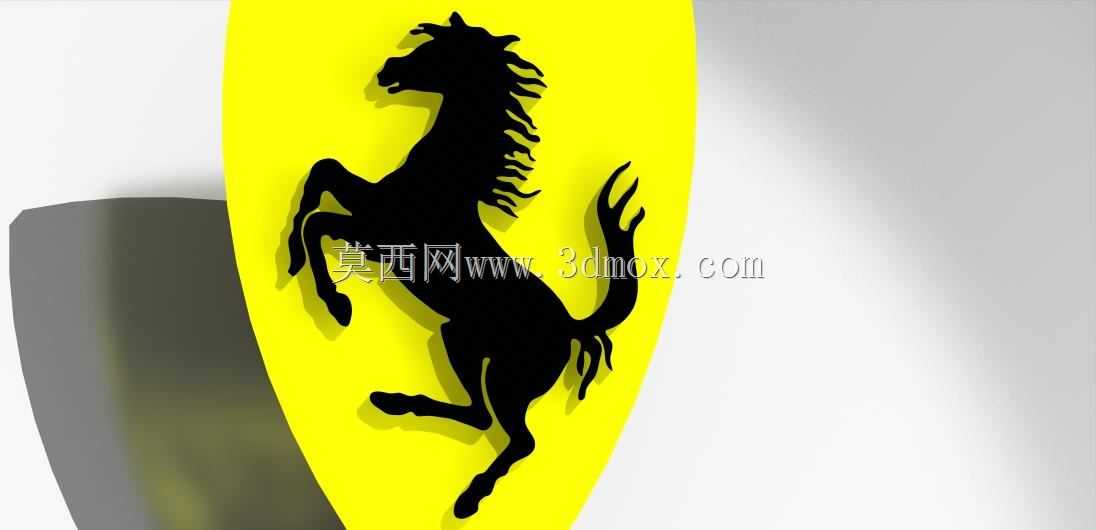

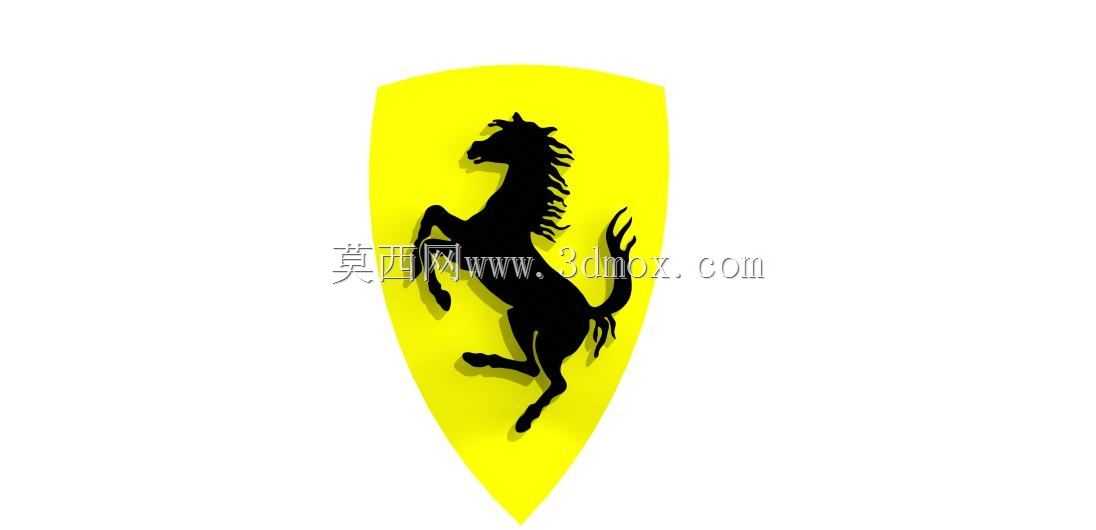

法拉利跃马盾形标识立体结构设计

　　在汽车品牌视觉识别系统的落地环节，立体标识的结构设计直接关系到装车适配性、视觉辨识度与长期使用可靠性，这款跃马盾形标识的三维结构，完全围绕量产装车的实际需求展开设计。不同于平面印刷的标识图案，立体车标需要兼顾安装贴合度、曲面光影效果、不同安装位的边界适配，设计过程中首先梳理了该标识的两类核心应用场景：一类是车身外饰安装，包括翼子板侧标、前格栅装饰位、车尾标识位，这类场景要求标识背部曲面与车身安装面完全贴合，不能出现边缘翘曲、贴合缝隙不均的问题；另一类是内饰装饰场景，包括中控装饰嵌件、方向盘中央标识、迎宾踏板装饰件，这类场景对标识的边缘倒角、表面触感有更高要求，不能出现锐边割手的问题。

　　从结构设计思路来看，首先确定盾形基底的整体轮廓曲率，盾形上宽下窄的收边弧度完全匹配品牌视觉规范的比例，基底边缘做了0.8mm的圆角过渡，避免安装后边缘积灰、磕碰掉漆的问题。跃马图案采用凸起式结构设计，凸起高度根据安装场景做了差异化适配：外饰版标识的图案凸起高度为1.2mm，既能够在自然光下形成清晰的光影层次，突出跃马的轮廓动感，又不会因为凸起过高增加风阻、或者在洗车过程中被高压水枪冲脱；内饰版标识的图案凸起高度控制在0.5mm，配合表面哑光处理工艺，触摸时不会有突兀的硌手感，同时能够在车内氛围灯的照射下呈现柔和的轮廓阴影。

　　安装边界的尺寸设定上，盾形基底的整体外轮廓尺寸按照常用装车规格设定，横向最大宽度85mm，纵向最大高度112mm，背部预留3mm厚度的粘接安装位，适配3M双面胶的常规粘贴厚度，同时在基底背部设计了十字形的定位筋条，安装时可以通过筋条与车身上的定位凹槽对齐，避免人工安装时出现标识歪斜、左右不对称的问题。针对不同安装位的曲面差异，设计时还预留了0.3mm的背部曲面调整余量，能够适配翼子板、格栅、中控等不同位置的安装面弧度，不需要针对每个安装位单独开模，大幅降低了配套生产的模具成本。

　　功能特性层面，标识的结构设计充分考虑了户外使用的耐候性需求，跃马图案与盾形基底采用一体化结构设计，没有拼接缝隙，避免长期使用后缝隙进水、积尘导致图案脱落的问题；基底边缘做了向内的微收边处理，粘贴后胶层完全被收边遮挡，不会出现胶层外露、长期日晒后胶边发黄发黑的情况。针对标识表面的处理工艺，结构上预留了0.1mm的表面处理层厚度，无论是做镀铬、烤漆还是水转印工艺，都不会因为工艺层厚度导致图案轮廓变形、比例失调。

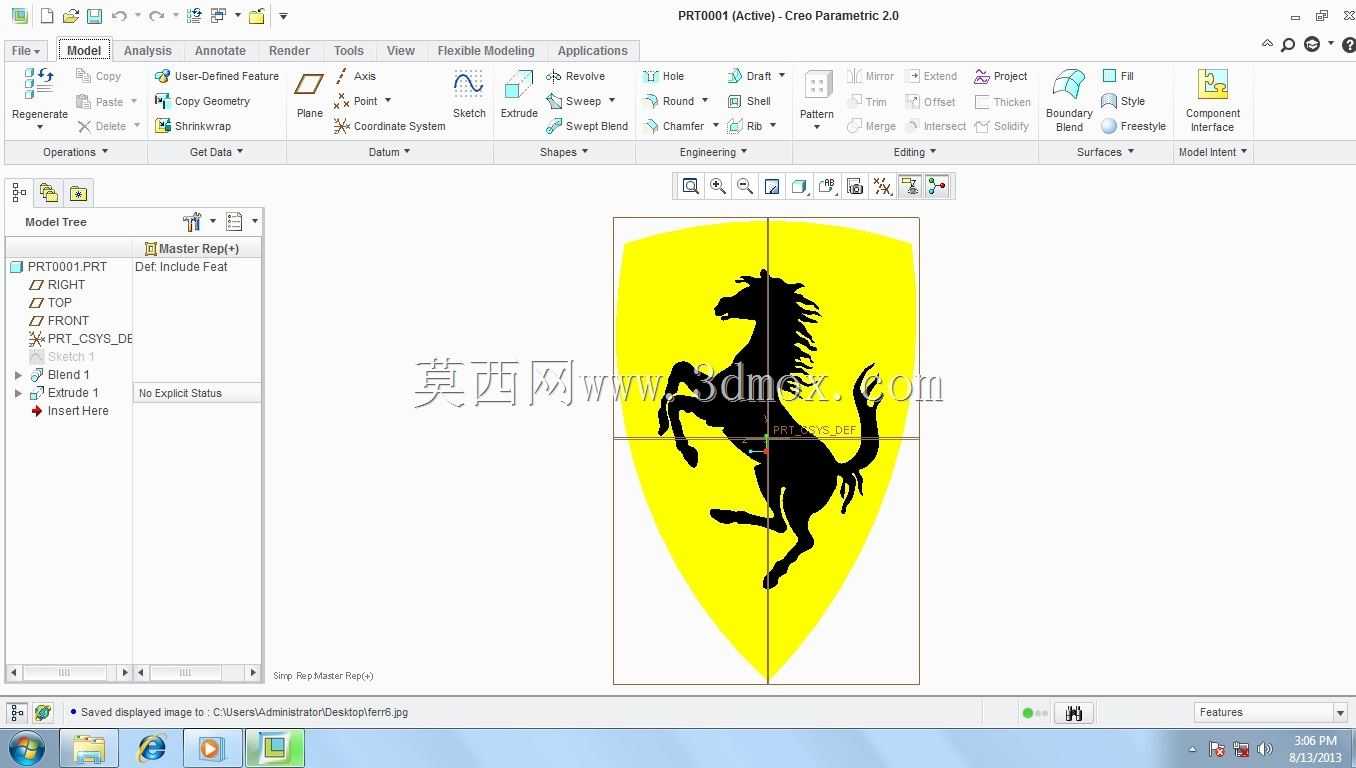

　　在实际建模过程中，跃马的轮廓曲面做了连续曲率处理，马鬃、马尾的细碎轮廓没有做尖锐的直角处理，全部采用R0.3mm以上的圆角过渡，一方面是避免生产过程中出现填充不满、脱模困难的问题，另一方面也能够避免尖锐边角在使用过程中出现磕碰掉漆、应力开裂的情况。盾形基底的黄色区域与黑色跃马图案的衔接处做了0.1mm的错位台阶，方便涂装过程中做分色遮蔽，不需要额外制作复杂的遮蔽治具，能够提升批量生产的涂装效率，减少分色不齐的不良品率。

　　从行业应用的实际情况来看，这类立体车标不仅仅是品牌视觉的载体，同样是整车外饰质感的重要组成部分，设计过程中需要平衡视觉还原度与生产可行性、安装便利性之间的关系，不能单纯追求平面图案的完全复刻而忽略结构合理性。比如跃马抬起的前腿位置，最初的平面图案中腿部与基底的连接面非常窄，如果完全按照平面图案做立体结构，这个位置在注塑生产时很容易出现缺胶、强度不足的问题，实际使用中很容易出现磕碰断裂的情况，设计时在不改变视觉轮廓的前提下，适当加大了腿部与基底的连接过渡圆角，既保留了跃马的动感姿态，又提升了结构强度，确保在整车全生命周期的使用过程中不会出现标识损坏的问题。
