大众高尔夫四后货架调整挡板结构设计

　　在乘用车辆的后备箱储物系统设计中，后货架作为分隔乘员舱与储物空间、承载轻质物品的核心部件，其安装固定的可靠性直接影响整车NVH表现与储物使用体验，本次涉及的调整挡板，是应用于第四代高尔夫车型后货架侧边安装位的专用限位调整零件，主要承担后货架安装位置微调、安装间隙补偿、限位防窜动的功能。

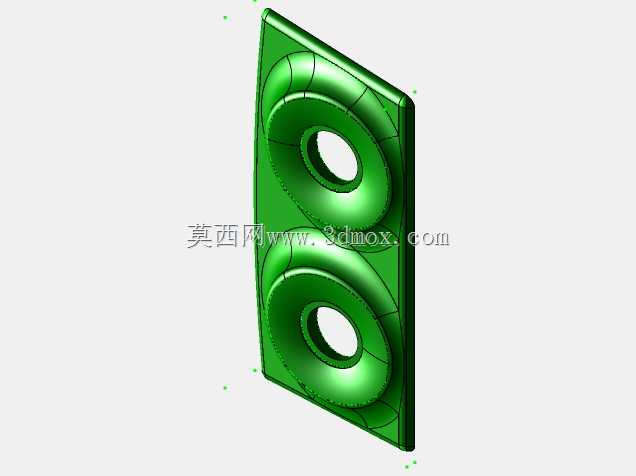

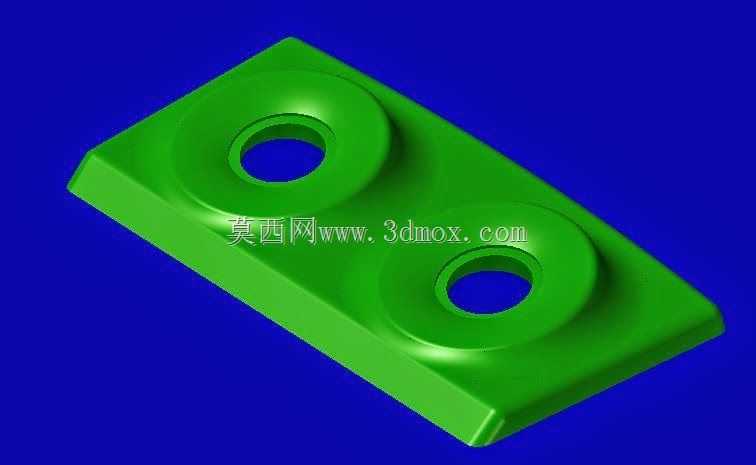

　　从实际装车场景来看，该零件安装于后备箱侧围内饰板与后货架端部的衔接位置，由于车辆总装过程中侧围内饰板的装配公差、后货架本体的注塑成型公差累积，容易出现后货架安装后左右间隙不均、行车过程中晃动异响、货架开合卡滞的问题，该调整挡板正是为了补偿这部分公差带而设计的结构件。零件整体采用矩形板状基体设计，基体边缘做了15度左右的拔模斜度，适配注塑成型的工艺要求，同时基体的两个对角位置设置了带沉台的通孔结构，沉台深度与配套使用的固定螺栓头部高度匹配，安装后螺栓头部完全沉入沉台内，不会突出零件表面剐蹭后货架的端部结构，避免长期使用过程中摩擦产生异响或者磨损货架表层的包覆材料。

　　两个安装孔的周边设计了环形凸起的加强凸台，凸台高度约为基体厚度的二分之一，这一结构设计能够有效分散螺栓拧紧时的压应力，避免薄壁塑料件在螺栓锁紧过程中出现应力开裂，同时凸台与侧围内饰板上的定位凹槽配合，能够在安装时实现预定位，不需要操作人员额外扶持对位，提升总装线上的装配效率。零件的非安装面做了微弧过渡处理，与后货架端部的弧形接触面完全贴合，当后货架处于关闭状态时，挡板的接触面能够完全托住货架端部，避免货架端部因为长期承重出现下翘变形；当需要调整后货架的上下位置或者拆卸货架时，该挡板的弧形导向面能够引导货架端部顺畅滑入安装位，不会出现卡滞剐蹭的问题。

　　从安装边界来看，该零件的整体长宽尺寸控制在60mm*40mm区间，基体厚度为3mm，安装孔中心距为38mm，适配M6规格的标准固定螺栓，安装后零件突出侧围内饰板的高度为8mm，完全处于后货架端部的安装避让槽范围内，不会侵占后备箱的有效储物空间，也不会与后备箱内的其他内饰部件产生运动干涉。零件的材质选用玻纤增强PP材料，这种材料具备较好的韧性与抗老化性能，在-40℃到85℃的车内工作温度区间内能够保持稳定的力学性能，不会因为夏季车内高温出现软化变形，也不会因为冬季低温出现脆裂问题，材料本身的自润滑特性也能够降低与后货架接触时的摩擦系数，减少长期摩擦产生的异响。

　　在结构设计的细节上，零件的所有棱边都做了R0.5的圆角处理，避免安装过程中锋利的棱边划伤操作人员的手部，也不会割伤后货架表层的无纺布包覆层。两个安装孔的孔径设计为6.5mm，预留了0.5mm的安装调整余量，总装时可以根据实际的公差累积情况，在孔位间隙范围内微调挡板的安装位置，实现后货架安装间隙的精准调整，保证后货架左右两侧的安装间隙均匀一致，关闭后与周边内饰件的面差控制在0.5mm以内，提升整车内饰的精致感。

　　不同于后货架的主承载结构，该调整挡板不承担主要的承重载荷，主要作用是限位与间隙调整，因此在结构设计时没有设置过多的冗余加强筋，仅在两个安装凸台之间设置了一条高度为1mm的连接筋，既能够提升零件整体的刚性，避免零件在运输和装配过程中出现弯折变形，又不会过多增加零件的材料用量，控制单件的生产成本。在实际的售后维修场景中，该零件属于易更换的小配件，当后货架出现晃动异响、间隙不均的问题时，不需要更换整个后货架总成，仅需要调整或者更换该挡板即可解决问题，能够有效降低车辆的售后维修成本。

　　从建模逻辑来看，该零件的建模过程首先绘制矩形基体的草图，标注好整体的长宽尺寸与拔模斜度，随后拉伸生成基体特征，再在对应位置绘制两个安装孔的草图，拉伸切除生成通孔，随后在孔位位置拉伸生成环形的沉台与加强凸台，对所有棱边做圆角处理，最后生成连接两个凸台的加强筋特征，整个建模过程完全遵循注塑零件的设计规范，所有特征的拔模方向统一，不存在倒扣结构，不需要设计复杂的抽芯滑块，模具结构简单，能够有效降低模具的开发成本与后期的注塑生产难度，适合大批量的量产配套使用。
