汽车发动机多拐曲轴结构设计方案

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款四缸机型配套的曲轴，在结构设计阶段就围绕交变载荷下的疲劳强度、动平衡精度、安装适配性做了多轮校核优化。从实际装车场景来看，这类曲轴主要适配1.6-2.0L排量的直列四缸乘用车汽油机，日常运行中需要承受连杆传递来的周期性爆发压力，同时还要平衡各缸往复运动件产生的惯性力，避免整机运行出现异常振动。

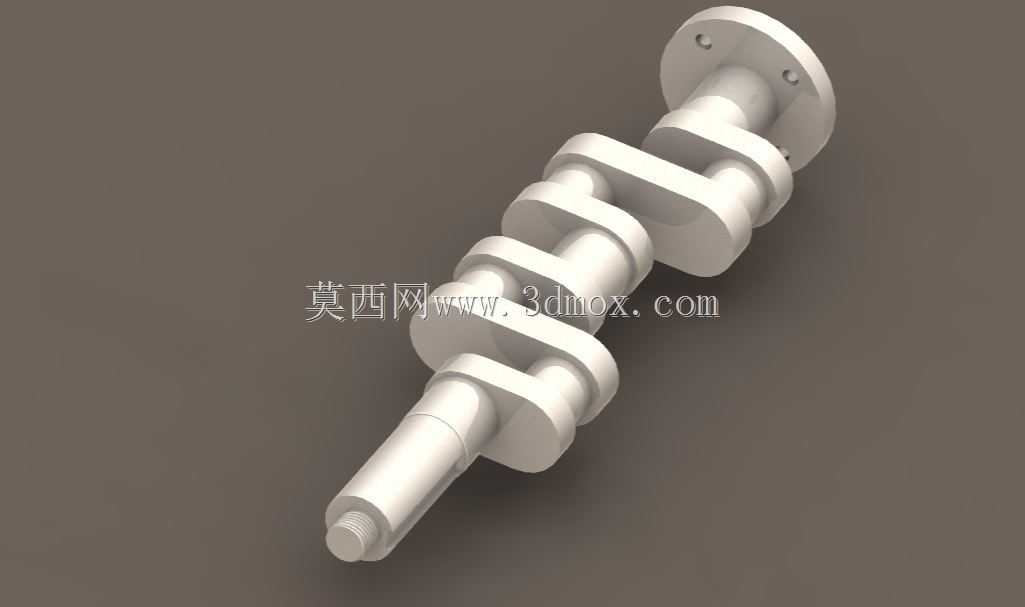

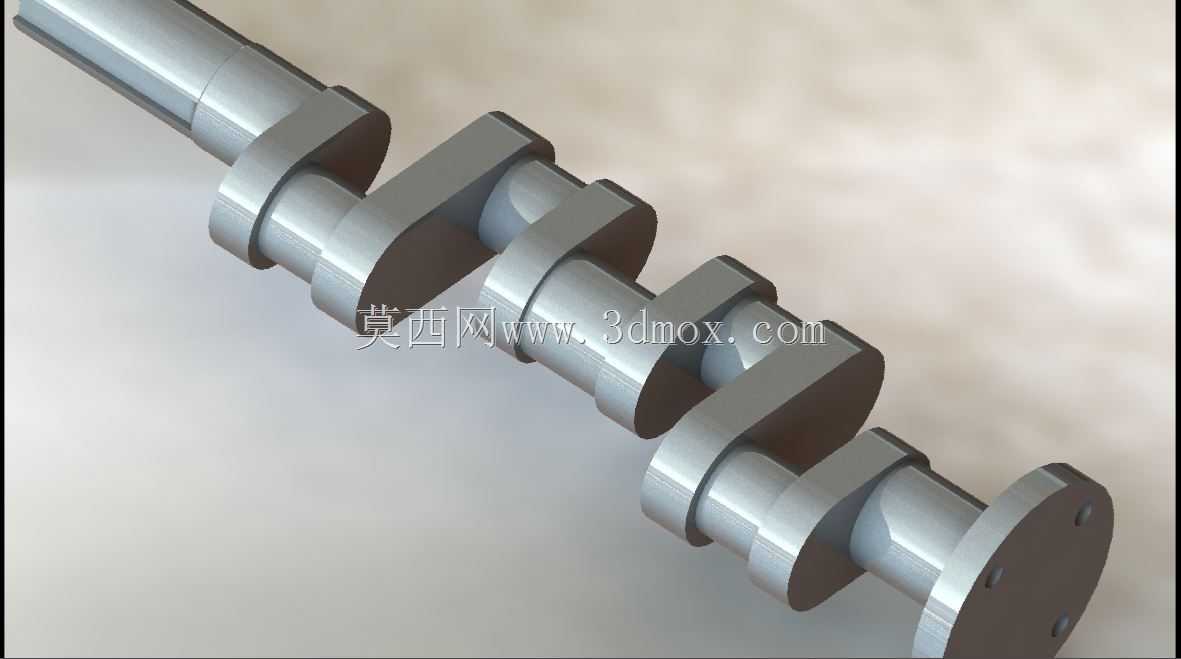

　　从结构特性来看，这款曲轴采用整体式锻造结构，主轴颈与连杆轴颈之间通过平衡块过渡，四个连杆轴颈按照1-3-4-2的点火间隔角错开180度布置，保证各缸做功行程均匀错开，输出扭矩的波动幅度控制在合理区间。自由端设计有键槽与螺纹接口，用来安装正时齿轮、皮带轮以及启动爪等附件，功率输出端采用法兰盘结构，通过螺栓与飞轮组件刚性连接，法兰盘上的定位销孔可以保证飞轮安装的相位精度，避免动平衡失效。轴颈表面设计有高精度的圆角过渡，所有轴颈的表面粗糙度都按照磨削工艺要求控制，减少应力集中点的同时，保证轴瓦配合面的油膜形成条件，润滑油道从主轴颈内部斜向贯通到对应连杆轴颈，在发动机运转时可以把主油道的压力机油输送到连杆轴瓦位置，实现持续润滑散热。

　　设计过程中首先确定的是主轴颈与连杆轴颈的重叠度参数，这个参数直接影响曲轴的整体抗弯刚度，在满足连杆运动不发生干涉的前提下，尽可能增大轴颈重叠量，可以有效降低高转速下曲轴的挠曲变形量。平衡块的外形与重量是经过动平衡计算确定的，每块平衡块的质心位置都对应抵消相邻连杆轴颈与连杆活塞组件产生的旋转惯性力与一阶往复惯性力，减少主轴承座承受的附加载荷。安装边界方面，五道主轴颈的同轴度公差控制在0.02mm以内，各主轴颈的直径尺寸按照标准主轴承瓦的配合公差设计，安装时主轴承盖按照规定扭矩拧紧后，轴颈与轴瓦的配合间隙可以稳定维持在设计区间，不需要额外刮瓦调整。自由端的键槽宽度与螺纹规格匹配常用的前端附件安装尺寸，输出端法兰的螺栓孔分布圆直径与飞轮定位止口尺寸，适配同系列多数手动与自动变速器的连接接口，不需要额外做转接结构。

　　在实际维修与装配场景中，这款曲轴的轴向定位采用第三道主轴颈处的止推片结构，止推片的安装槽直接加工在缸体主轴承座与轴承盖上，曲轴对应的止推面经过精磨处理，轴向间隙控制在0.1-0.2mm之间，既可以避免曲轴受热膨胀后出现卡滞，也能防止运转过程中出现过大的轴向窜动影响离合器与正时系统的工作精度。所有油道孔的孔口都做了倒角去毛刺处理，避免装配过程中切屑残留进入润滑系统造成轴瓦拉伤，轴颈的圆角滚压工艺参数也在建模阶段做了工艺性验证，保证量产时可以通过滚压强化提升轴颈的疲劳强度，满足发动机额定转速6000rpm下的长期运行要求。
