内燃机用铝合金活塞结构设计模型

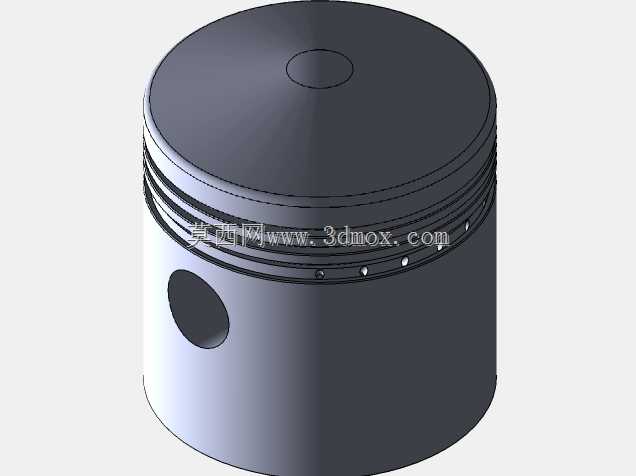

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行寿命，在车用汽油机、柴油机、小型通用动力机组、农用机械动力端都有不可替代的作用，其工作环境长期处于高温高压交变载荷下，顶部直接接触燃烧室内爆燃的高温燃气，裙部沿缸筒内壁做高频往复滑动，同时通过活塞销将燃气推力传递给连杆，最终带动曲轴完成旋转运动输出扭矩。设计这类活塞结构时，首先要匹配对应缸径的安装边界，裙部外圆需设计合理的椭圆度与锥度，避免热态工况下材料膨胀导致的卡缸故障，同时保证冷态启动时不会因配合间隙过大出现敲缸异响。活塞头部的多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，防止燃气下窜至曲轴箱影响动力输出，油环则负责刮除缸壁多余润滑油，

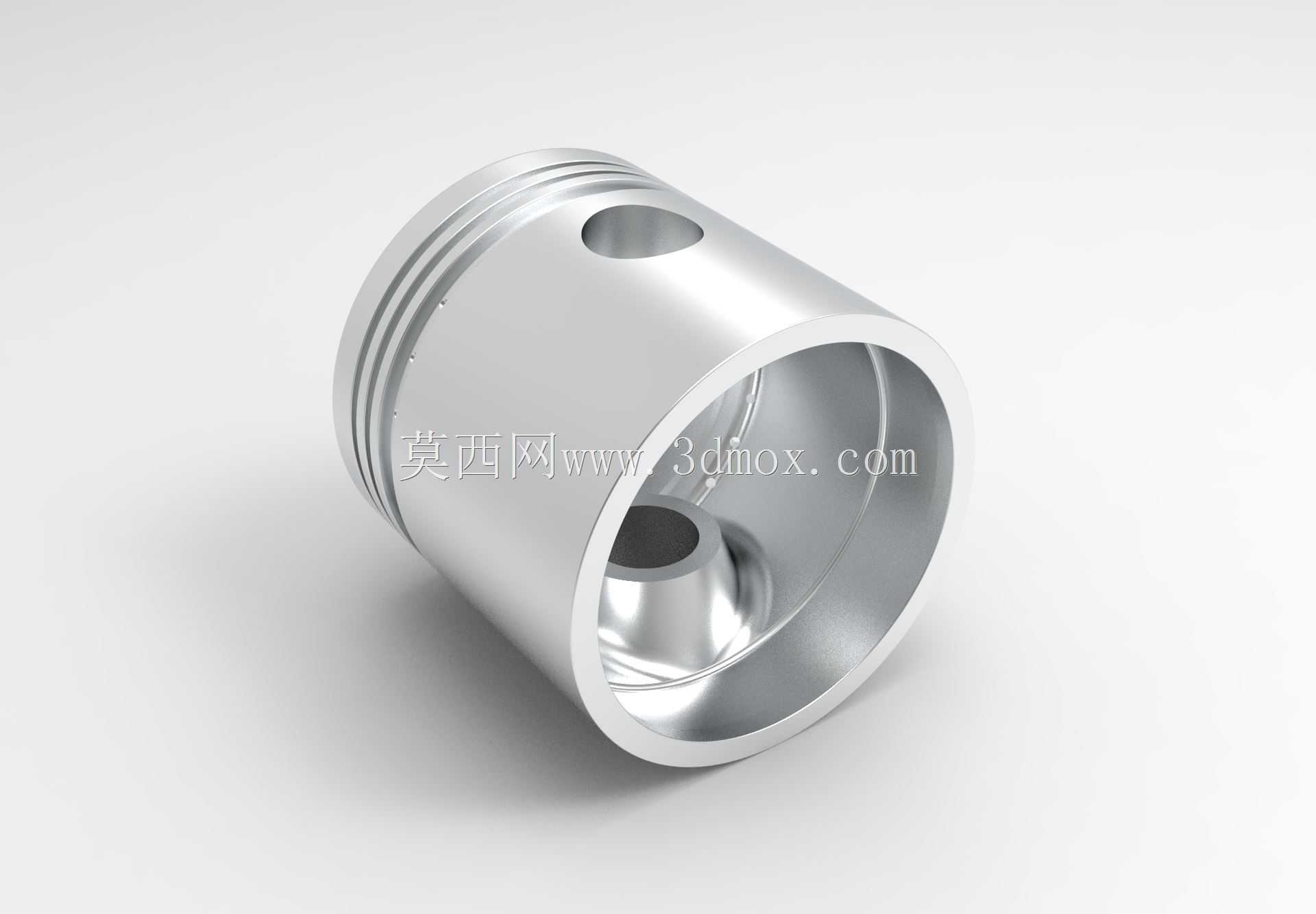

　　避免机油窜入燃烧室参与燃烧造成积碳与排放超标。本次设计的活塞采用整体铝合金材质，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴连杆机构的惯性载荷，适配高转速工况下的动力响应需求。活塞销孔采用同轴度严格控制的通孔设计，与活塞销采用间隙配合，工作时可在销孔与连杆小头衬套间小幅转动，保证载荷均匀分布，避免局部应力集中导致的销座开裂问题。活塞内腔采用变壁厚设计，顶部燃烧室侧壁厚适当增加以承受爆燃冲击，裙部内侧做减薄处理，既控制整体重量，也为热变形预留足够的形变空间，避免热态下裙部胀大拉伤缸壁。从安装边界来看，活塞的总长度需匹配对应机型的冲程参数，保证活塞运行到上止点时顶部与缸盖燃烧室间隙符合设计值，不会出现气门碰撞活塞顶的故障，

　　运行到下止点时活塞裙部不会脱出缸筒下端面，保证全程导向稳定。环槽的宽度与深度需匹配标准活塞环的尺寸参数，环槽侧隙控制在合理范围，既保证活塞环可在槽内自由浮动实现密封，也不会因间隙过大导致泵油效应加剧机油消耗。销孔的中心位置需严格对齐活塞裙部的形心，避免往复运动中出现偏磨，销孔两端的卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端脱出刮伤缸筒内壁。在实际工程应用中，这类活塞结构还需考虑冷却需求，高功率机型可在内腔设置冷却油道，通过机油喷嘴喷射机油带走顶部热量，降低活塞整体工作温度，减少热疲劳失效风险。设计过程中需反复校核活塞的热变形量、不同工况下的应力分布，尤其是销座与头部连接位置的应力集中区域，需通过圆角过渡优化结构，

　　避免长期交变载荷下出现疲劳裂纹。裙部的型线设计需结合有限元热分析结果，针对不同位置的热膨胀量做差异化修正，保证热态下裙部与缸壁的接触均匀，单位面积压力处于材料许用范围内，减少摩擦损耗与拉缸风险。对于增压机型适配的活塞，顶部还需设计对应形状的燃烧室凹坑，匹配油气混合的气流运动需求，提升燃烧效率，降低排放污染物生成。活塞的表面处理也需结合工况匹配，裙部可做石墨涂层或二硫化钼涂层，降低冷启动时的摩擦阻力，环槽部位可做耐磨镶圈处理，提升环槽的耐磨性能，延长整机大修间隔。
