车床尾座支撑结构三维设计

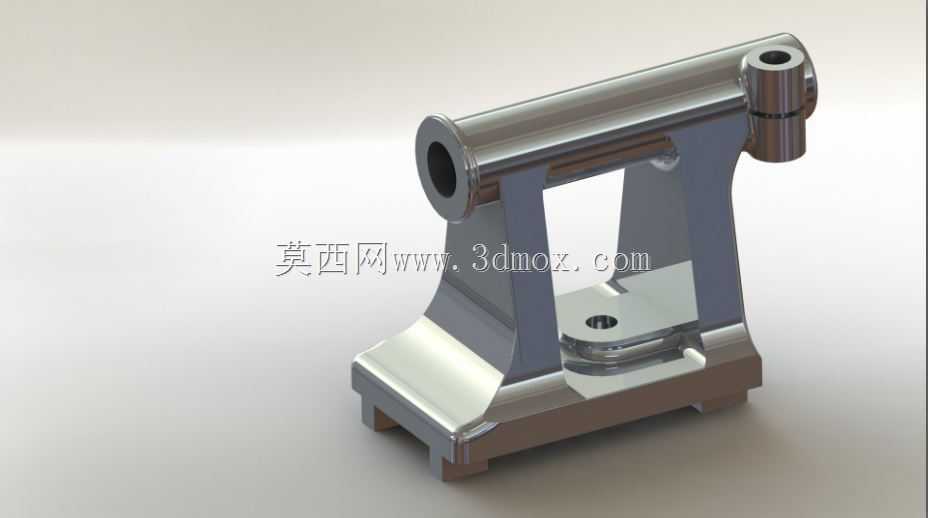

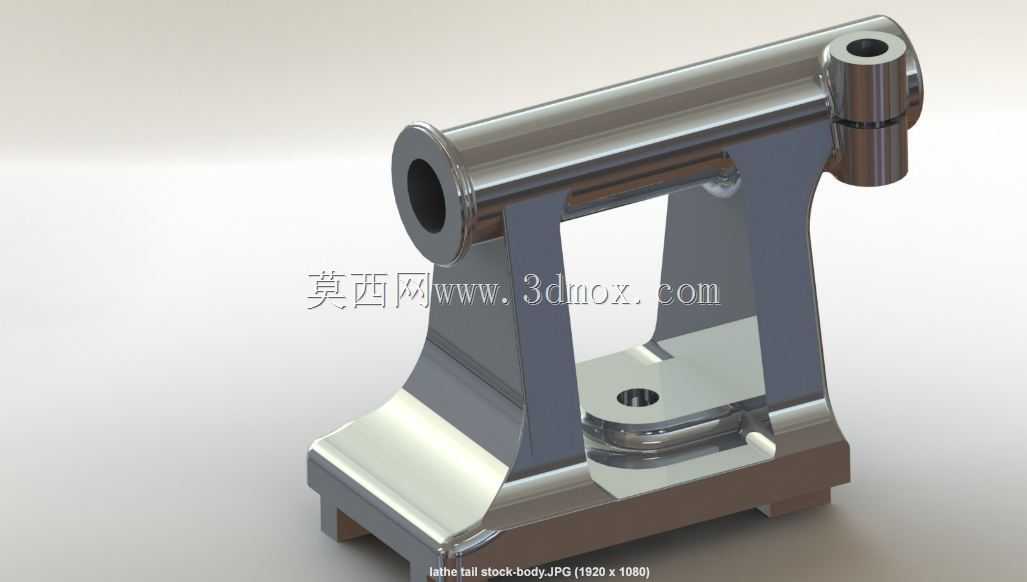

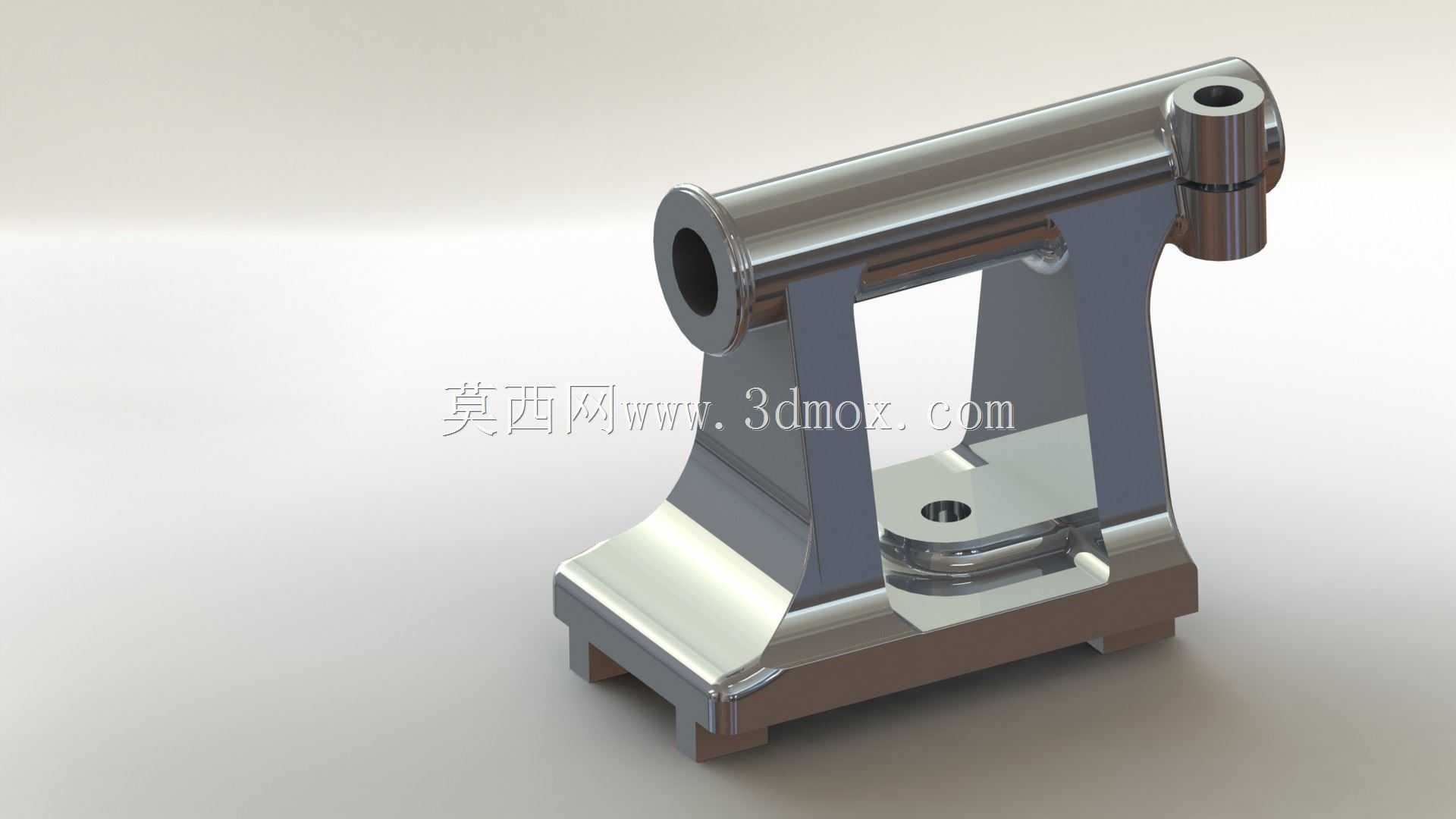

在普通卧式车床的加工场景中，尾座是承担长轴类工件顶紧、钻孔铰孔等工序支撑的核心功能部件，其结构刚性直接影响工件加工的圆度、同轴度精度。本次设计的尾座体采用整体式箱型支撑结构，底座设置与车床床身导轨匹配的安装导向槽，可沿床身纵向滑移调整工位，适配不同长度工件的装夹需求。主体支撑臂采用变截面圆弧过渡设计，在降低整体自重的同时保证横向抗扭刚度，避免顶紧工件时出现支撑臂形变导致的顶尖偏移。上部的套筒安装孔与底座安装面保持严格的同轴度公差，孔内预留键槽与丝杠进给安装空间，可实现套筒的轴向进给锁紧，满足不同加工工况下的顶紧力调节需求。底座位置设置对称的锁紧螺栓安装位，工位调整完成后可通过压板结构将尾座牢牢固定在床身导轨上，避免重切削时出现位置窜动。设计过程中优先考虑车间实际加工的装配便利性，所有安装孔位均预留足够的扳手操作空间，支撑臂内侧的减重槽同时兼顾排屑功能，加工过程中产生的铁屑可顺着斜面滑落，不会堆积在结构缝隙中增加清理难度。尾座前端的顶尖安装孔采用标准莫氏锥度设计，可适配通用顶尖、钻夹头等工装附件，无需额外定制转接零件，降低车间的工装适配成本。从安装边界来看，该尾座适配床身导轨宽度为常见的卧式车床规格，整体高度与主轴中心高匹配，安装后无需额外调整垫片即可保证顶尖与主轴的同轴度要求，支撑臂的横向跨度经过校核，在最大顶紧行程下不会与刀架进给路径产生干涉，可覆盖常规直径范围内的轴类零件加工需求。结构的壁厚设计兼顾铸造工艺要求，所有转角处均设置铸造圆角，避免应力集中导致的铸件开裂，同时壁厚均匀，防止铸造过程中出现缩孔、砂眼等缺陷，提升零件的成品率。
