望远镜支撑调节支架结构三维设计

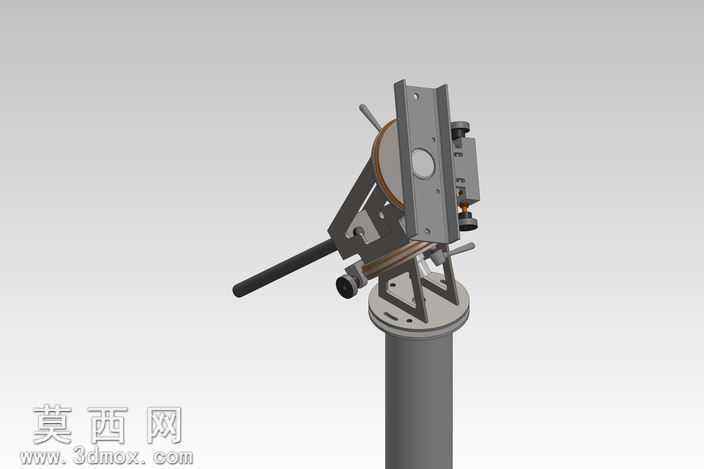

本作品为望远镜支撑调节支架的三维结构设计，采用SolidWorks完成全参数化建模，整体结构围绕望远镜观测的多维度调节需求展开设计，从底座固定到俯仰、方位调节机构均做了完整的结构还原。建模过程中首先搭建底部立柱支撑结构，采用圆柱式立柱搭配圆形安装法兰底座，法兰盘预留均匀分布的安装孔位，可实现支架在观测平台上的稳固固定，立柱与上部调节机构的衔接处设计了回转支撑结构，可实现水平方向360度方位转动，满足不同方位的观测指向需求。上部的俯仰调节机构采用双侧铰接支架结构，搭配带操作手柄的锁紧调节组件，手柄处做了防滑握持结构设计，转动手柄即可实现俯仰角度的无级调节，锁紧后可保持观测角度稳定不发生偏移；支架与望远镜的安装面设计了带定位孔的平板安装座，可适配不同规格的望远镜镜身固定，安装座旁设置了微调旋钮结构，可实现观测角度的精细微调，提升观测对准的精度。建模过程中对所有零部件做了干涉检查，确保各转动、调节部件在运动行程内无结构碰撞，各铰接处的轴孔配合间隙做了合理预留，符合实际机械加工的装配公差要求。材质渲染方面，支架主体结构采用哑光金属灰的钢材材质表现，操作手柄采用黑色防滑橡胶材质，铰接转轴处做了金属光泽的表面处理，底座法兰做了磨砂金属质感渲染，整体渲染效果还原了金属支架的厚重稳固质感，各部件的材质区分清晰，结构层次分明。设计思路上优先保障支架的结构稳定性与调节操作的便捷性，所有调节操作均可通过外露的手柄、旋钮完成，无需额外辅助工具，整体结构紧凑，立柱式设计可将望远镜抬升至合适的观测高度，避免观测时的姿态疲劳，各连接部位均做了加强筋结构设计，在减轻整体重量的同时保障结构刚性，避免观测过程中出现支架晃动影响观测效果的问题，完整还原了望远镜支撑调节支架的全部机械结构与功能细节。
