带双侧支耳的多孔法兰连接座结构设计

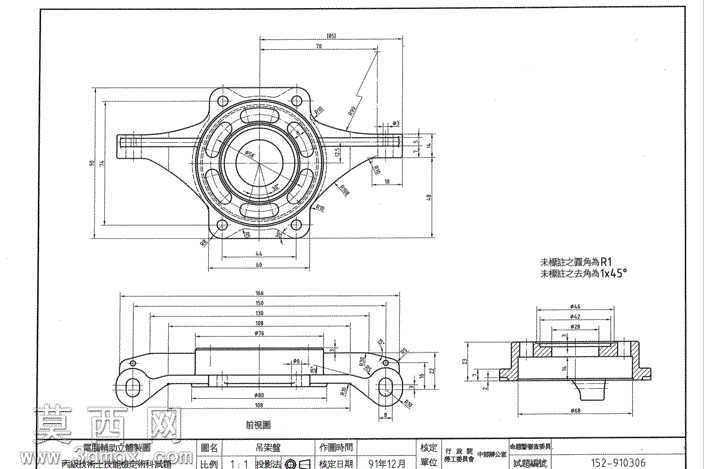

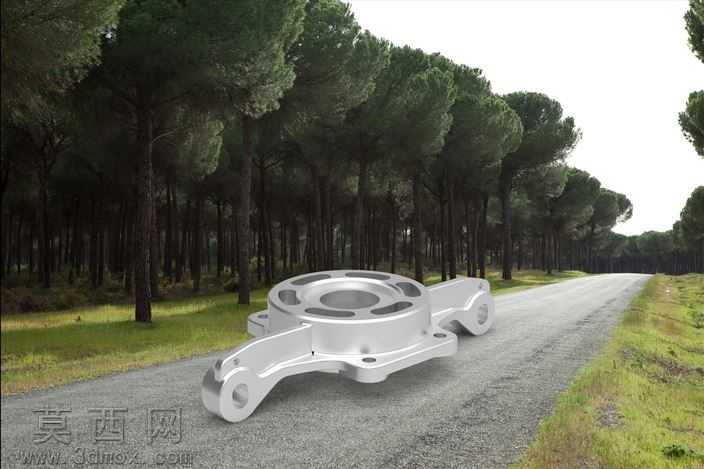

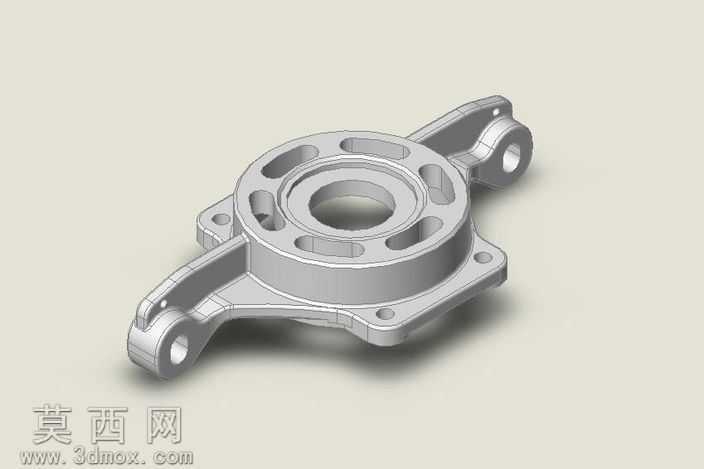

本作品为机械传动系统配套的法兰连接支座三维建模成果，建模阶段以实际装配需求为核心逻辑，首先完成中心基准轴孔的参数化搭建，精准控制中心通孔的同轴度公差基准，围绕中心轴孔向外延伸出环形主体基座，在环形基座的端面上均匀排布多组减重通孔与安装定位孔，减重孔采用圆弧过渡的异形轮廓设计，在保证基座整体结构强度的前提下尽可能降低零件自重，减少不必要的材料损耗。主体基座向外延伸出两个对称分布的铰接支耳，每个支耳端部都设计有同轴的铰接通孔，支耳与主体基座的衔接位置采用大圆角过渡处理，避免应力集中导致的零件疲劳损坏，同时在主体基座的外延法兰边上均匀布置沉头安装孔，用于实现支座与安装基面的稳固锁紧。建模过程中对所有棱边都做了符合机械加工规范的倒角与圆角处理，避免锐边带来的装配划伤与加工应力问题，渲染阶段采用哑光银灰色金属材质模拟铸铝或钢制机加工零件的真实质感，通过环境光影的调整清晰展现零件的结构层次，包括孔位的深度层次、支耳的厚度变化、安装面的平面特征都能直观呈现。设计过程中充分考虑零件的实际加工工艺性，所有孔位的拔模角度、壁厚均匀性都做了参数校验，避免出现加工死角或者壁厚不均导致的铸造缺陷，两个对称支耳的铰接孔严格保证同轴度要求，确保后续与铰接销轴装配时的转动顺畅度，中心轴孔的端面与安装基面设置了严格的平行度约束，保证装配后传动部件的运转精度。整体结构兼顾了轻量化设计与结构刚性需求，既可以作为传动部件的承载基座，也可以通过支耳实现与外部连杆结构的铰接联动，适配多种中小型机械传动场景的安装需求，建模过程中所有特征都保留了参数化编辑属性，可根据实际装配尺寸需求快速调整孔位大小、支耳长度、基座厚度等核心参数，无需重新搭建基础特征即可完成变体设计。
