浮动铰刀夹持工装三维结构设计

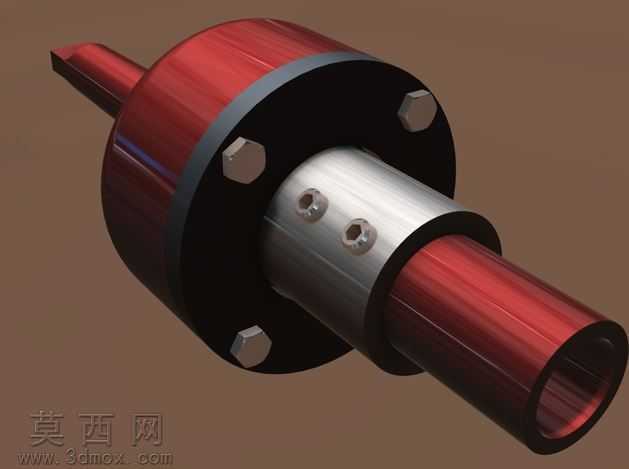

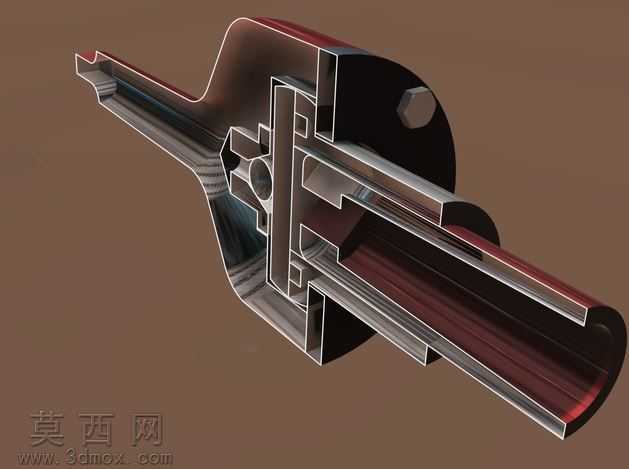

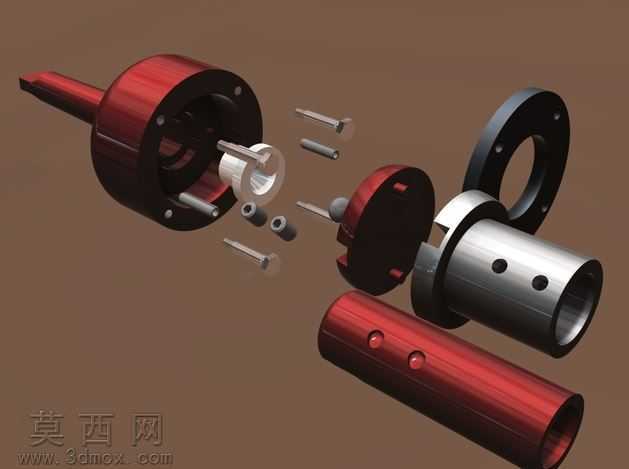

本作品为孔加工工序所用的浮动铰刀夹持装置三维建模成果，建模过程中严格遵循机械加工工装的设计规范，先完成整体装配基准轴的搭建，再依次拆分构建各组成零件的独立特征。主体外壳部分采用回转体建模逻辑，先绘制截面草图通过旋转特征生成基础轮廓，再对外缘的螺栓安装位进行拉伸切除与阵列排布，保证三个紧固螺栓位沿圆周120度均匀分布，满足夹持受力均匀的设计要求。中间的金属夹持套筒部分，单独构建内孔与侧壁的紧定螺钉安装孔，两个紧定螺钉孔沿轴向错位排布，可实现对铰刀杆的多点位锁紧，避免加工过程中铰刀出现窜动偏移。两端的红色轴套部分分别对应机床连接端与铰刀伸出端，建模时严格控制同轴度公差，同时预留出浮动间隙的配合尺寸，保证铰刀在加工时可自适应孔位的微小偏差，弥补机床主轴与待加工孔的同轴度误差。材质渲染阶段，对主体外壳与两端轴套赋予金属烤漆材质，调整金属漆的反光度与粗糙度参数，模拟工业设备表面的哑光红漆质感；中间夹持套筒赋予抛光不锈钢材质，调高镜面反射参数还原金属加工面的亮面质感；紧固螺栓与紧定螺钉赋予发黑处理的合金钢材质，调低反光度呈现标准紧固件的哑光金属质感；背景采用低饱和度的棕灰色纯色背景，搭配柔和的侧方打光，突出装置的结构层次与各部件的装配关系，清晰展现法兰盘、螺栓、套筒、轴段的衔接结构。设计思路上，该浮动夹持装置核心是通过内部的浮动配合结构，让铰刀不被主轴刚性锁死，可在小范围内径向浮动，在铰孔、镗孔工序中自动修正孔的位置偏差，提升孔的加工精度与表面质量，避免出现喇叭孔、偏孔等加工缺陷，适用于对孔位精度、孔径公差要求较高的机械加工场景，整体结构紧凑，装配逻辑符合实际工装的拆装顺序，各零件的配合公差设置符合机械设计标准，可直接用于加工工艺演示、工装结构参考等场景。
