47毫米直径螺栓型凸轮从动件结构设计

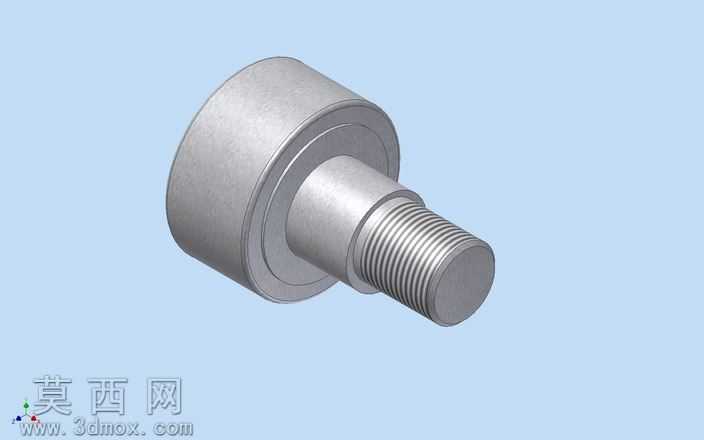

本作品为直径47毫米的螺栓型凸轮从动件三维建模成果，建模过程严格遵循机械传动零件的设计规范，先通过草图绘制完成各部分截面轮廓的精准定义，以回转特征为基础构建主体滚轮与一体式螺栓轴的基础形态，再通过螺纹特征生成轴端的标准外螺纹结构，保证螺纹参数符合通用紧固件的尺寸规范。建模阶段对滚轮与轴身的过渡圆角做了精细化处理，避免应力集中的结构缺陷，同时对滚轮外圈、轴肩、螺纹段的同轴度做了装配级的约束校验，确保各回转面的轴线完全重合，满足实际传动过程中的回转精度要求。材质渲染阶段采用金属磨砂质感的合金钢材质，还原了该类零件经过淬火热处理后的表面金属光泽，对滚轮端面、轴肩端面做了细微的车削纹理处理，螺纹牙型部分做了精准的光影投射，让渲染效果贴近真实机加工零件的视觉质感，同时通过环境光的调整突出零件各部分的结构层次，清晰展现滚轮的厚度、轴身的长度比例、螺纹段的长度与牙距细节。结构设计上，该凸轮从动件采用滚轮与螺栓轴一体化的结构形式，大直径滚轮可与凸轮轮廓面形成稳定的线接触，降低接触应力，减少传动过程中的磨损，带螺纹的轴端可直接安装于设备的安装座内，通过螺母锁紧完成固定，无需额外的连接配件，装配流程简便。设计过程中充分考虑了凸轮从动件的实际工况，滚轮部分预留了足够的壁厚以承受凸轮传递的交变载荷，轴身与滚轮的连接位置做了轴肩强化处理，提升整体结构的抗冲击能力，螺纹段的长度设计兼顾了不同厚度安装板的适配需求，可满足多数凸轮传动机构的安装使用要求。建模完成后对整体结构做了干涉检查，确认各部分结构无重叠、无尺寸冲突，所有倒角、圆角的尺寸均符合机械加工的工艺要求，可直接用于工程出图、装配模拟以及3D打印样件验证，也可作为凸轮机构设计的标准零部件调用，适配自动化传动设备、轻工机械、输送设备等多种场景的凸轮传动系统设计需求。
