NASA航天器舱内快装式扶手夹持构件

　　这款夹持构件主要应用于载人航天器舱内作业场景，服务于航天员出舱活动准备、舱内设备运维、在轨组装作业等工况下的临时扶手快速搭建需求，解决舱内无预设固定点位区域的作业依托问题，适配舱内圆形截面的通用扶手轨道安装基准，无需额外打孔或焊接固定，不会对舱内原有结构造成损伤。

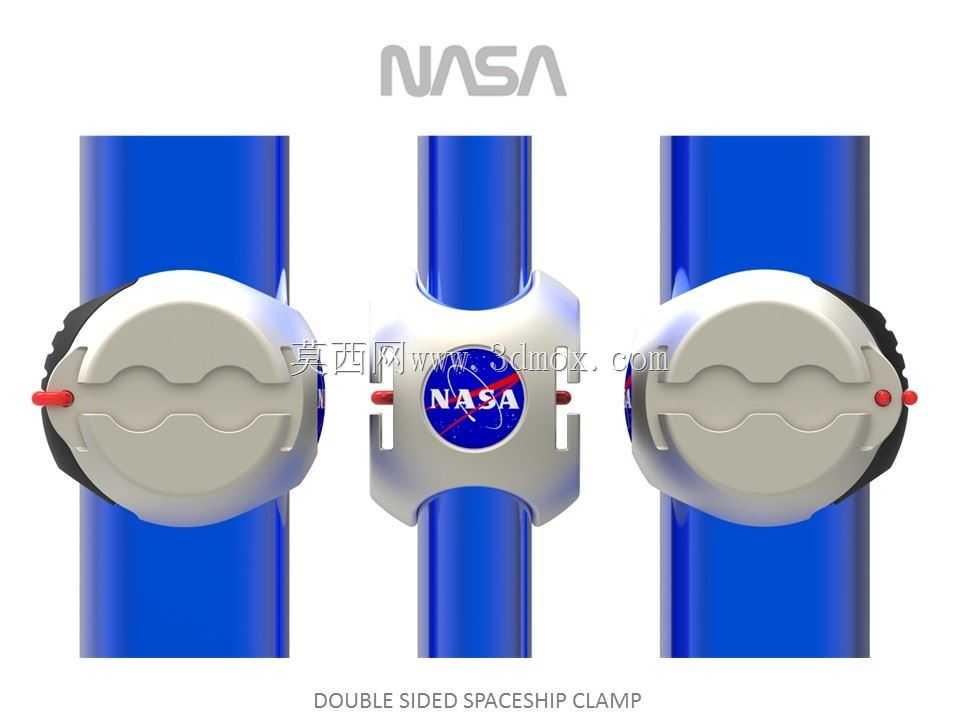

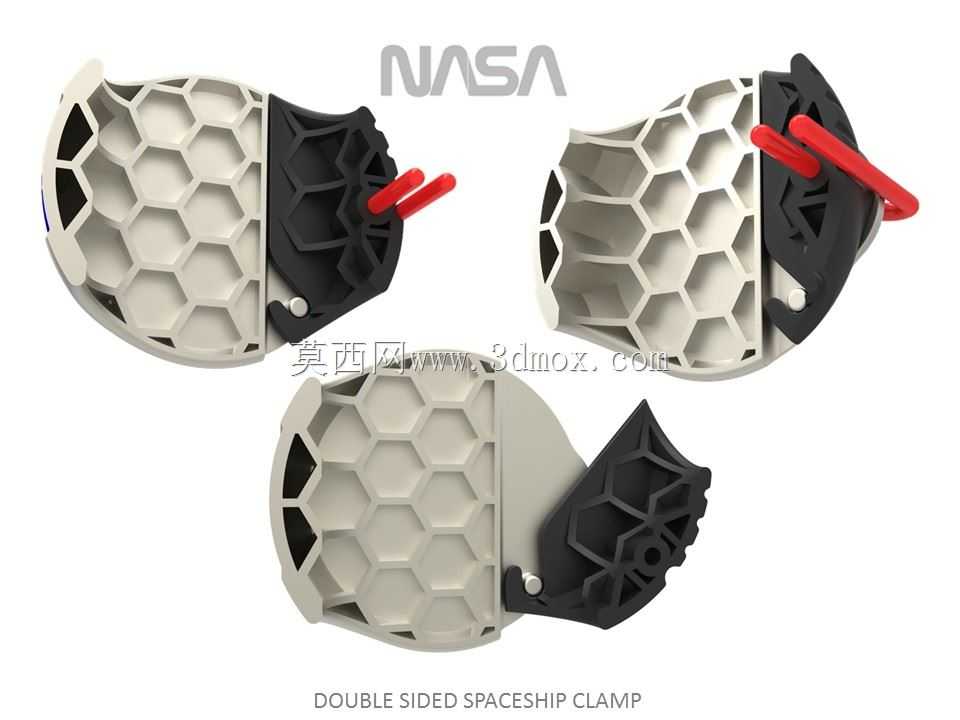

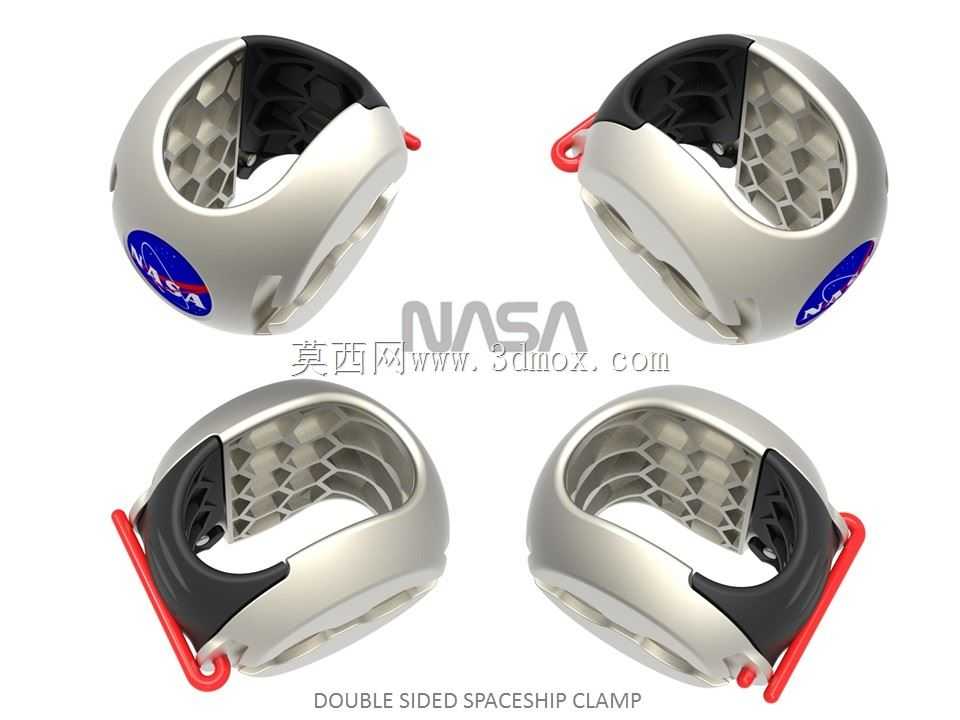

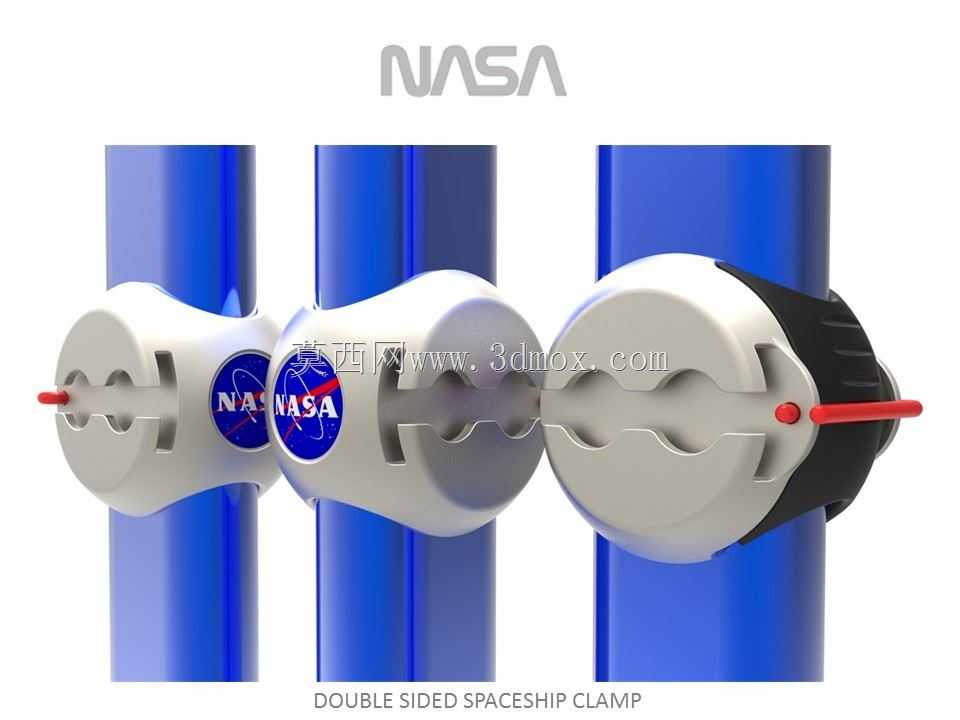

　　从功能特性来看，该构件为双面夹持结构，单组构件即可完成单根扶手轨道的点位固定，搭配多组构件可快速拼接出不同走向的临时扶手路径，满足航天员在舱内不同姿态下的握持借力需求。构件主体采用中空蜂窝状内部结构设计，这种结构并非单纯的减重设计，在航天应用场景下，每克重量的控制都直接关联发射成本，蜂窝结构在大幅降低构件自身重量的同时，通过六边形蜂窝的力学传导特性，可将航天员握持时施加的径向力、切向力均匀分散到整个夹持面，避免局部应力集中导致的构件变形或夹持失效，同时蜂窝结构的镂空设计也减少了构件材料的出气量，适配航天器舱内严格的材料逸出物控制要求，不会对舱内密闭环境造成污染。

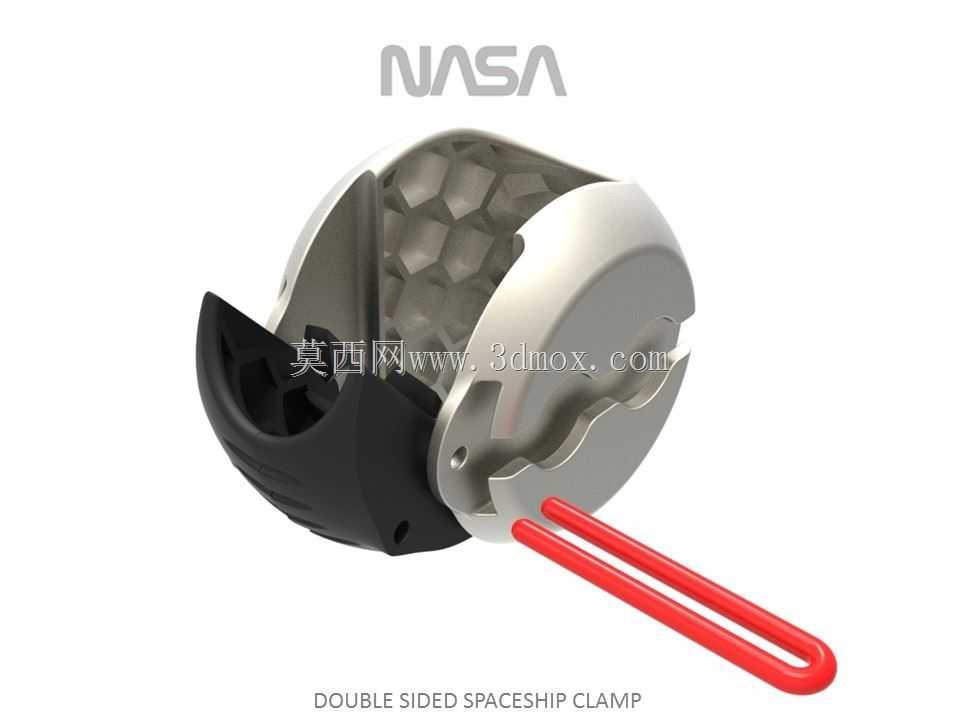

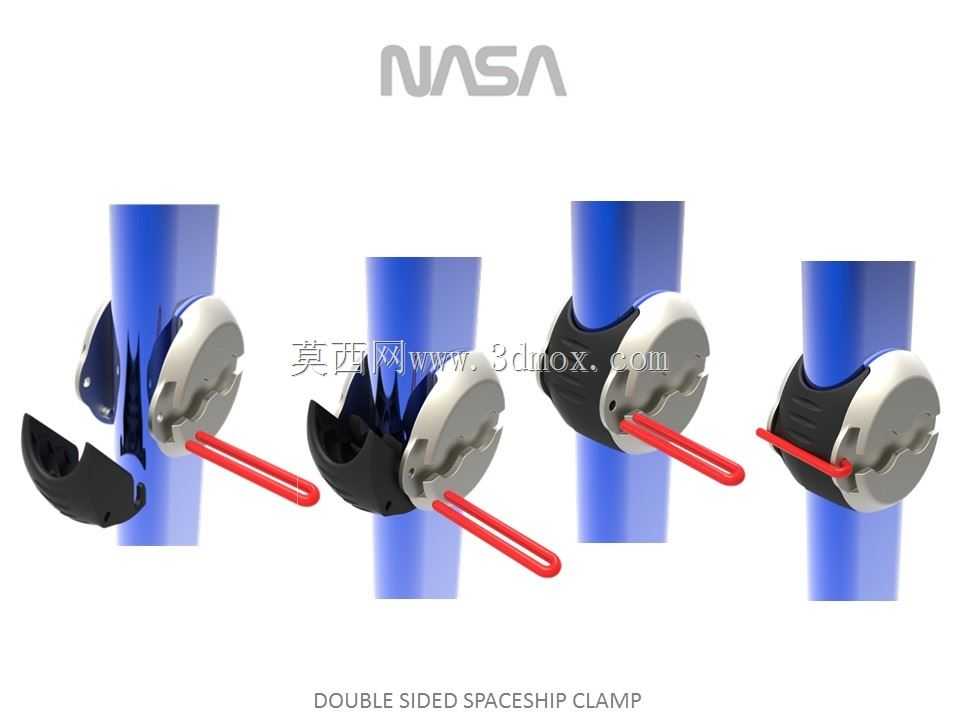

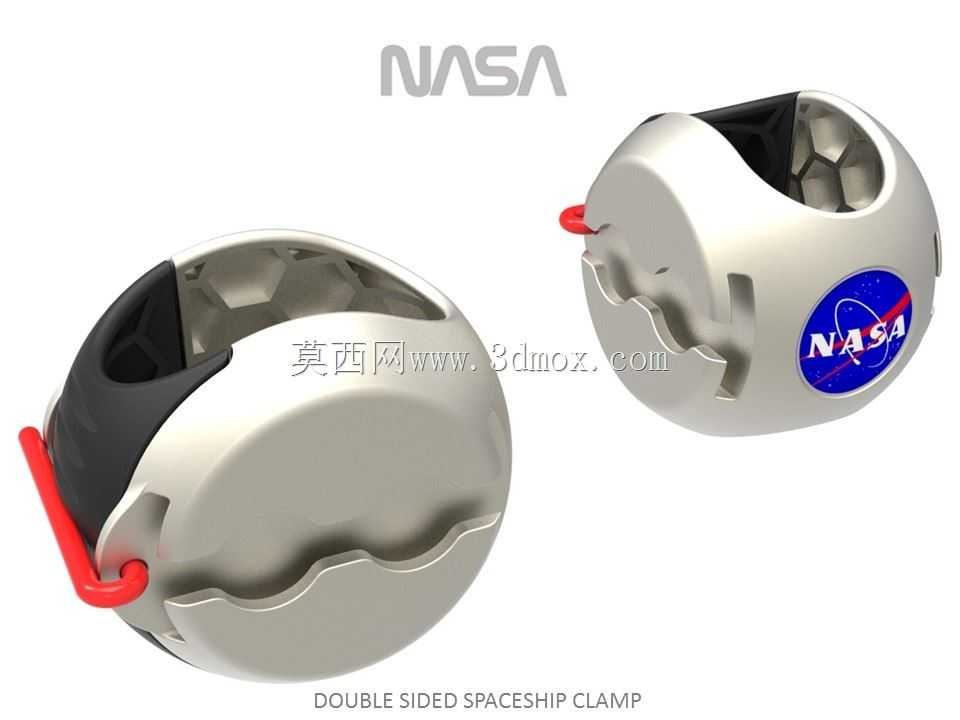

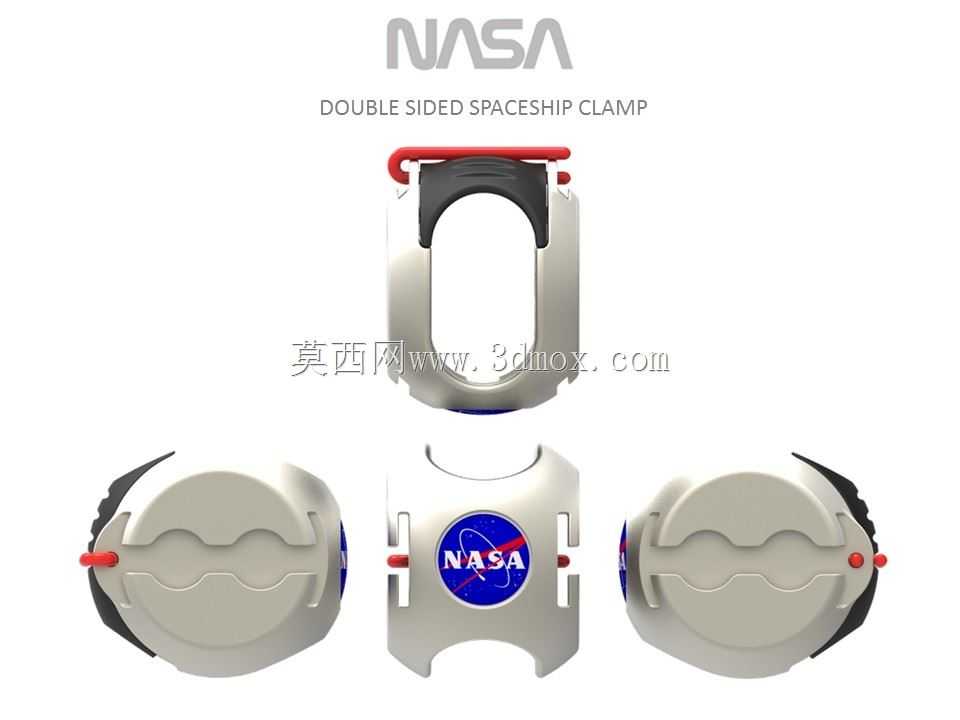

　　设计思路上，该构件摒弃了传统夹持件常用的螺栓锁紧结构，采用滑入式卡扣锁紧逻辑：使用时先将夹持主体卡合在预设高度的扶手轨道上，再将配套的锁紧件以一定倾斜角度滑入主体的导向槽内，通过锁紧件自身的弯曲形变产生预紧力，完成与轨道的抱紧固定，整个操作过程无需额外工具，航天员戴着舱外航天服手套也可快速完成装拆，操作步骤不超过两步，大幅降低了在轨操作的复杂度。构件的外表面做了大圆角过渡处理，没有尖锐棱角，避免剐蹭航天服面料或舱内管线，外露的操作拨杆采用高对比度的醒目配色，方便航天员在舱内光照条件下快速识别操作点位，拨杆的操作力经过反复调校，控制在戴手套可轻松操作的区间内，同时不会因为舱内振动或轻微触碰出现松脱。

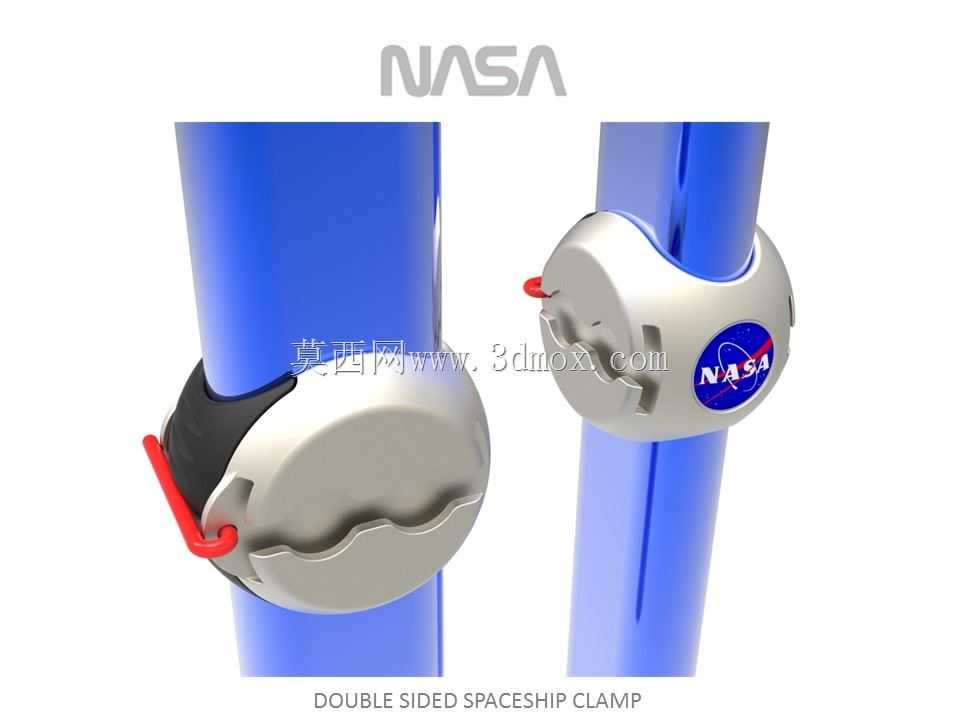

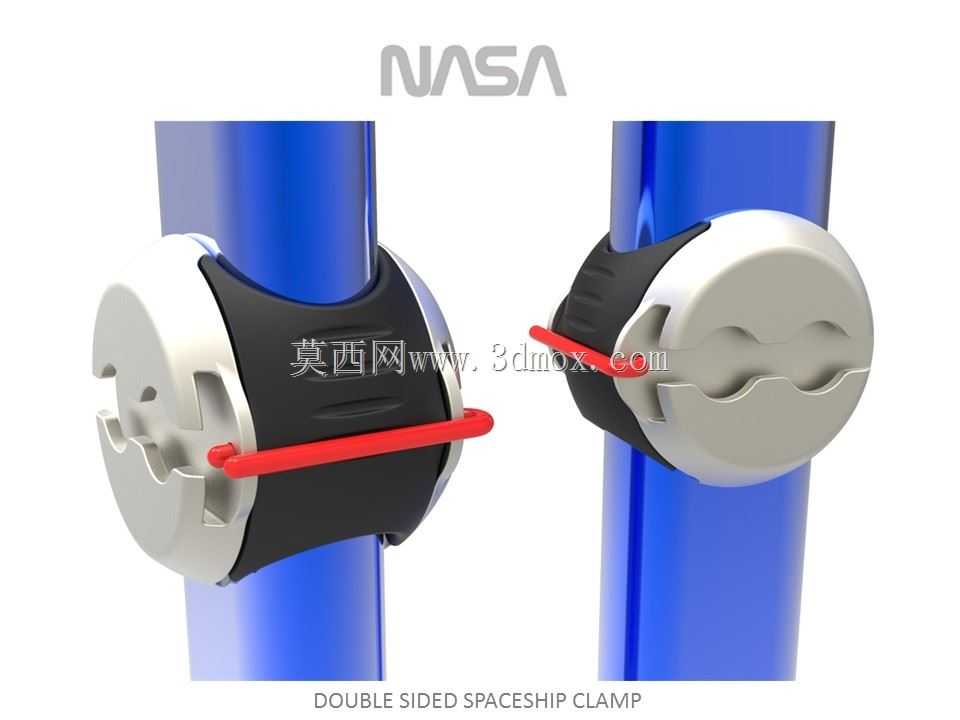

　　安装边界方面，该构件适配的扶手轨道为航天器舱内通用的标准圆形截面轨道，夹持范围覆盖舱内常用的扶手直径规格，构件安装完成后，自身突出轨道表面的高度控制在合理范围内，不会占用过多舱内通行空间，避免对航天员的舱内移动造成阻碍。构件的两个夹持面做了微纹理防滑处理，与轨道表面接触时可产生足够的静摩擦力，即使在航天员施加较大侧向拉力的情况下，也不会出现沿轨道轴向滑动或绕轨道转动的情况，保证扶手的支撑稳定性。锁紧件与主体的连接采用嵌入式转轴结构，没有外露的小尺寸连接件，避免在轨操作时出现零件松脱漂浮的情况，所有配合面均做了公差适配，保证在舱内温度交变环境下，不会因为材料热胀冷缩出现卡滞或锁紧力不足的问题。

　　从实际使用逻辑来看，这类夹持构件属于航天器舱内的通用快装工装，除了搭建临时扶手外，也可作为小型设备挂载、管线临时固定的依托点位，通过搭配不同的转接附件，可拓展出更多舱内应用场景，构件的整体结构没有易损件，可反复装拆使用，满足长期在轨任务的使用需求。在结构建模过程中，需要重点关注蜂窝结构的壁厚均匀性，避免出现局部壁厚过薄导致的强度不足，同时要控制滑入配合面的公差带，保证锁紧件滑入时的手感顺畅，同时提供足够的锁紧预紧力，所有棱边的圆角处理需要统一规范，避免出现应力集中点，影响构件的疲劳寿命。
