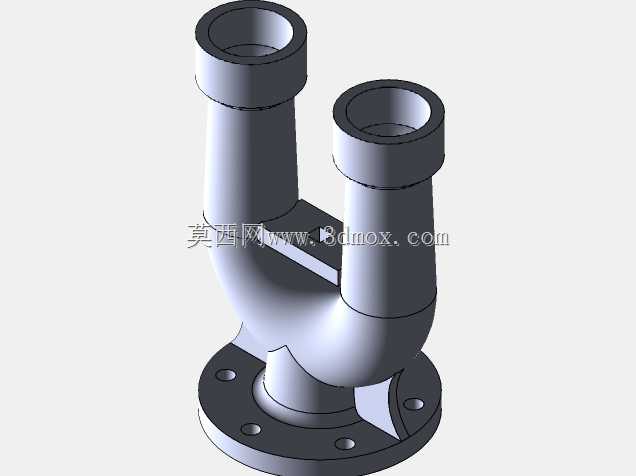

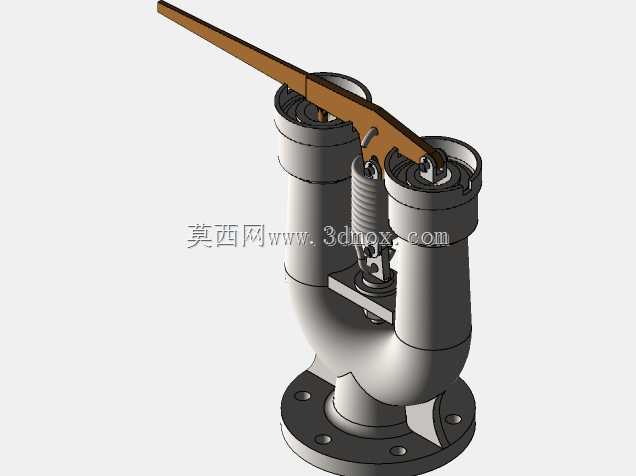

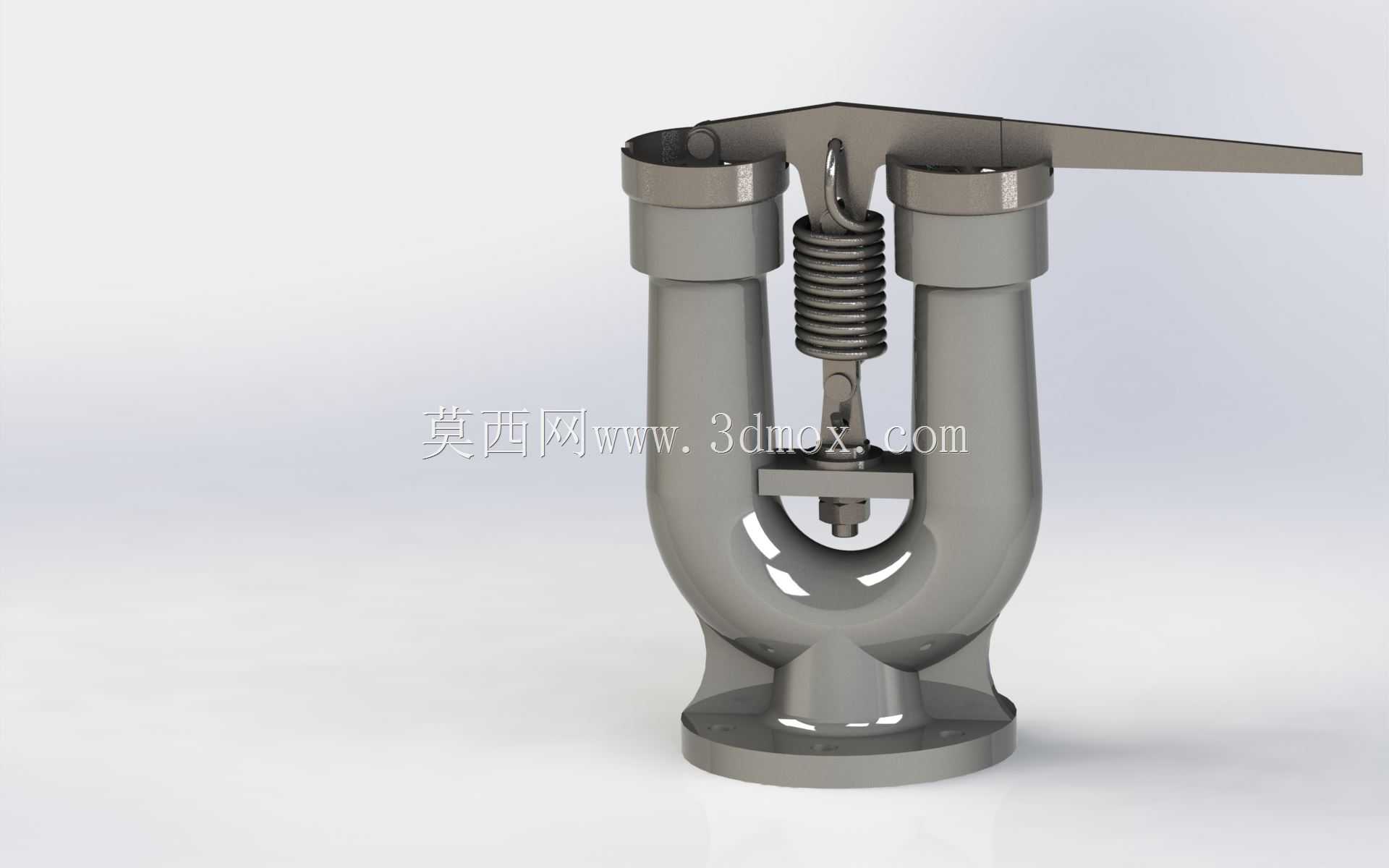

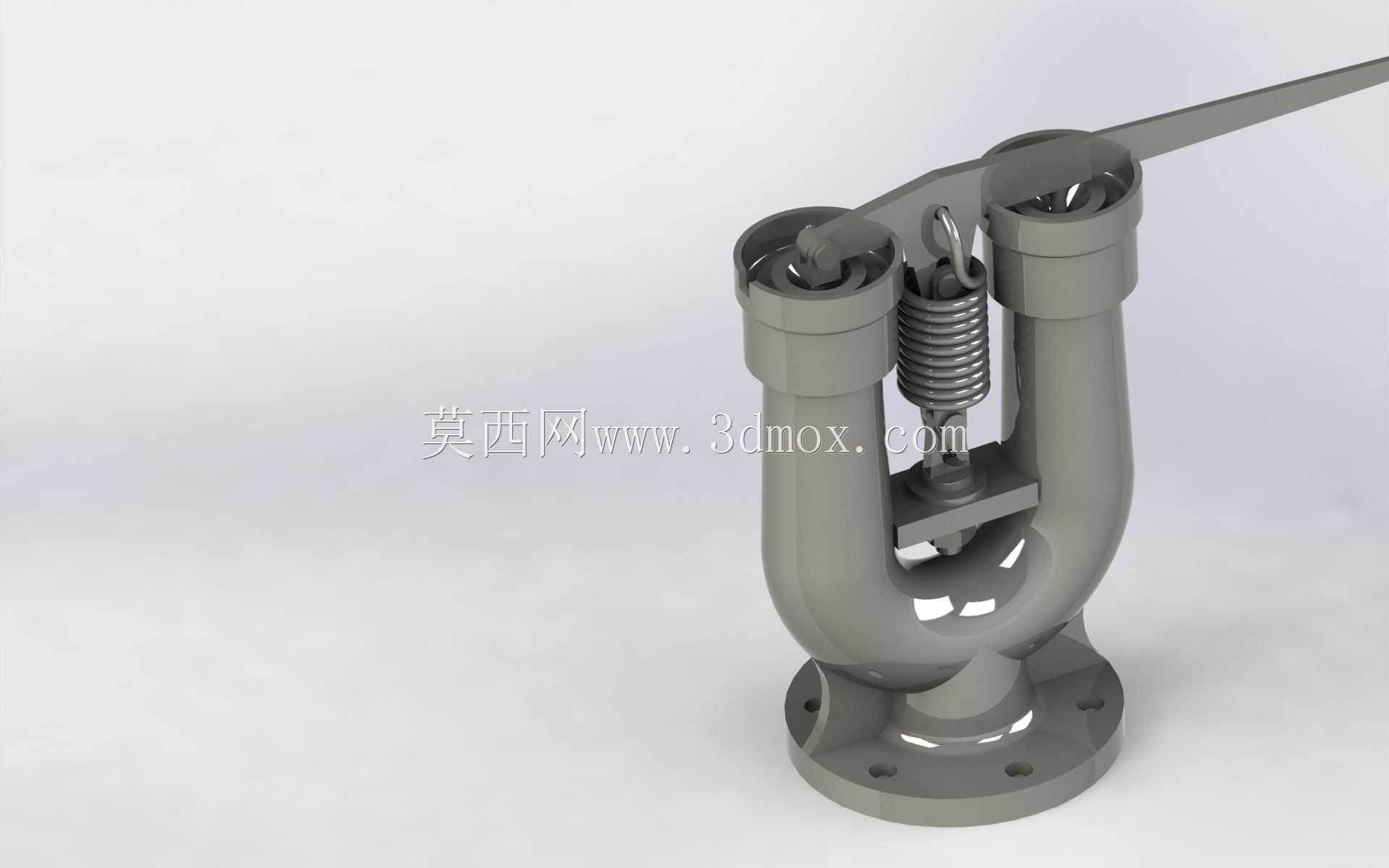

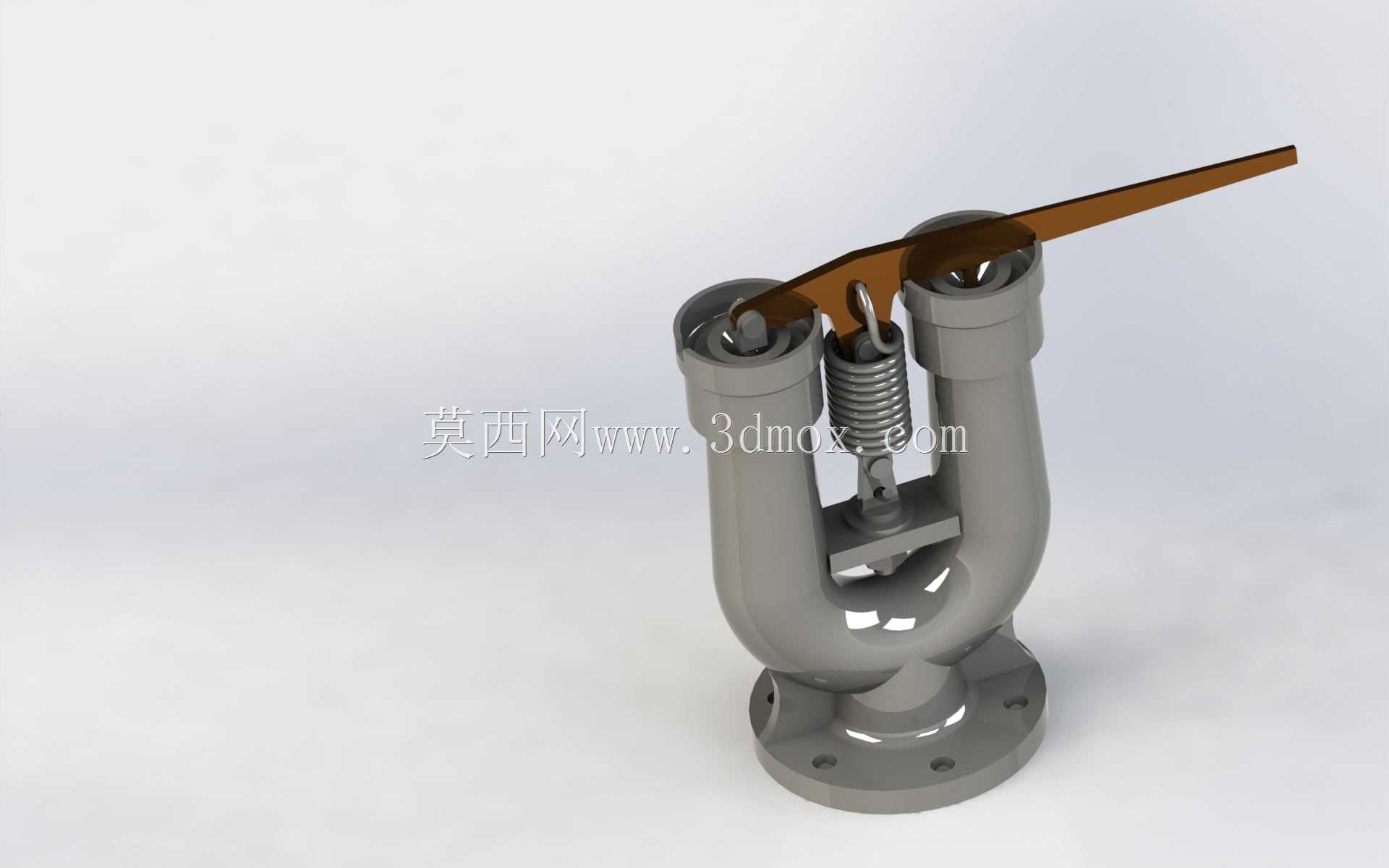

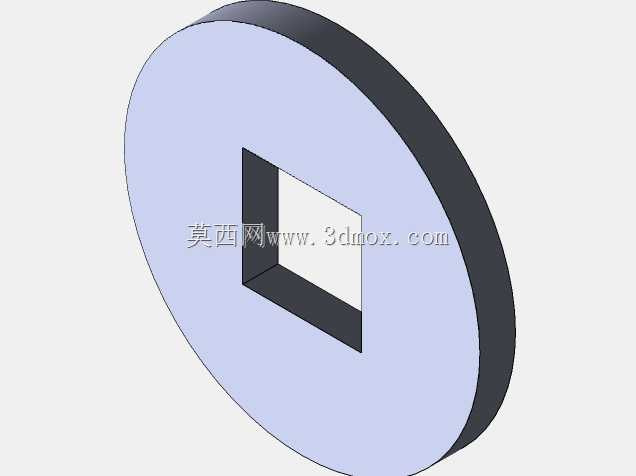

在工业热力系统的压力管控环节,这类带手动杠杆的弹簧式安全阀常作为最后一道机械防护屏障,直接安装在锅炉汽包、分汽缸、一类压力容器的顶部法兰接口上,当系统内部介质压力超过设定阈值时,无需外接电源或控制信号,纯机械结构即可自动触发开启,快速泄放多余介质,避免容器超压破裂引发安全事故,日常运维中也可通过扳动顶部的长杠杆手动校验阀瓣启闭灵活性,确认泄压通路无卡滞堵塞。从结构设计逻辑来看,该阀采用双阀瓣并联的U型阀体布局,相比单阀瓣同口径安全阀,在不增大阀体安装高度的前提下可获得更大的泄放面积,适配大排量快速泄压的工况需求;阀体底部采用带螺栓孔的圆形法兰连接结构,安装时需匹配对应压力等级的容器法兰,保证密封面同轴度偏差不超过0.2mm,

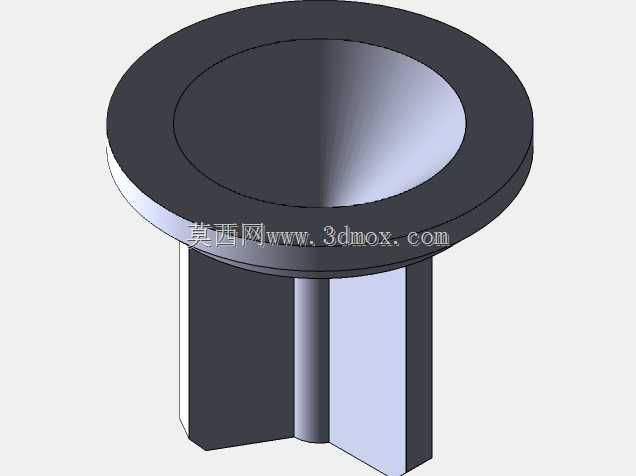

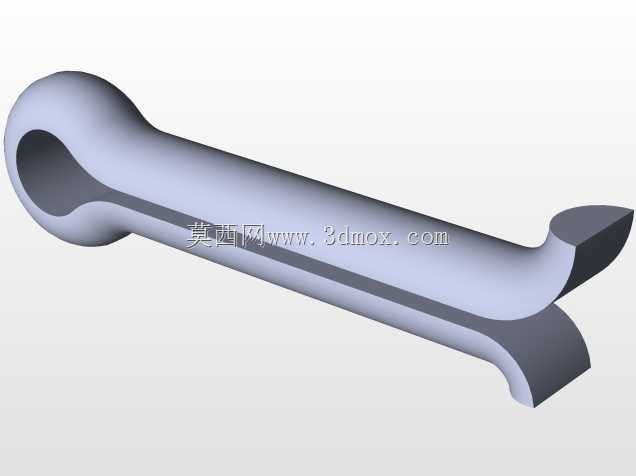

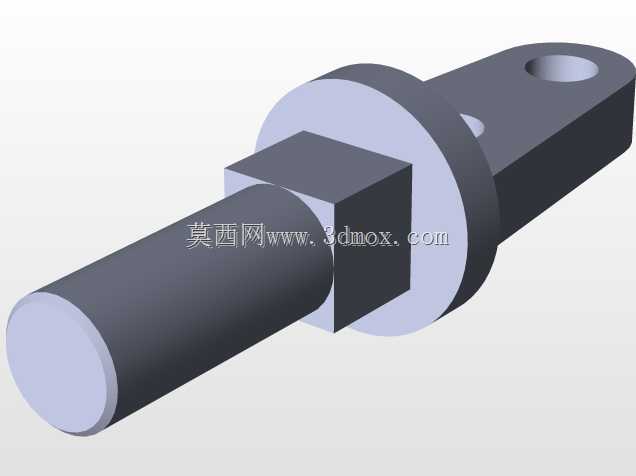

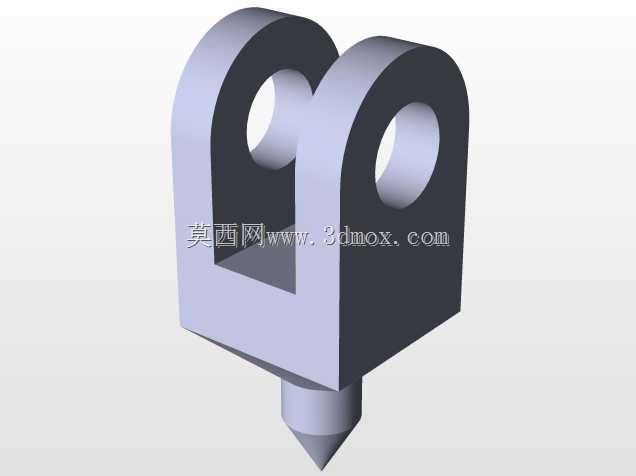

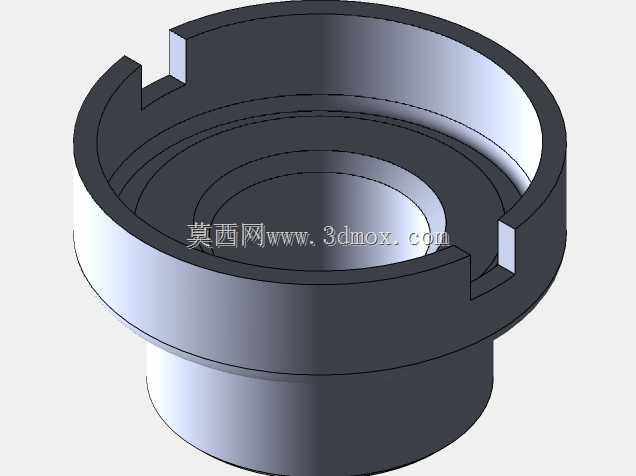

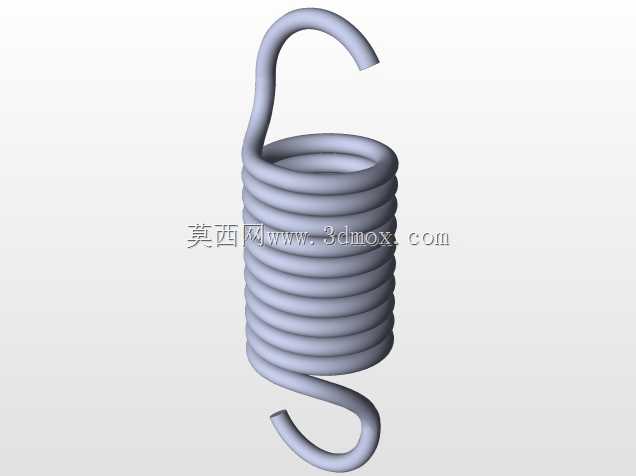

避免安装应力导致阀体变形卡涩阀瓣运动路径。核心受力部件采用圆柱螺旋压缩弹簧提供预紧密封力,弹簧刚度经过匹配计算,保证阀瓣在整定压力下的开启高度达到流道直径的1/4以上,同时在压力回落到整定压力的90%左右时能够及时回座密封,避免介质持续泄漏造成损耗;顶部的杠杆机构通过铰接支座固定在阀体两侧的立柱上,杠杆与阀杆的接触点采用圆弧面设计,减少手动操作时的侧向分力,避免阀杆偏磨导致密封面错位。建模过程中需要重点关注几个配合边界:一是阀瓣与阀座密封面的锥面配合公差,需保证密封面粗糙度达到Ra0.8以下,建模时预留0.1-0.15mm的研磨余量;二是弹簧中径与弹簧导向杆的间隙控制在0.5-1mm之间,既保证弹簧伸缩时无卡滞,

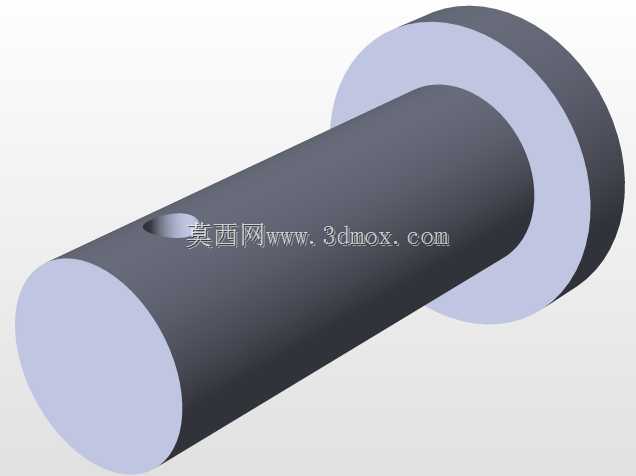

又避免弹簧歪斜导致阀瓣受力不均;三是杠杆铰接点的销轴与孔的配合采用H8/f7间隙配合,保证手动扳动时无卡滞,同时不会因间隙过大导致操作晃量超标。外形尺寸方面,该类阀的安装法兰外径根据公称通径匹配对应标准,法兰螺栓孔中心圆直径需严格遵循压力容器法兰规范,阀体总高度控制在安装法兰上方300mm范围内,顶部杠杆扳动时的最大回转半径不超过200mm,选型安装时需预留足够的操作空间,避免杠杆被周边管线或构件阻挡,无法完成手动泄压操作。流道设计上采用平滑过渡的内腔曲面,减少介质泄放时的流阻,降低阀瓣开启时的介质冲蚀,延长密封面使用寿命;阀体两侧的立柱采用一体化铸造成型后加工铰接孔,保证两侧孔的同轴度,避免杠杆安装后出现偏斜。在实际工况应用中,
这类安全阀多用于蒸汽介质的低压锅炉系统,相比全启式弹簧安全阀,其结构简单可靠,维护成本低,手动校验操作便捷,适合运维人员定期现场检查的场景;建模时需注意所有运动部件的干涉检查,模拟弹簧压缩、杠杆扳动、阀瓣升降的全行程动作,确认无运动卡滞点,尤其是弹簧在全压缩状态下的并圈间隙需保留0.5mm以上余量,避免弹簧压并失效。
